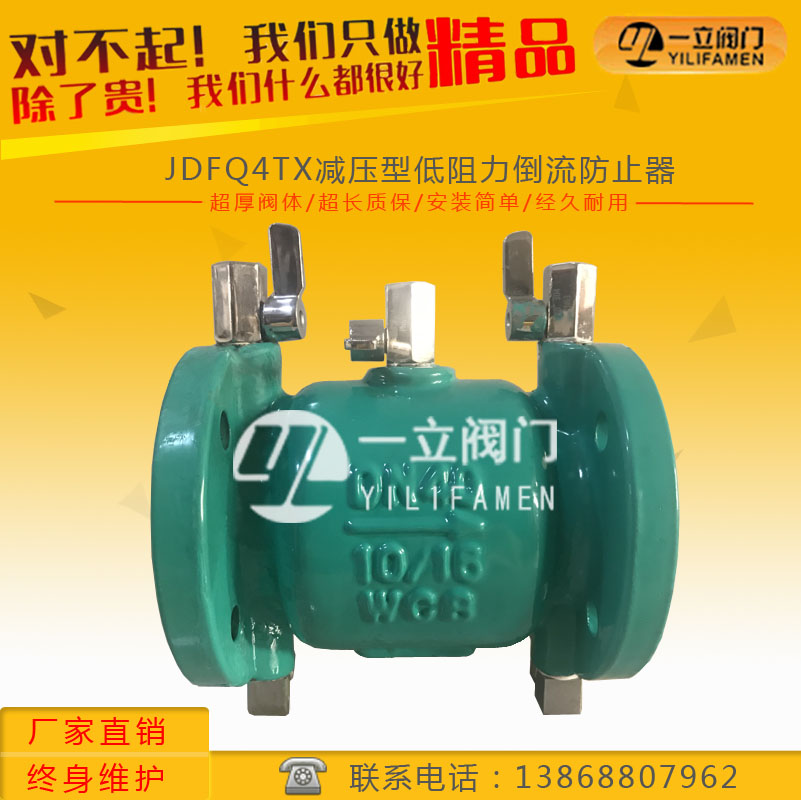

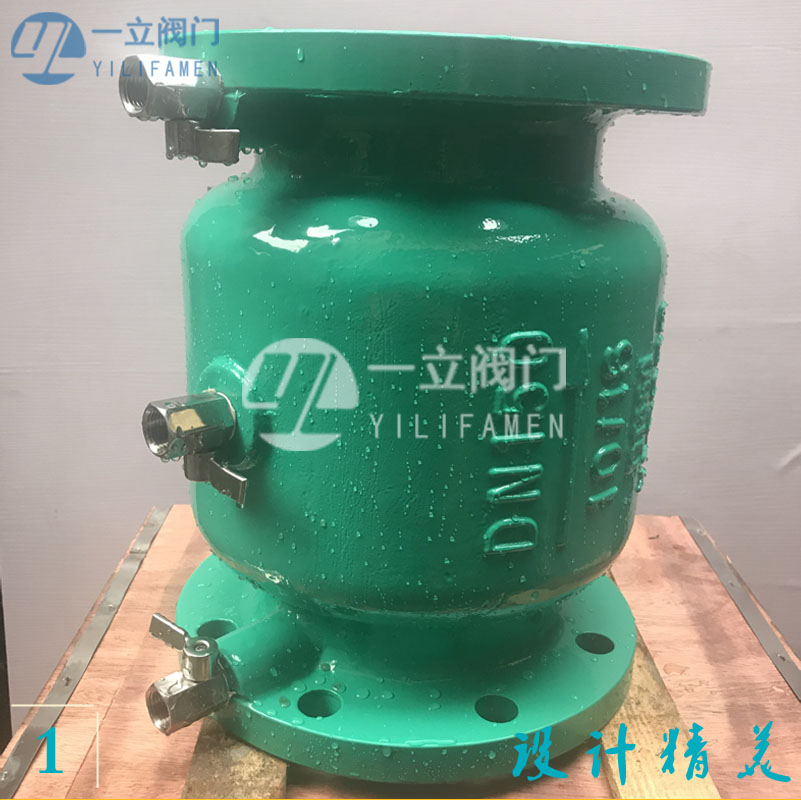

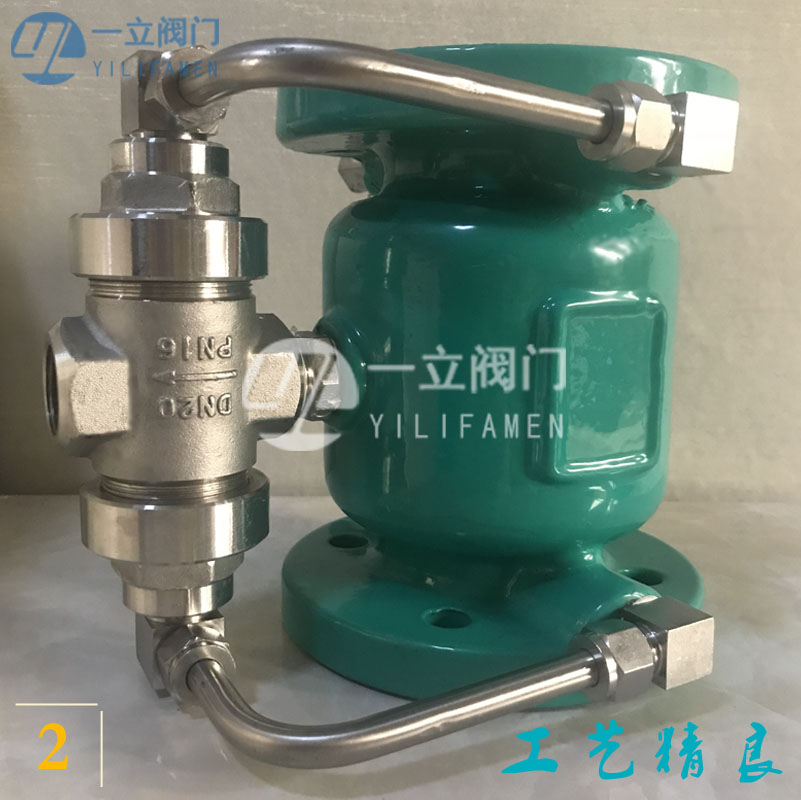

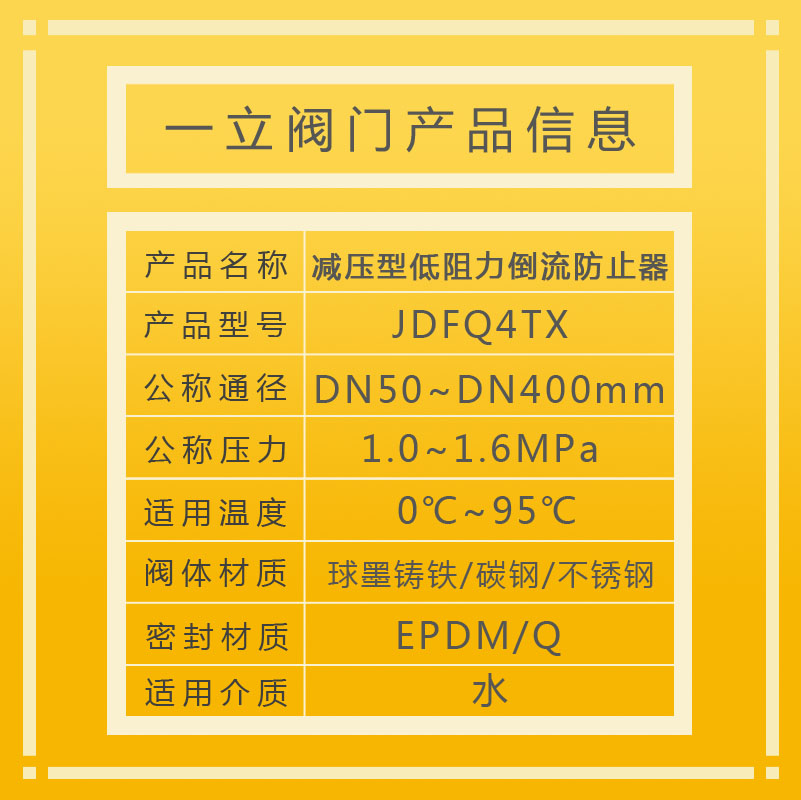

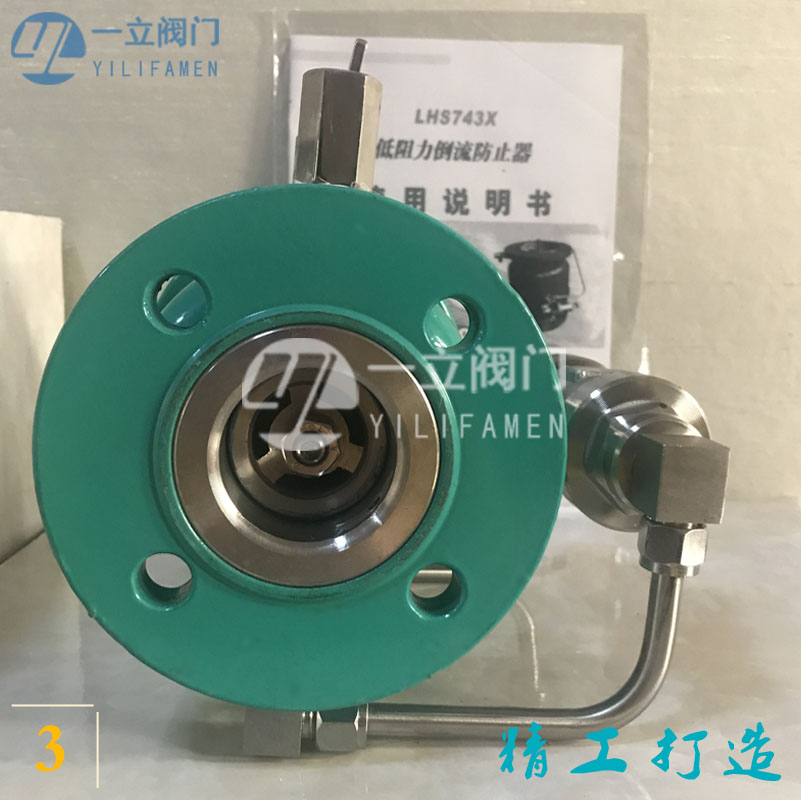

JDFQ4TX減壓型低阻力倒流防止器
- 產品簡介： JDFQ4TX減壓型倒流防止器的減壓部位均采用隔膜傳遞壓力并密封，另外隔膜由于有反作用力，會對減壓部位彈簧力設計的準確性造成一定的影響，為了克服上述缺點.設計了
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品簡介：
JDFQ4TX減壓型倒流防止器的減壓部位均采用隔膜傳遞壓力并密封，另外隔膜由于有反作用力，會對減壓部位彈簧力設計的準確性造成一定的影響，為了克服上述缺點.設計了O形圈密封由活塞傳遞動力的結構。廣泛用于城市供水管網，自來水公司與各類用戶管網之間，或者生活飲用水與中水、消防水、空調水、綠化水、建筑、消防、工礦、醫院、園林、水處理等系統中的給水管網等異質水系統之間交叉連接時的有效隔斷。
產品概述：
JDFQ4TX減壓型倒流防止器(也稱倒流防止器)作為能夠有效防止支路中的不潔水倒流回主干路的閥門組件，在歐美等發達國家的應用相當普遍。在國內防止水流主要還是采用普通的止回閥，倒流防止器的應用不是很多，特別是小于DN50的應用較少。目前使用的倒流防止器，減壓部位均采用隔膜傳遞壓力并密封.但由于隔膜加工工藝復雜，產品質量不穩定，影響倒流防止器的壽命.另外隔膜由于有反作用力，會對減壓部位彈簧力設計的準確性造成一定的影響，影響產品一次裝配合格率。為了克服上述缺點.設計了O形圈密封由活塞傳遞動力的結構。廣泛用于城市供水管網，自來水公司與各類用戶管網之間，或者生活飲用水與中水、消防水、空調水、綠化水、建筑、消防、工礦、醫院、園林、水處理等系統中的給水管網等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。
工作原理：
減壓式倒流防止器是由2個相互獨立工作的止回閥組成,在2個閥之間外接一個差壓泄流閥。這些部件可以集成到一個閥體.也可以做成獨立的部分.止回閥的兩端還直接連接兩分用于檢修的球閥大于DN50通常用閘閥),此外還有4個彈性密封試驗球閥，構成一個完整減壓式倒流防止器。在正常供水情況下.主輸水管道的水從進口位置上的止回閥經過減壓區到出口位置上的止回閥出口向用戶供水.進口位置上的止回閥進口高壓水直通減壓閥活塞上腔.而活塞下腔與出口位置上的止回閥進口相通，由于其存在一定的壓差.推動活塞右移.減壓閥關閉.供水正常.當閥后管路無用戶.水靜止的情況下.如進口壓力保持不變，其前后存在壓差.閥門呈關閉狀態.如進口壓力下降，其前后壓差下降到一定值時.彈簧推動活塞向左.減壓閥開啟泄壓.泄壓到與進口壓力恢復一定差值時，減壓閥又關閉.當閥后管網壓力升高，超過閥前進口壓力時.如出口位置上的止回閥密封完好無泄漏，高壓水不會倒流.減壓閥隔膜左右保持原來的壓差.減壓閥關閉不泄漏！當出口位置上的止回閥密封破壞造成滲漏.出口位置上的止回閥之前壓力升高.造成減壓閥隔膜左右壓差減小.減壓閥打開通過排水口泄壓.此時.如進口位置上的止回閥同時密封破壞.由于出口位置上的止回閥倒流回的高壓水已泄壓.故不會倒流回進口位置上的止回閥。如供水過程中供水壓力不斷下降.則減壓閥隔膜左面壓力下降.減壓閥控制彈簧推動閥芯打開減壓閥排水.當進口壓力下降至零或負壓時.減壓閥完全打開水排出.空氣從減壓閥進入真空腔.從而防止產生虹吸倒流現象。減壓式倒流防止器前后的各個腔安裝有4個測試水嘴.可以對閥門進行檢測和維護.也可以檢測各腔室的壓力是否正常.止回閥是否失效。另外在閥門前后裝有開關球閥.可以控制閥門開關.也可以在閥門失效的情況下.不拆下閥門對其內部芬部件進行更換和清洗。
倒流防止器外形尺寸：
|
DN |
H |
D0 |
L1 |
A |
B |
C |
D |
E |
L |
|
50 |
350 |
165 |
180 |
180 |
230 |
185 |
105 |
180 |
880 |
|
65 |
360 |
185 |
180 |
190 |
250 |
210 |
115 |
190 |
955 |
|
80 |
380 |
200 |
180 |
205 |
280 |
225 |
130 |
205 |
1045 |
|
100 |
470 |
220 |
240 |
250 |
350 |
250 |
135 |
250 |
1235 |
|
150 |
600 |
285 |
280 |
280 |
440 |
340 |
180 |
280 |
1520 |
|
200 |
730 |
340 |
320 |
330 |
500 |
400 |
205 |
330 |
1765 |
|
250 |
850 |
405 |
350 |
380 |
580 |
460 |
240 |
380 |
2040 |
|
300 |
1000 |
460 |
400 |
420 |
670 |
540 |
260 |
420 |
2310 |
|
350 |
1100 |
520 |
400 |
450 |
780 |
650 |
265 |
450 |
2595 |
|
400 |
1300 |
580 |
420 |
480 |
850 |
740 |
265 |
480 |
2815 |
倒流防止器外形尺寸：
|
DN |
H0 |
H |
K |
A |
B |
C |
D |
E |
L |
|
50 |
243 |
161 |
80 |
42 |
230 |
185 |
105 |
42 |
604 |
|
65 |
251 |
185 |
80 |
45 |
250 |
210 |
115 |
44 |
665 |
|
80 |
263 |
205 |
80 |
45 |
280 |
225 |
130 |
45 |
726 |
|
100 |
282 |
230 |
80 |
54 |
350 |
250 |
135 |
54 |
834 |
|
150 |
310 |
305 |
120 |
55 |
440 |
340 |
180 |
55 |
1072 |
|
200 |
411 |
373 |
120 |
60 |
500 |
400 |
205 |
60 |
1226 |
|
250 |
440 |
445 |
120 |
65 |
580 |
460 |
240 |
65 |
1411 |
|
300 |
490 |
523 |
155 |
76 |
670 |
540 |
260 |
76 |
1623 |
|
350 |
513 |
598 |
155 |
76 |
780 |
650 |
265 |
76 |
1848 |
|
400 |
588 |
618 |
155 |
86 |
850 |
740 |
265 |
88 |
2028 |
