電控閥控制方式有二種：一為電子降壓節能型的，一為機械式電磁閥.

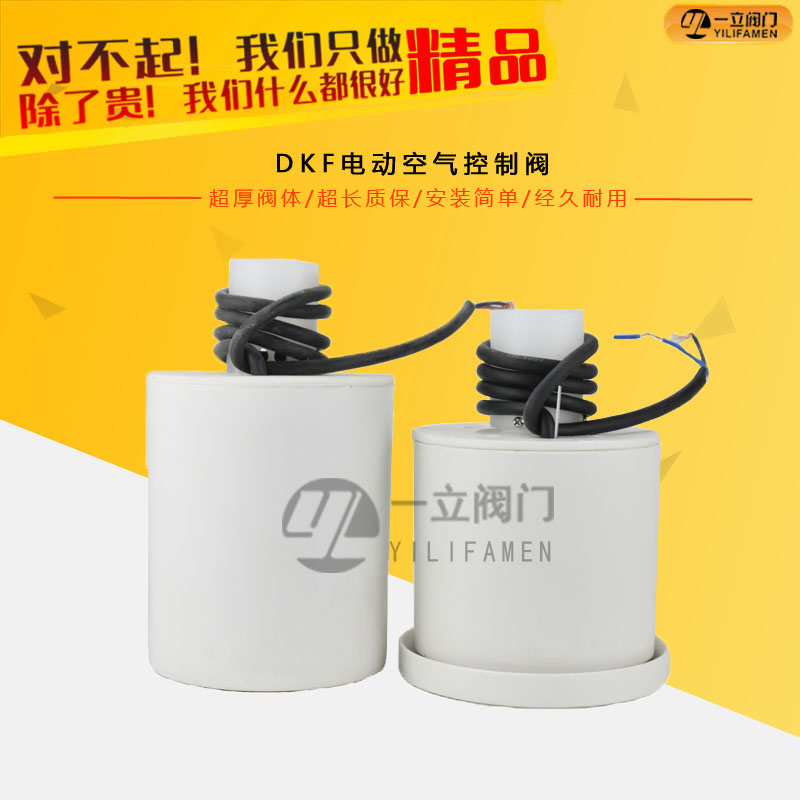

電子降壓節能型   電動空氣控制閥

一、用途



WFB系列電動空氣控制閥是一種專門來阻斷WFB系列自吸泵虹吸現象的排氣裝置。本電動空氣控制閥專為解除WFB系列自吸泵虹吸現象的自動排氣裝置。本電動控制模塊電路是最新研制的新型控制電路，具有壽命長，節能效果好（運行電流100mA左右），不會產生交流電磁鐵那種煩人的噪聲，運行過程不產生振蕩，開啟電壓可調，關閉電壓可調。且它可用于星形－三角形降壓啟動、軟啟動器、變頻器場合，具有在變頻器使用情況下開啟與關閉頻率無級可調，且接線簡單，僅有兩根電源線與電動機的電源任意兩根電源線相連接。



二、工作原理



啟泵：電機通電運行，控制模塊得電，磁鐵吸合推動閥桿使密閉室閉合，水泵進液管形成真空水泵吸水。


停泵：電機停止運行，控制模塊失電，磁鐵及推動閥桿受彈簧反作用密閉室打開，空氣從密閉室進入吸液管使泵室與進液管液體分離阻斷虹吸現象，確保泵室有足夠液體以備水吸再次自吸。

電控閥與水泵電機電源并聯(三相三線380V電源任意兩線).自吸泵電機啟動時,電控閥同時同步啟動,電控閥延時電路開始充電,當充電完畢后繼電器斷開,電容器對電磁線圈放電,驅動閥芯桿密閉吸液管上進口,使自吸泵開始自吸并進入正常運行狀態.當停電使電機斷電,電控閥電磁線圈同時斷電,受壓縮彈簧反作用,電控閥芯桿復位,打開密閉口使空氣進入吸液管腔,使泵腔內的介質與吸液管內的介質隔離,消除虹吸,確保自吸泵泵腔介質貯量,以供下次啟泵時自吸及正常運行。



三、型號及配用

電動空氣控制閥型號DKF-	DN25	DN32	DN48
	DN25-D	DN32-D	DN48-D
配用水泵	16WFB-65WFB	80WFB-125WFB	150WFB-350WFB
