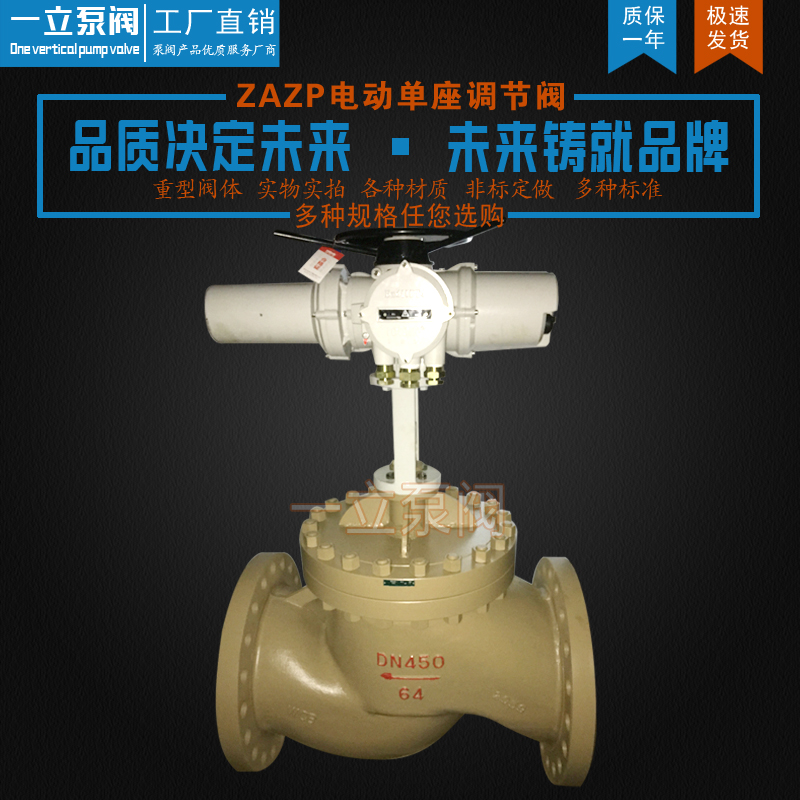

ZAZP電動單座調節閥
- 產品概述： ZAZP電動單座調節閥由引進型電動執行機構與各種的閥體(單座、雙座、套筒)組配而成。是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節系統中的重要
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述：
ZAZP電動單座調節閥由引進型電動執行機構與各種的閥體(單座、雙座、套筒)組配而成。是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。ZAZP電動調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。ZAZP電動調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
技術參數：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
雙座 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
雙座 |
≤ 公稱壓力 |
|||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座式、套筒式、雙導向式 |
|||||||||||||
|
流量特性 |
等百分比、直線性 |
|||||||||||||
|
配置執行器類別 |
DKZ系列電動執行器(客戶指定品牌亦可) |
|||||||||||||
|
執行器參數 |
電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC |
|||||||||||||
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||||
性能指標：
|
項目 |
指標值 |
|
|
基本誤差% |
±3.0 |
|
|
回差% |
2.0 |
|
|
死區％ |
2.0 |
|
|
泄漏量 |
單座閥 |
符合JB/T7387-94 IV級小于閥的額定容量×10-4 |
|
雙座閥 |
符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 |
|
|
套筒閥 |
符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 |
|
結構圖：
|
|
|
|
ZAZP電動調節閥(單座式結構) |
ZAZM電動調節閥(套筒式結構) |
零件材料：
|
精小型電動調節閥 (單座式結構) |
精小型電動調節閥 (套筒式結構) |
||||
|
1 |
閥體 |
WCB、CF8、CF8M、CF3 |
1 |
閥體 |
WCB、CF8、CF8M、CF3 |
|
2 |
墊片 |
PTFE、金屬石墨墊片 |
2 |
墊片 |
PTFE、金屬石墨墊片 |
|
3 |
閥座 |
304、316、316L |
3 |
套筒 |
304、316、316L |
|
4 |
閥芯組件 |
304、316、316L |
4 |
閥芯 |
304、316、316L |
|
5 |
導向套/并帽 |
304、316、316L / 銅 |
5 |
中墊 |
PTFE、金屬石墨墊片 |
|
6 |
中墊 |
PTFE、金屬石墨墊片 |
6 |
閥蓋 |
PTFE\石墨墊片 |
|
7 |
閥蓋 |
WCB、CF8、CF8M、CF3 |
7 |
閥桿 |
304、316、316L |
|
8 |
填料 |
PTFE、柔性石墨 |
8 |
填料 |
PTFE、柔性石墨 |
|
9 |
填料壓蓋 |
WCB、CF8、CF8M、CF3 |
9 |
填料壓蓋 |
WCB、CF8、CF8M、CF3 |
外形圖：
|
|
|
|
|
ZAZP電動單座調節閥 |
ZAZM電動套筒調節閥 |
ZAZN電動雙座調節閥 |
連接尺寸：
●ZAZP電動調節閥(單座、雙座結構)
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
653 |
665 |
671 |
683 |
698 |
789 |
792 |
796 |
847 |
855 |
894 |
1156 |
1215 |
|
|
W |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
|
●ZAZP電動調節閥(套筒結構)
|
公稱通徑(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
|
H1 |
668 |
668 |
684 |
684 |
785 |
785 |
795 |
945 |
945 |
945 |
1050 |
1145 |
|
|
W |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
|
