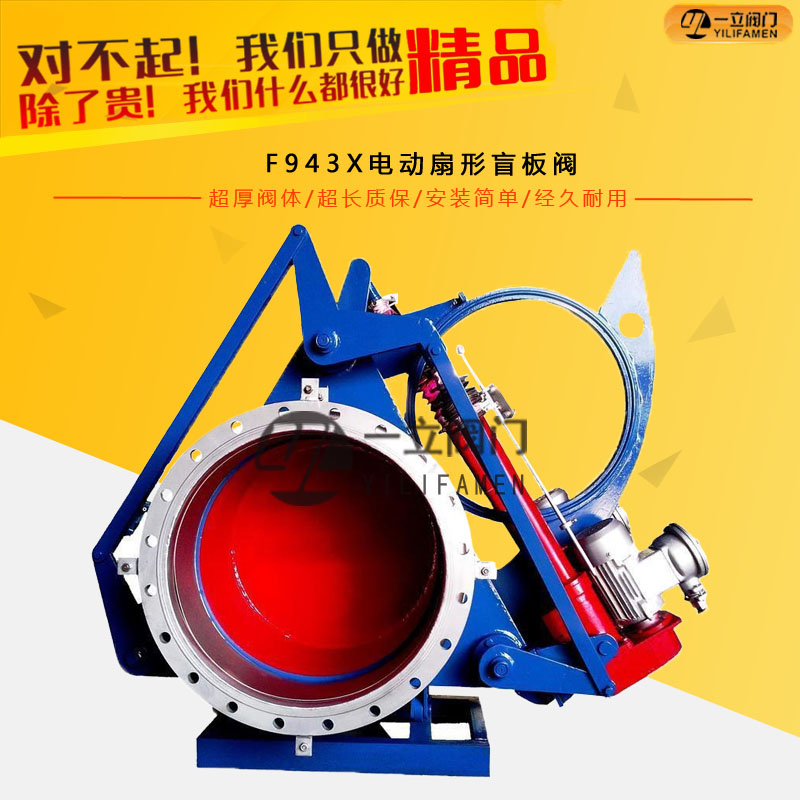

F943X電動扇形盲板閥
- 一、電動扇形盲板閥產品特點： 電動扇形 盲板閥 又名電動扇形眼鏡閥，電動翻板閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
一、電動扇形盲板閥產品特點：
電動扇形盲板閥又名電動扇形眼鏡閥，電動翻板閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。
二、電動扇形盲板閥主要性能參數：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.375
|
0.225
|
0.15
|
0.075
|
|
驅動源
|
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
|
|||
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
-20-100
|
-20-250
|
-20-300
|
||
|
適用介質
|
煤氣、其他可燃氣體
|
|||
|
啟閉時間S
|
≤60
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠
|
|||
三、電動扇形盲板閥主要外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
580 |
|
350 |
490 |
445 |
24
|
12-φ22 |
580 |
|
400 |
540 |
495 |
24
|
16-φ22 |
680 |
|
450 |
595 |
550 |
24
|
16-φ22 |
680 |
|
500 |
645 |
600 |
24
|
16-φ22 |
680 |
|
600 |
755 |
705 |
26
|
20-φ26 |
680 |
|
700 |
860 |
810 |
26
|
24-φ26 |
680
|
|
800 |
975 |
920 |
26
|
24-φ30 |
680
|
|
900 |
1075 |
1020 |
26
|
24-φ30 |
710
|
|
1000 |
1175 |
1120 |
26
|
28-φ30 |
710
|
|
1100 |
1275 |
1220 |
26
|
28-φ30 |
710
|
|
1200 |
1375 |
1320 |
26
|
32-φ30 |
730
|
|
1300 |
1475 |
1420 |
26
|
32-φ30 |
830
|
|
1400 |
1575 |
1520 |
26
|
36-φ30 |
830
|
|
1500 |
1675 |
1620 |
26
|
36-φ30 |
830
|
|
1600 |
1790 |
1730 |
26
|
40-φ30 |
830
|
