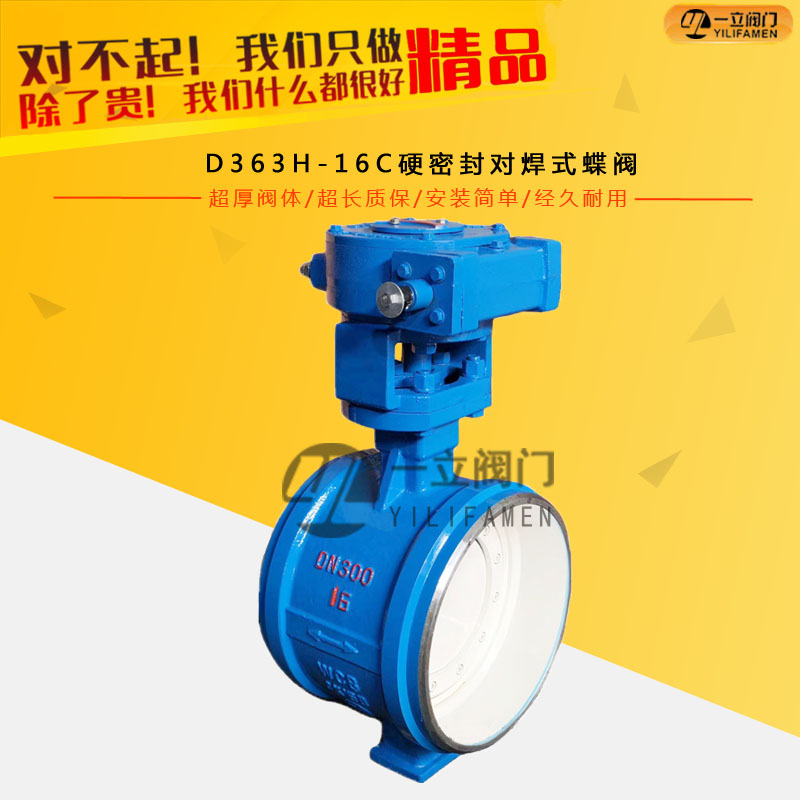

D363H硬密封對焊式蝶閥
- D363H焊接蝶閥 采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品簡介：
D363H焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。焊接蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
制造標準：
焊接尺寸: GB/T 12224; ANSI B16.25; DIN2559
結構長度: GB/T 12221-1989; API609
壓力試驗: GB/T 13927-1992; API598
用途特點：
本蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道的保溫包扎帶來很大方便和美觀。
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
主要技術參數：
|
公稱通經DN（mm) |
DN（100～1200）mm、in4～48 |
|
公稱壓力PN（MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|
適用介質 |
水、蒸汽、熱水、油品 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|
壓力等級 |
ANSI 150Lb磅級/PN25 |
|
焊接標準 |
GB12224、ANSI B16、25、DIN2559 |
連接尺寸：
|
公稱通徑DN（mm） |
尺寸/mm(1.6MPa) |
|||||||
|
L |
D1 |
D2 |
D0 |
H |
H0 |
A |
B |
|
|
80 |
180 |
90 |
78 |
157 |
90 |
350 |
194 |
186 |
|
100 |
190 |
110 |
96 |
157 |
100 |
376 |
194 |
186 |
|
125 |
200 |
135 |
121 |
205 |
113 |
410 |
268 |
252 |
|
150 |
210 |
161 |
146 |
205 |
130 |
468 |
268 |
252 |
|
200 |
230 |
222 |
202 |
235 |
205 |
586 |
306 |
300 |
|
250 |
250 |
278 |
254 |
235 |
235 |
638 |
306 |
300 |
|
300 |
270 |
330 |
303 |
296 |
275 |
734 |
416 |
400 |
|
350 |
290 |
382 |
351 |
296 |
309 |
827 |
416 |
400 |
|
400 |
310 |
432 |
398 |
296 |
346 |
924 |
416 |
400 |
|
450 |
330 |
484 |
450 |
400 |
392 |
1046 |
475 |
420 |
|
500 |
350 |
535 |
501 |
400 |
427 |
1138 |
475 |
420 |
|
600 |
390 |
636 |
602 |
400 |
509 |
1372 |
475 |
420 |
|
700 |
430 |
726 |
692 |
440 |
572 |
1590 |
592 |
565 |
|
800 |
470 |
826 |
792 |
440 |
638 |
1722 |
592 |
565 |
|
900 |
510 |
926 |
892 |
440 |
700 |
2025 |
592 |
565 |
|
1000 |
550 |
1028 |
992 |
440 |
765 |
2155 |
592 |
565 |
|
1200 |
630 |
1228 |
1192 |
500 |
860 |
2360 |
640 |
626 |
|
1400 |
710 |
1428 |
1392 |
500 |
986 |
2636 |
640 |
626 |
|
1600 |
790 |
1628 |
1592 |
500 |
1106 |
2906 |
640 |
626 |
