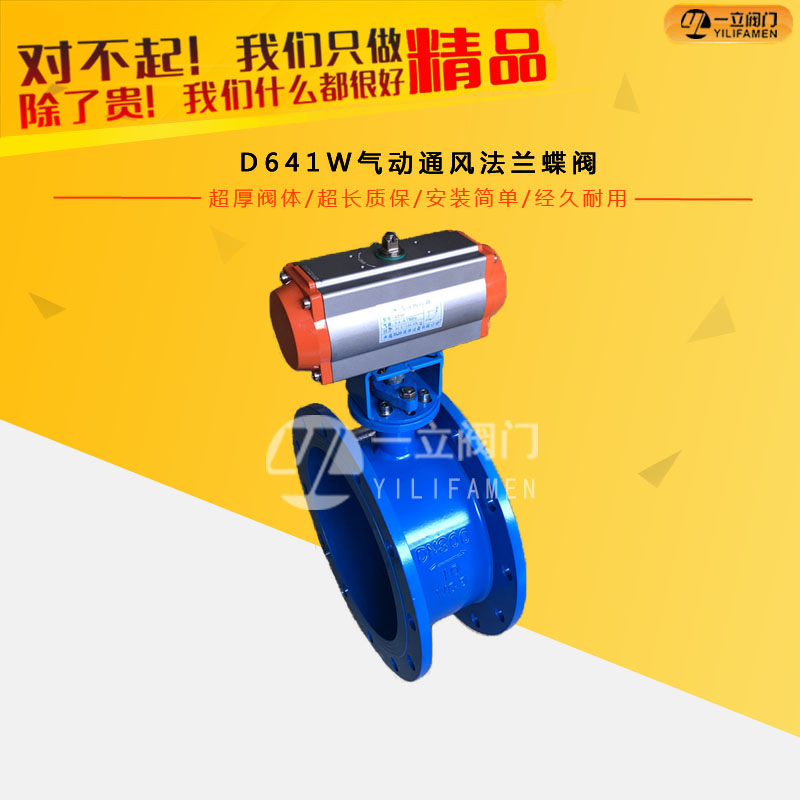

D641W氣動通風法蘭蝶閥
- 氣動通風蝶閥 采用與閥體相同材料加工成密封圈，采用電或 氣動 傳動。其適用溫度隨閥體選材而定，公稱壓力0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D641W-1C氣動通風蝶閥采用標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D641W-1C氣動通風蝶閥執行機構
采用GT或AT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、GT/AT氣動執行器選用鋁合金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、GT/AT氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
D641W-1C氣動通風蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
D641W-1C氣動通風蝶閥主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
||
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|||
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|||
|
適用溫度
|
氣傳動、電傳動。
|
|||
D641W-1C氣動通風蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
D641W-1C氣動通風蝶閥外形尺寸 （PN0.5、2.5）
|
公稱通徑
毫米
|
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸（標準值）
|
氣動執行器型號
|
|||||||
|
0.05MPa和0.25MPa
|
|||||||||||
|
DN
|
英寸
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
Z-d
|
A
|
W
|
|
|
100
|
4
|
120
|
105
|
--
|
210
|
170
|
144
|
4-18
|
140
|
70
|
GTD63
|
|
125
|
5
|
120
|
120
|
--
|
240
|
200
|
174
|
8-18
|
140
|
70
|
GTD63
|
|
150
|
6
|
120
|
132
|
--
|
265
|
225
|
199
|
8-18
|
186
|
91
|
GTD83
|
|
200
|
8
|
140
|
160
|
--
|
320
|
280
|
254
|
8-18
|
186
|
91
|
GTD83
|
|
250
|
10
|
140
|
187
|
--
|
375
|
335
|
309
|
12-18
|
186
|
91
|
GTD83
|
|
300
|
12
|
170
|
220
|
--
|
440
|
395
|
363
|
12-22
|
254
|
120
|
GTD110
|
|
350
|
14
|
170
|
245
|
--
|
490
|
445
|
413
|
12-22
|
254
|
120
|
GTD110
|
|
400
|
16
|
190
|
270
|
--
|
540
|
495
|
463
|
16-22
|
254
|
120
|
GTD110
|
|
450
|
18
|
190
|
297
|
--
|
595
|
550
|
518
|
16-22
|
296
|
137
|
GTD127
|
|
500
|
20
|
190
|
322
|
--
|
645
|
600
|
568
|
20-22
|
296
|
137
|
GTD127
|
|
600
|
24
|
210
|
377
|
--
|
755
|
705
|
667
|
20-26
|
296
|
137
|
GTD127
|
|
700
|
28
|
210
|
430
|
--
|
860
|
810
|
772
|
24-26
|
384
|
173
|
GTD160
|
|
800
|
32
|
210
|
487
|
--
|
975
|
920
|
878
|
24-30
|
384
|
173
|
GTD160
|
|
900
|
36
|
250
|
537
|
--
|
1075
|
1020
|
978
|
24-30
|
384
|
173
|
GTD160
|
|
1000
|
40
|
250
|
587
|
--
|
1175
|
1120
|
1078
|
28-30
|
501
|
208
|
GTD190
|
|
1200
|
48
|
250
|
687
|
--
|
1375
|
1320
|
1280
|
32-30
|
501
|
208
|
GTD190
|
|
1400
|
56
|
300
|
700
|
--
|
1575
|
1520
|
1480
|
36-30
|
501
|
208
|
GTD190
|
|
1600
|
84
|
300
|
895
|
--
|
1790
|
130
|
1690
|
40-30
|
501
|
208
|
GTD190
|
|
1800
|
72
|
300
|
995
|
--
|
1990
|
1930
|
1880
|
44-30
|
1090
|
230
|
AW17
|
|
2000
|
80
|
300
|
1095
|
--
|
2190
|
2130
|
2090
|
48-30
|
1090
|
230
|
AW17
|
