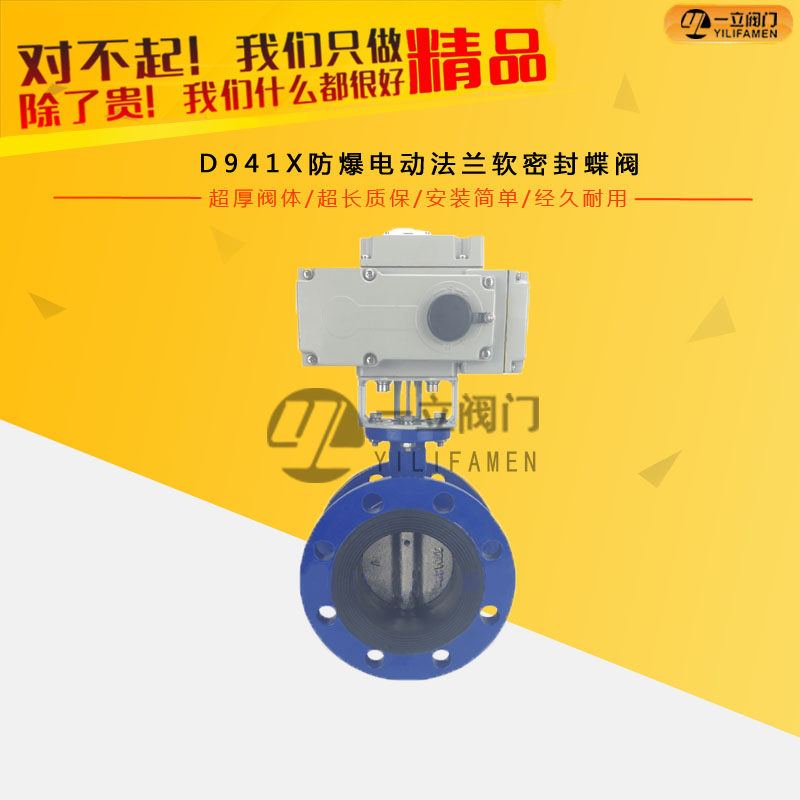

D941X防爆電動法蘭軟密封蝶閥
- 產品概述： 本產品是由蝶閥與KFE系列電動執行機構（可選防爆）配套，輸入控制信號（4-20mA或1-5～VDC)及單相電源即可控制運轉，電動蝶閥具有功能強、體積小、輕便 配套簡單、流通能
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟乙烯 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
0型圈、柔性石墨 |
|
閥體參數 |
技術參數 |
|
|
公稱通徑 50-1000mm |
電源電壓 AC220V、AC380V(其它特制） |
|
|
公稱壓力 PN10、PN16、PN25 |
環境溫度 -30℃～+70℃ |
|
|
連接方式 法蘭連接 |
防護等級 IP67 |
|
|
閥體材質 WCB、SS304、SS316、SS316L |
||
|
碟板材質 WCB、SS304、SS316、SS316L |
功能選項 |
|
|
密封材料 NBR、EPDM、J（襯膠） |
防 爆 型 防爆等級：dIIBT4 |
|
|
工作溫度 |
C2：-10℃～80℃ |
信號反饋 X1機械無源信號，X2有源信號 |
|
C3：-20℃～1300℃ |
帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 |
|
|
標準規范 |
手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 |
|
|
法蘭標準 GB9113、JB/T79 |
開關型 通電開到位，通電關到位。 |
|
|
檢測與試驗 GB/T13927-1992 |
調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 |
|
|
設計標準 JB-T8527-1997 |
適用介質 水、空氣、煤氣、中性氣體或液體 |
|
|
結構長度標準 GB/T12221 |
備注 電動參數請另參考選配的電動執行器資料 |
|
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
KFDFRD50 |
50 |
108 |
155 |
125 |
302 |
70 |
4-Ф16 |
KFE-005 |
|
KFDFRD65 |
65 |
112 |
175 |
145 |
302 |
76 |
4-Ф16 |
KFE-005 |
|
KFDFRD80 |
80 |
114 |
190 |
160 |
315 |
89 |
4-Ф16 |
KFE-005 |
|
KFDFRD100 |
100 |
127 |
214 |
18 |
327 |
104 |
8-Ф16 |
KFE-010 |
|
KFDFRD125 |
125 |
140 |
252 |
210 |
342 |
120 |
8-Ф16 |
KFE-010 |
|
KFDFRD150 |
150 |
140 |
282 |
240 |
348 |
132 |
8-Ф16 |
KFE-015 |
|
KFDFRD200 |
200 |
152 |
337 |
295 |
415 |
167 |
8-Ф16 |
KFE-020 |
|
KFDFRD250 |
250 |
165 |
405 |
350/355 |
482 |
202 |
8-Ф16 |
KFE-040 |
|
KFDFRD300 |
300 |
178 |
460 |
440/410 |
560 |
239 |
12-Ф20 |
KFE-060 |
|
KFDFRD350 |
350 |
190 |
524 |
460/470 |
721 |
265 |
12-Ф20 |
KFE-100 |
|
KFDFRD400 |
400 |
216 |
585 |
515/525 |
756 |
297 |
16-Ф20 |
KFE-200 |
咨詢：D941X防爆電動法蘭軟密封蝶閥
