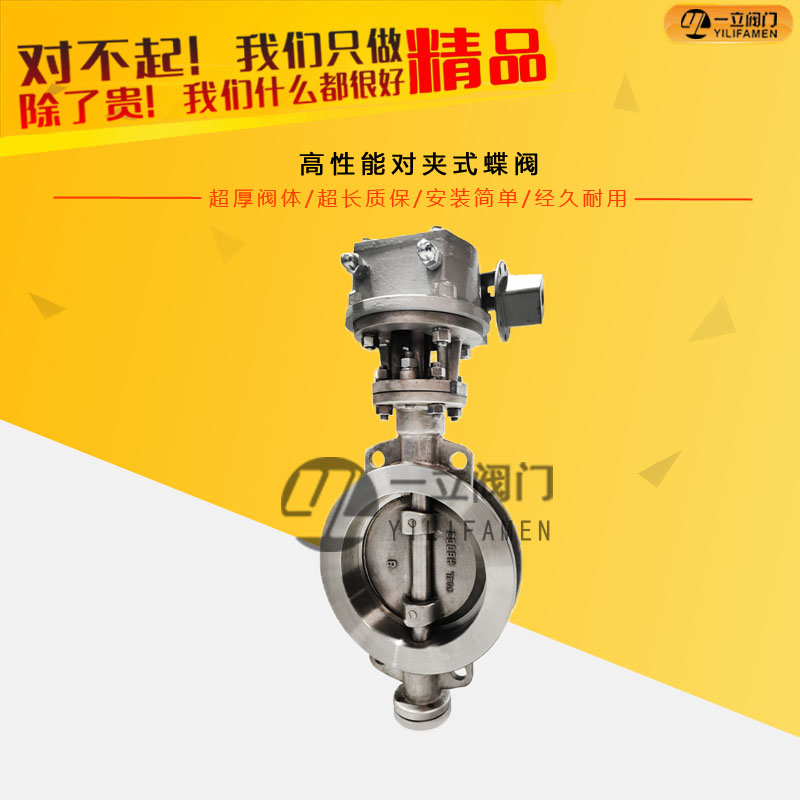

產品介紹：
蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。
閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
工作原理：
蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展 快的閥門品種之一。蝶閥的使用非常廣泛。其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。
隨著防化學腐蝕的合成橡膠在蝶閥上的應用，蝶閥的性能得以提高。由于合成橡膠具有耐腐蝕、抗沖蝕、尺寸穩定、回彈性好、易于成形、成本低廉等特點，并可以根據不同的使用要求選擇不同性能的合成橡膠，以滿足蝶閥的使用工況條件。
由于聚四氟乙烯(PTFE)具有耐腐蝕性強、性能穩定、不易老化、摩擦系數低、易于成形、尺寸穩定，并且可以通過填充、添加適當的材料改善其綜合性能，得到強度更好、摩擦系數更低的蝶閥密封材料，克服了合成橡膠的局限性，因而以聚四氟乙烯為代表的高分子聚合材料及其填充改性材料，在蝶閥上得到了廣泛的應用，從而使蝶閥的性能得到進一步的提高，制造出了溫度、壓力范圍更廣，密封性能可靠，使用壽命更長的蝶閥。
為了滿足高低溫度、強沖蝕、長壽命等工業應用的使用要求，金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的應用，出現了大口徑(9~750mm)、高壓力(42.0MPa)、寬溫度范圍(-196~606℃)的蝶閥，從而使蝶閥的技術達到一個全新的水平。
蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍。
由于蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度，也可用于粉狀和顆粒狀介質。
蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。
蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理 適合于制作大口徑閥門。當要求蝶閥作控制流量使用時， 重要的是正確選擇蝶閥的規格和類型，使之能恰當地、有效地工作。
通常，在節流、調節控制與泥漿介質中，要求結構長度短、啟閉速度快、低壓截止(壓差小)，推薦選用蝶閥。在雙位調節、縮徑的通道、低噪聲、有氣穴和汽化現象、向大氣少量滲漏、具有磨蝕性介質時，可選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格、磨損嚴重、低溫(深冷)等工況條件下。
結構特點：
1、蝶閥為雙向承壓，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。密封性能可靠，可滿足各級標準。
2、浮動閥座相對固定閥座操作扭力較小，轉90度啟閉輕便迅速，操作靈活、省力、方便。
3、有精確的同步指示機構，能在明顯位置指示閥門的啟閉狀況，可調節也可切斷。
4、閥門可根據需要安裝不同的驅動裝置，可手動、電動、氣動、液動等，可現場操作，也可遠距離操作；可單臺控制，也可多臺集中控制。
5、流量特性好，且具有調節功能，應用范圍廣，可用于水、蒸汽、油品、空氣、煤氣等介質。
產品特性：
1、小型輕便，容易裝拆和維修，并可在任意位置安裝。
2、結構簡單緊湊，轉90°啟閉輕便迅速。
3、操作扭距小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、達到完全密封，氣體試驗泄漏為零。
6、啟閉試驗次數多達數萬次，使用壽命長。
7、選用不同零部件材質，可適用多種介質。
顯著特點：
1.高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2.雙向密封型，區別于一般單向密封，即使介質倒流流或發生“氣錘”現象時仍能可靠密封。
3.閥體采用整體鑄造技術，結構緊湊、體積小、重量輕；
4.采用雙偏心(Variable Eccentricity)結構，關閉時，閥板向外擴張，達到最佳周邊密封狀態；打開時，閥板與密封圈迅速脫離，有效防止密封圈磨損；這樣,既減少了操作力矩，又增加了閥的工作壽命。
5. 密封圈設計新穎,采用了國際上較為先進的技術：四氟密封采用“唇齒”形自密封結構；硬密封采用“U”形彈性密封。密封結構使用壽命長且可靠。至于什么情況下采用軟密封，
什么情況下采用硬密封，主要決定于用戶的要求、使用工況和抗腐蝕要求。
6.該閥流通能力大，流阻小，僅次于同口徑非縮容O形球閥。
7.該閥流道直徑大,流道直徑大于GB12238規定的流道直徑。流道基本無縮腔，便于管道清掃與自清。對于流體為混濁、低粘度附有懸浮物顆粒和纖維狀介質更有效用。
8.與管道連接方式采用無法蘭對夾式。結構長度：軟密封采用GB12221中系列（ISO5752中系列代號：20，）
硬密封采用GB12221長系列（ISO5752中系列代號：16，）。因此該類閥通用性及互換性強，與國際標準接軌。
9.四大類標準執行機構：
氣動活塞式(ZS)、氣動薄膜式(ZM)、電動機械開關式(ZA)、電動電子調節式(ZD)可互換。
技術參數：
|
公稱通徑DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
額定電流系數Kv
|
100
|
150
|
200
|
405
|
620
|
1150
|
2200
|
3300
|
5100
|
6200
|
8100
|
10260
|
13500
|
19800
|
27000
|
35700
|
44600
|
55080
|
81000
|
|
公稱壓力PN(Mpa)
|
0.6 1.0 1.6 4.0 (DN50~400)
|
|
流量特性
|
近似等百分比
|
|
額定轉角(0)
|
80(膜片式)、90（活塞、電動式）
|
|
配
用
執
行
機
構
|
氣動薄膜式
|
詳見表5~8
|
|
氣
動
活
塞
式
|
單作用型號
|
|
扭矩(Nm)
|
|
雙作用型號
|
|
扭矩(Nm)
|
|
電動執行器
|
代號
|
|
轉矩(Nm)
|
|
氣源壓力(Mpa)
|
0.25~0.4(氣動薄膜式) 、0.4~0.6(氣動活塞式)
|
|
電源(電動)
|
220V.AC或380V.AC
|
|
氣動薄膜式彈簧范圍(Kpa)
|
40-200 80-240
|
|
輸入信號
|
4~20mA、0~10mA、1~5V.DC或以上信號分程控制
|
