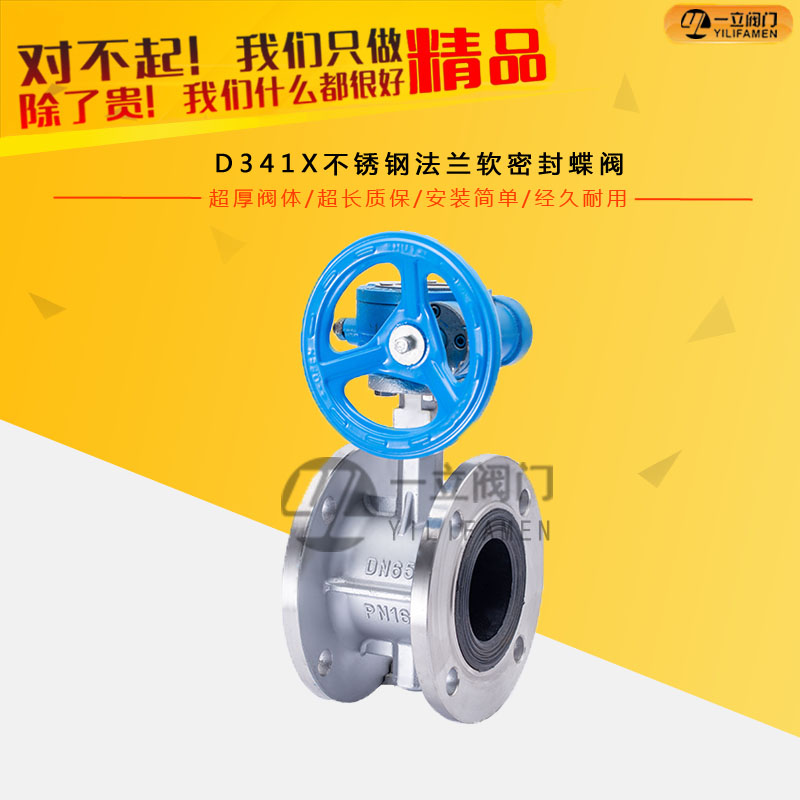

D341X不銹鋼法蘭軟密封蝶閥

產品概述： D341X 不銹鋼渦輪軟密封法蘭蝶閥（D341X、D341N、D341F，軟密封蝶閥、法蘭蝶閥、渦輪蝶閥、中線蝶閥、球墨鑄鐵蝶閥、不銹鋼蝶閥、鑄鋼蝶閥、手動蝶閥、電動蝶閥、氣動蝶閥

咨詢熱線：0577-67313796

產品詳情

產品概述：

D341X 不銹鋼渦輪軟密封法蘭蝶閥（D341X、D341N、D341F，軟密封蝶閥、法蘭蝶閥、渦輪蝶閥、中線蝶閥、球墨鑄鐵蝶閥、不銹鋼蝶閥、鑄鋼蝶閥、手動蝶閥、電動蝶閥、氣動蝶閥、碳鋼蝶閥、防爆蝶閥）：本閥可根據不同工作條件，選置不同橡膠襯里的閥體以及不同材質的蝶板，以適應不同介質的流體、半流體、氣體及微顆粒狀管路輸送和容器上，本閥作為截流機構或調節裝置使用。本閥是基于對夾式中線蝶閥基礎上后期開發的一種新型針對水源工程的優質產品，廣泛適用于自來水廠、石油、化工、水電、給排水等管路上。

零部件材料：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
閥座密封圈	不銹鋼、多層次、聚內脂、抗磨材料
閥桿	2Crl3、1Crl3不銹鋼、鉻鉬鋼2Crl3,1Crl3
填料	柔性石墨

技術參數：

公稱通徑	DN(mm)	50-1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力 (MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	凈水、污水等。
適用溫度	碳鋼：-29％-425％不銹鋼：-40％-600％

密封材料選用及適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

產品特點：

1、法蘭式軟密封蝶閥設計簡單、合理，結構緊湊，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換，密封達到雙向密封無泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

尺寸表：

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D41X、D341X、D641X、D941X			PN0.6MPa			PN1.0MPa
	短	長	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48

咨詢：D341X不銹鋼法蘭軟密封蝶閥
