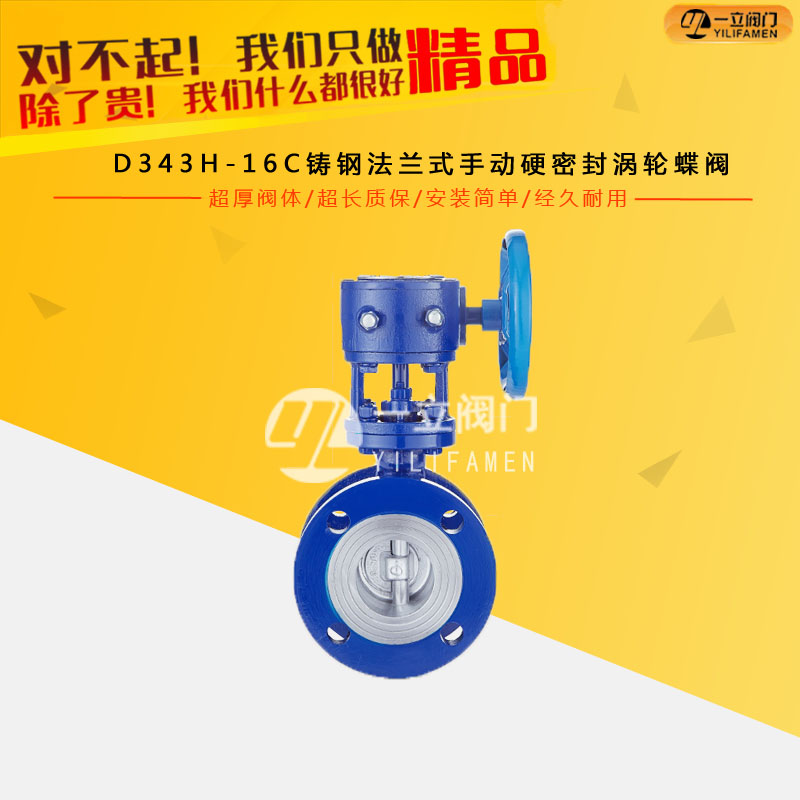

D343H-16C鑄鋼法蘭式手動硬密封渦輪蝶閥

產品概述： D343H、D643H、D943H法蘭式硬密封蝶閥該產品用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管

咨詢熱線：0577-67313796

產品詳情

產品概述：

D343H、D643H、D943H法蘭式硬密封蝶閥該產品用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品。其結構采用三維編心原理，閥座采用硬軟密封兼容的多層次結構，加工精。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

產品特點:

1、蝸輪傳動金屬密封蝶閥由閥門和蝸輪箱組成。

　　2、閥門由閥體、蝶板、閥軸、密封件等主要零件組成。

　　3、蝶板采用流線型結構，介質流阻系數小。

　　4、閥軸采用不銹鋼材料，經調質處理后，防腐性能好，使用壽命長，閥軸與蝶板采用錐銷連接。

　　5、閥體與閥軸之間采用無給油自動潤滑復合軸承。

　　6、閥體密封面采用堆焊合金鋼，焊接性能好，不易腐蝕，在閥體上一次加工而成，位置度通過工裝夾具得到可靠保證。密封性能好，使用壽命長。

　　7、密封結構采用三偏心硬密封結構，即：徑向偏心、軸向偏心、和角度偏心。使閥門在開啟或關閉過程中無摩擦，保證了閥門開啟關閉靈活，關閉時越關越緊，密封嚴密可靠，開閥時密封面迅速脫開，減小磨損，延長使用壽命。

　　8、蝶板密封圈采用多層次金屬密封結構，密封可靠，使用壽命長，在蝶板上安裝后能在閥體內部調整或更換。

　　9、本裝置傳動速比大、操作力矩小、更于人工操作，靈活方便、節力省能。

　　10、閥門的最大特點是：結構合理、啟閉靈活、密封可靠、介質流阻小、使用壽命長、維修方便。

產品結構：

多層次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

性能規范：

型號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

零部件材料：

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈

技術參數：

公稱通徑DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

公稱通徑：DN100-DN1600	公稱壓力：1.0MPa-4.0MPa	適用介質：水、蒸汽等
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	操作方式：手柄、蝸輪
設計與制造標準：GB/T12238-89	結構長度標準：GB/T12221-89	連接法蘭標準：GB/T9113-88

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

產品用途：

　　該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
