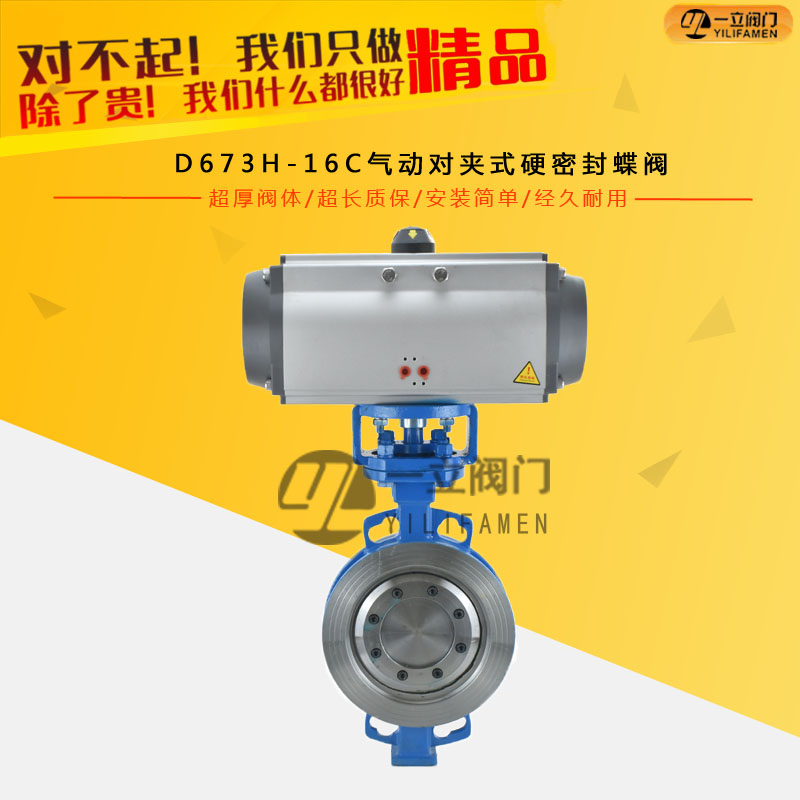

D673H-16C氣動對夾式硬密封蝶閥

產品介紹：氣動硬密封對夾式蝶閥D673H/W硬密封對夾式防爆氣動蝶閥（D673H、D673W、D673F、D673Y，氣動蝶閥、氣動對夾式蝶閥、氣動硬密封蝶閥、氣動鑄鋼蝶閥、氣動不銹鋼蝶閥、氣動碳鋼

咨詢熱線：0577-67313796

產品詳情

產品介紹：

氣動硬密封對夾式蝶閥D673H/W硬密封對夾式防爆氣動蝶閥（D673H、D673W、D673F、D673Y，氣動蝶閥、氣動對夾式蝶閥、氣動硬密封蝶閥、氣動鑄鋼蝶閥、氣動不銹鋼蝶閥、氣動碳鋼蝶閥、氣動三偏心蝶閥、氣動多層次硬密封蝶閥、氣動彈性硬密封蝶閥、氣動金屬硬密封蝶閥、氣動軟密封蝶閥、氣動高壓蝶閥、氣動高溫蝶閥、耐高溫高壓蝶閥、防爆氣動蝶閥）：本閥采用一個“U”型不銹鋼密封圈，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能的目的。被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等介質的管道上，是調節流量和截斷流體的可靠裝置。

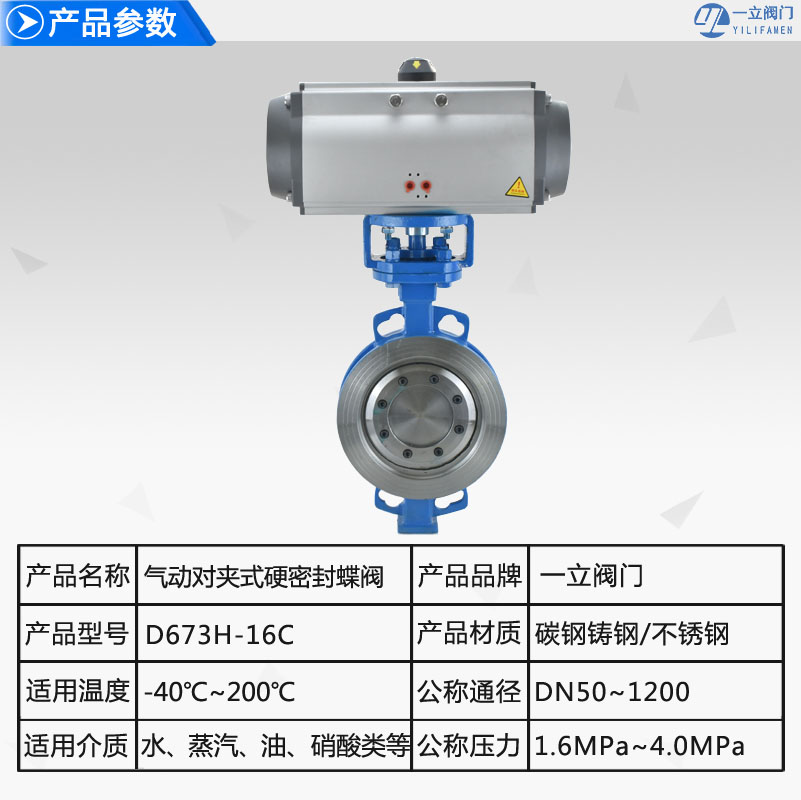

產品名稱	D373H、D673H、D973H對夾式硬密封蝶閥
產品型號	D373H、D673H、D973H
公稱通徑	50～1200
壓力范圍	1.6MPa-4.0MPa
閥體材質	鑄鐵、鑄鋼、不銹鋼

產品優點：

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損；

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,使用壽命長等特點；

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻??；

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

產品特點：

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用長等。

執行機構：

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積?。?/div>

2、氣缸選用鋁金材料，重量輕、外形美觀；

3、可在頂部、底部安裝手動操作機構；

4、齒條式連接可調節開啟角度、額定流量；

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作；

6、IS05211標準連接為產品的安裝更換提供了方便；

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項：

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

性能規范：

公稱通徑DN（mm）		50-1200
公稱壓力PN（MPa）		1.0		1.6		2.5
公稱壓力（MPa）	強度試驗	1.5		2.4		3.75
	密封試驗	1.1		1.76		2.75
材料材料代號		C			R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	不銹鋼
	填料	聚四氟乙烯　　　　　　柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-40℃～200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12238	GB12221	GB9113	GB9131		GB13927

技術規范：

設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANSIB16.34
結構長度	對夾連接	GB/12221	ANSIB16.10
連接法蘭尺寸		GB/9113、JB/T79	ANSIB16.5
試驗和檢驗		JB/T9002	API598

尺寸表：

公稱通徑 DN（mm）	尺寸（mm）								執行器型號（僅供參考）
公稱通徑 DN（mm）	L	H	D1（1.0）	D1（1.6）	D1（2.5）	n-d（1.0）	n-d（1.6）	n-d（2.5）	執行器型號（僅供參考）
50	43	112	125	125	125	4-14	4-14	4-18	GTD-65
65	46	115	145	145	145	4-14	4-14	8-18	GTD-80
80	49	120	160	160	160	4-18	8-18	8-18	GTD-80
100	56	138	180	180	190	4-18	8-18	8-22	GTD-100
125	64	164	210	210	220	8-18	8-18	8-26	GTD-115
150	70	175	240	240	250	8-18	8-22	8-26	GTD-125
200	71	208	295	295	310	8-18	12-22	12-26	GTD-160或AW13
250	76	243	350	355	370	12-18	12-26	12-30	GTD-190或AW13
300	83	283	400	410	430	12-22	12-26	16-30	AW13
350	92	310	460	470	490	12-22	16-26	16-33	AW17
400	102	340	515	525	550	16-22	12-30	16-36	AW17
450	114	380	565	585	600	16-22	20-30	20-36	AW20
500	127	410	620	650	660	20-22	20-33	20-36	AW20
600	154	470	725	770	770	20-26	20-36	20-39	AW28
700	165	550	840	840	875	24-26	24-36	24-42	AW28
800	190	640	950	950	990	24-30	24-39	24-48	AW35
900	203	710	1050	1050	1090	24-30	28-39	28-48	AW35
1000	216	770	1160	1170	1210	28-30	28-42	28-56	AW40
1200	254	890	1380	1390	1420	32-33	32-48	32-56	AW40

D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列對夾式金屬硬密封蝶閥：

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列對夾式金屬硬密封蝶閥：

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

D73H/D373H/D673H/D973H-(40)C、P、R、V系列對夾式金屬硬密封蝶閥：

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.OMPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42
