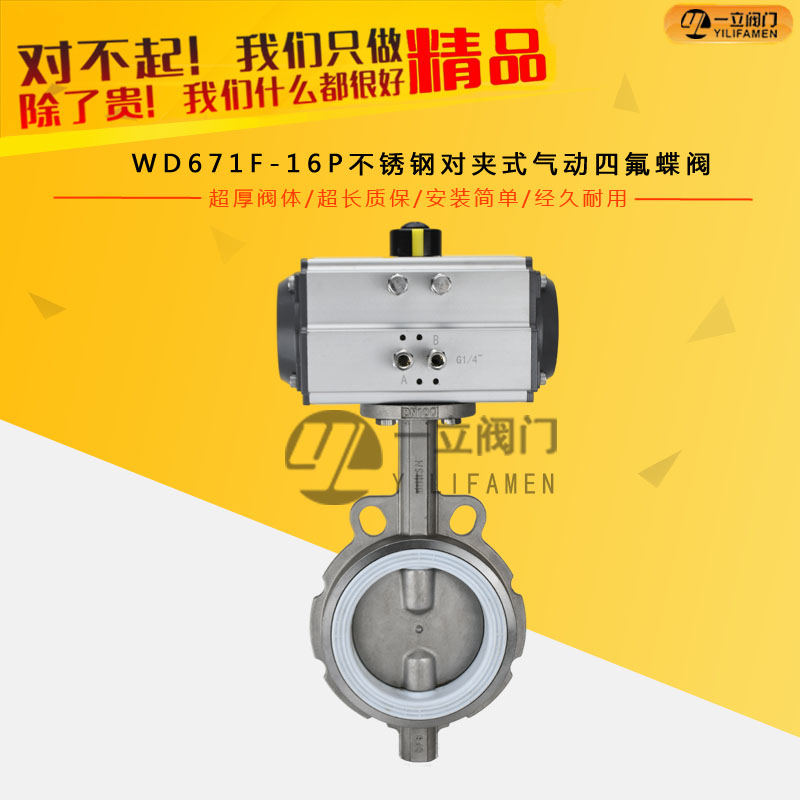

WD671F-16P不銹鋼對夾式氣動四氟蝶閥
- 產品概述： 氣動對夾式蝶閥產品系列（D671X/D671F/D671J氣動蝶閥、氣動軟密封蝶閥、氣動對夾式蝶閥、氣動襯膠蝶閥、軟密封蝶閥、對夾式蝶閥、襯膠蝶閥、氣動軟密封對夾式蝶閥、氣動
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
公稱通徑 |
50mm~1200mm |
|
|
法蘭標準 |
ISO7005-2 1988 |
|
|
最大工作壓力 |
1.6MPa |
|
|
殼體試驗壓力 |
1.5 倍工作壓力 |
|
|
密封試驗壓力 |
1.1 倍工作壓力 |
|
|
工作溫度范圍 |
NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC |
|
|
允許長期使用溫度 |
NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC |
|
|
材料 |
( 見《可選材料表》部分 ) |
|
|
結構尺寸 |
ISO5752-88 |
|
|
驅動型式 |
手柄 |
50mm~300mm |
|
蝸輪 |
50mm~1200mm |
|
|
氣動 |
50mm~1200mm |
|
|
電動 |
50mm~1200mm |
|
|
表面處理 |
環氧聚酯涂料 、 尼龍 11 、 烤漆 |
|
|
主要零部件 |
材質 |
適用規格 |
主要零部件 |
材質 |
適用規格 |
|
閥體 |
球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼 |
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm |
閥桿 |
不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷 |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
|
閥板 |
不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 |
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm |
閥座 |
丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
|
密封副材質 |
適用溫度 |
介質類型及適用程度 |
突出特性 |
|||||||||||||
|
淡水 |
海 水 |
鹽 類 |
強 堿 |
弱 堿 |
強 酸 |
弱 酸 |
天 然 氣 |
醇 類 |
空 氣 |
蒸 汽 |
油 類 |
食 品 |
||||
|
閥座 |
丁腈 |
-12oC~82oC |
A |
A |
A |
B |
A |
D |
B |
A |
C |
A |
D |
A |
B |
耐油 |
|
三元乙丙 |
-35oC~135oC |
A |
A |
A |
A |
A |
C |
A |
B |
B |
A |
A |
C |
A |
耐老化 |
|
|
耐腐蝕三元乙丙 |
-35oC~160oC |
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕 、 耐老化 |
|
|
氟橡膠 |
-23oC~135oC |
A |
A |
A |
A |
A |
C |
A |
A |
C |
A |
A |
A |
A |
耐高溫 、 耐腐蝕 |
|
|
聚四氟乙烯 |
-10oC~150oC |
A |
A |
A |
C |
A |
A |
A |
A |
A |
A |
A |
A |
A |
耐腐蝕 、 耐高溫 |
|
|
蝶板 |
球鐵電鍍 |
-30oC~350oC |
B |
D |
C |
D |
C |
D |
C |
B |
A |
B |
A |
A |
C |
耐熱 |
|
球鐵尼龍覆層 |
-30oC~100oC |
|
|
|
|
|
|
|
|
|
|
|
|
|
抗蝕 、 耐磨 |
|
|
鋁青銅 |
-273oC~232oC |
A |
B |
C |
D |
C |
D |
B |
A |
A |
A |
A |
A |
C |
耐熱 、 耐腐蝕 |
|
|
不銹鋼 |
-268oC~316oC |
A |
B |
C |
C |
B |
C |
A |
A |
A |
A |
A |
A |
A |
耐高溫 、 耐腐蝕 |
|
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
|||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
