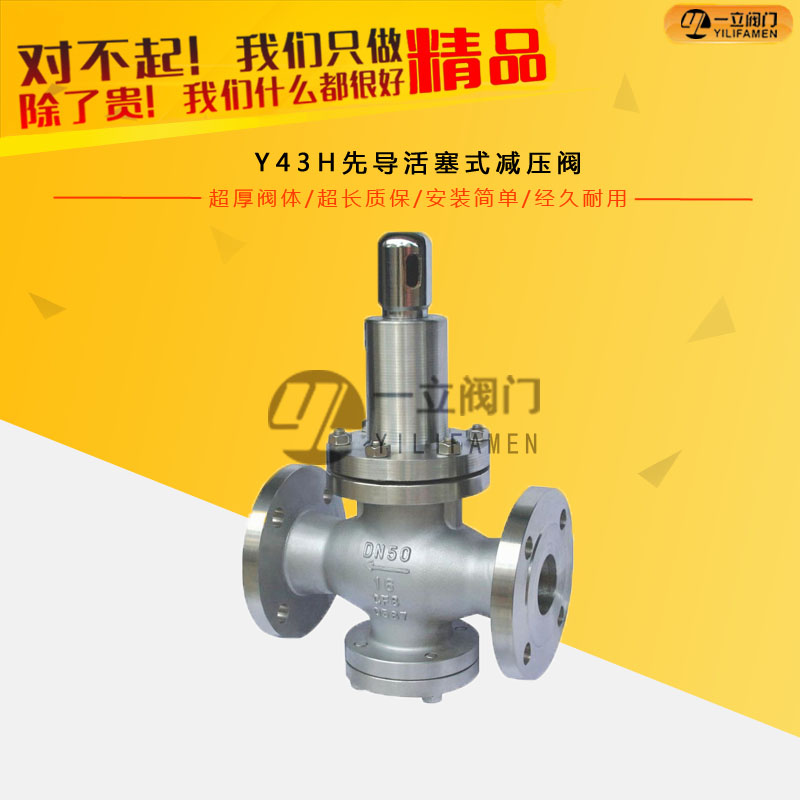

Y43H先導活塞式減壓閥

產品說明： Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為Cr13系不銹鋼，公稱壓力PN40~PN63，閥體材料為WCB的蒸汽減壓閥。 Y43H-40、Y43H-63型

咨詢熱線：0577-67313796

產品詳情

產品說明：

Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN40~PN63，閥體材料為 WCB 的蒸汽減壓閥。

Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

產品特點：
由主閥和導閥兩部分組成。主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓功能。本產品主要用于蒸汽管路，超減壓作用。

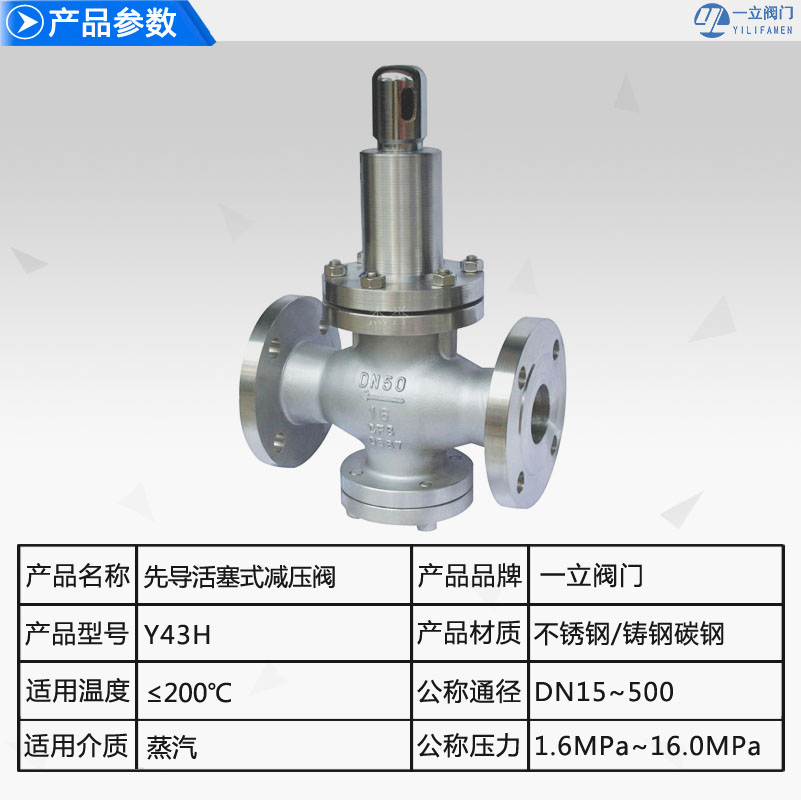

產品性能參數：

Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43H-40	40	4.0	≤200	蒸汽
Y43H-63	63	6.3	≤200	蒸汽

公稱壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
殼化試驗壓力（MPa）	2.4		3.75		6.0		9.6		15.0		24
密封試驗壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
最高進口壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
出口壓力范圍（MPa）	1.0-1.0		0.1-1.6		0.1-2.5		0.5-3.5		0.5-35		0.5-45
壓力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小壓差（MPa）	0.15	0.15		0.2		0.4		0.8		1.0
滲漏量	GB12245-1989

殼體試驗不包括膜片、頂蓋

產品零部件材料：

Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥零部件材料

型號	材料
型號	閥體、上下閥蓋	主副閥瓣、閥座、活塞	主副彈簧	膜片	活塞環
Y43H-40	碳素鋼	不銹鋼	鉻釩鋼	不銹鋼帶	合金耐磨鑄鐵
Y43H-63	碳素鋼	不銹鋼	鉻釩鋼	不銹鋼帶	合金耐磨鑄鐵

流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

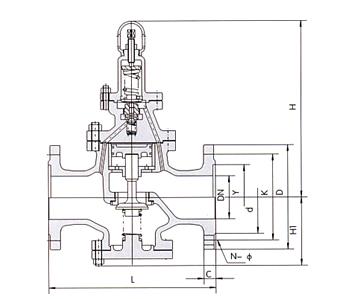

結構圖：

產品外形及結構尺寸（PN40）：

Y43H-40 型先導活塞式蒸汽減壓閥外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	f	z×?d	D3	H1	H2	重量/kg
25	200	115	85	65	58	16	4	4×?14	130	110	370	18
32	220	135	100	78	66	18	4	4×?18	135	120	380	23
40	240	145	110	85	76	18	4	4×?18	150	125	395	28
50	270	160	125	100	88	20	4	4×?18	160	130	405	33
65	300	180	145	120	110	22	4	8×?18	180	140	410	40
80	330	195	160	135	121	22	4	8×?18	200	165	445	54
100	380	230	190	160	150	24	4.5	8×?23	200	170	455	60
125	450	270	220	188	176	28	4.5	8×?25	245	195	475	100
150	500	300	250	218	204	30	4.5	8×?25	260	195	475	115

產品外形及結構尺寸（PN63）：

Y43H-63 型先導活塞式蒸汽減壓閥外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	f	z×?d	D3	H1	H2	重量/kg
25	200	135	100	78	58	22	4	4×?18	130	110	370	23
32	220	150	110	82	66	24	4	4×?23	135	125	380	28
40	240	165	125	95	76	24	4	4×?23	150	130	395	34
50	270	175	135	105	88	26	4	4×?23	160	135	405	40
65	300	200	160	130	110	28	4	8×?23	180	145	410	52
80	330	210	170	140	121	30	4	8×?23	200	170	445	68
100	380	250	200	168	150	32	4.5	8×?25	200	175	455	78
125	450	295	240	202	176	36	4.5	8×?30	245	195	475	115
150	500	340	280	240	204	38	4.5	8×?34	260	195	475	130

外形尺寸(PN1.6-4.0)單位：mm

公稱通徑 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

外形尺寸(PN6.4-16.0) 單位：mm

公稱通徑 DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950	-	780	495

咨詢：Y43H先導活塞式減壓閥
