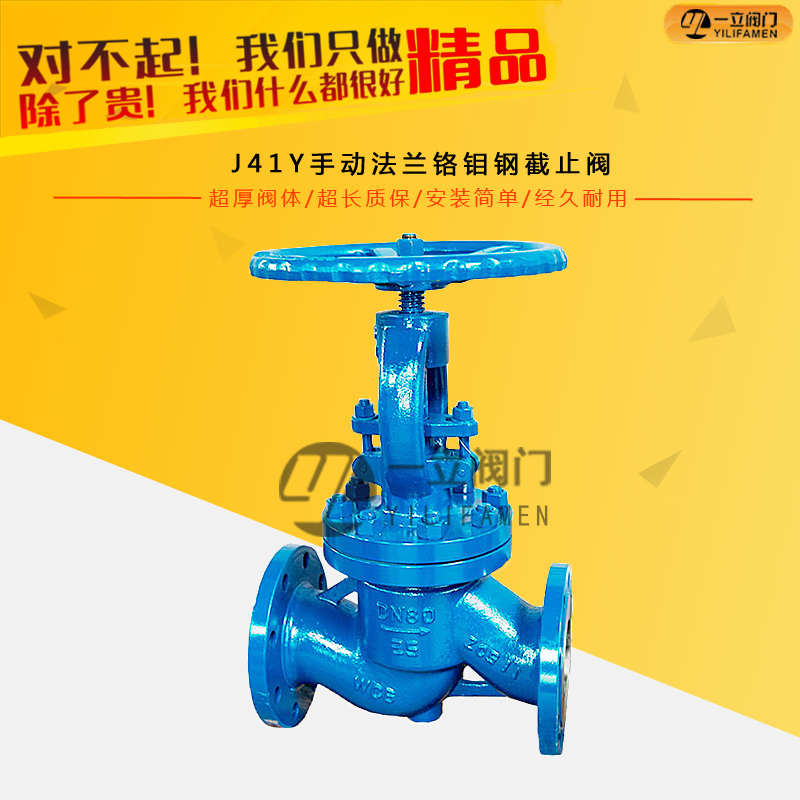

J41Y手動法蘭鉻鉬鋼截止閥

  • 產品簡介： 鉻鉬鋼截止閥主要用于溫度比較高的環環境下，一般的使用溫度可以達到550度，常見用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：
    鉻鉬鋼截止閥主要用于溫度比較高的環環境下，一般的使用溫度可以達到550度，常見用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。適用介質 水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等。
一、J41Y鉻鉬鋼截止閥--結構特點與用途



1、J41Y高中壓系列鉻鉬鋼截止閥適用于高溫的蒸汽、油品管道上，具有耐高溫特點。


2、全關 時手輪按順時針方向旋轉；


3、可以安裝在管道的任何位置上，介質從下往上流。


4、鉻鉬鋼截止閥表面噴深藍色漆，法蘭部分留白。也可按客戶噴涂包裝。



二、生產范圍





型號： J41Y-6I/25I/40I/64I/100I/160I 口徑： DN15-DN500
壓力： 1.6MPA-16MPA 材質： 鉻鉬鋼、鉻鉬釩鋼





三、試驗壓力





公稱壓力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體強度試驗 2.4 3.8 6.0 9.6 15 24
上密封試驗 1.8 2.8 4.4 7.0 11 18
密封試驗 1.8 2.8 4.4 7.0 11 18





四、使用范圍





產品類型 適用介質 適用溫度(℃)
J41Y-C型 水、蒸汽、油品 ≤425℃
J41Y-I型 水、蒸汽、油品 ≤550℃





五、主要零件材料





產品類型 零件名稱
閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪
J41Y-C型 25、WCB 鉻不銹鋼 2Cr1325 鈷基硬質合金鋼 鋁青銅 柔性石墨 優質碳鋼 可鍛鑄鐵
J41Y-I型 鉻鉬鋼 鉻鉬鋼 合金鋼 鈷基硬質合金鋼 鋁青銅 柔性石墨 合金鋼 可鍛鑄鐵





六、J41Y-16型主要尺寸和重量





公稱通徑DN 主要外形尺寸和連接尺寸(mm) 重量(kg)
L D D1 D2 b f z-d H D0
J41Y-16C  J41Y-16I  J41H-16  J41H-16I
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648





七、J41Y-25型主要尺寸及重量





公稱通徑DN J41Y-25  J41Y-25I  J41H-25  J41H-25I
主要外形尺寸和連接尺寸(mm) 重量(kg)
L D D1 D2 b f z-d H D0 手動
10 130 90 60 4 16 2 4-14 198 120 4.9
15 130 95 65 45 16 2 4-14 218 120 5.4
20 150 105 75 55 16 2 4-14 258 140 7
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 20 3 4-18 350 240 16
65 290 180 145 120 22 3 8-18 400 280 25
80 310 195 160 135 22 3 8-18 355 280 30
100 350 230 190 160 24 3 8-23 415 320 34.5
125 40 270 220 188 28 3 8-25 460 360 89
15 480 300 250 218 30 3 8-25 510 400 98
200 600 360 310 278 34 3 12-25 710 400 180
250 650 425 370 332 36 3 12-30 786 450 446
300 750 485 430 390 40 4 12-30 925 500 654





八、J41Y-40型主要尺寸和重量





公稱通徑DN J41Y-40C  J41Y-40I  J41H-40  J41H-40I
主要外形尺寸和連接尺寸(mm) 重量(kg)
L D D1 D2 D6 b f f2 z-d H D0 手動
10 130 90 60 40 35 16 2 4 4-14 198 120 4.9
15 130 95 65 45 40 16 2 4 4-14 233 120 5.4
20 15 15 75 55 51 16 2 4 4-14 275 140 7
25 160 115 85 65 58 16 2 4 4-14 285 160 8.8
32 180 135 100 78 66 18 2 4 4-18 302 180 11.8
40 200 145 110 85 76 18 3 4 4-18 355 200 16.5
50 230 160 125 100 88 20 3 4 4-18 373 240 24
65 290 180 145 120 110 22 3 44 8-18 408 280 33
80 310 195 160 135 121 22 3 4 8-18 436 320 44
100 350 230 190 160 15 24 3 4.5 8-23 480 360 60
125 400 270 220 188 176 28 3 4.5 8-25 558 400 89
150 480 300 250 218 204 30 3 4.5 8-25 611 400 98
200 600 375 320 282 260 38 3 4.5 12-30 720 400 190





九、J41Y-64型、J41Y-100型J41Y-160型主要尺寸及重量





公稱通徑DN 主要外形尺寸和連接尺寸(mm) 重量(kg)
L D D1 D2 D6 b f f2 z-d H D0 手動
J41Y-64C  J41Y-64I  J41H-64  J41H-64I
10 170 100 70 50 35 18 2 4 4-14 198 120 5.7
15 170 105 75 55 41 18 2 4 4-14 195 140 10
20 190 125 90 68 51 20 2 4 4-18 228 160 13
25 210 135 100 78 58 22 2 4 4-18 275 180 14.5
32 230 150 110 82 66 24 2 4 4-23 325 200 19
40 260 165 125 95 76 24 3 4 4-23 360 240 25
50 300 175 135 105 88 26 3 4 8-23 410 280 35
65 340 200 160 130 110 28 3 4 8-23 450 320 48
80 380 210 170 140 121 30 3 4 8-23 485 360 56
100 430 250 200 168 150 32 3 4 8-25 537 400 125
125 500 295 240 202 176 36 3 4 8-30 631 400 131
150 550 340 280 240 204 38 3 4 8-34 646 450 157
200 650 405 345 300 260 44 3 4 12-34 813 500 283
J41Y-100C  J41Y-100I  J41H-100  J41H-100I
10 170 100 70 50 35 20 2 4 4-14 198 120 6
15 170 105 75 55 40 20 2 4 4-14 202 140 11
20 190 125 90 68 51 22 2 4 4-18 228 160 13.2
25 210 135 100 78 58 24 2 4 4-18 250 180 14
32 230 150 110 82 66 24 2 4 4-23 326 220 15
40 260 165 125 95 76 26 3 4 4-23 359 240 29
50 300 195 145 112 88 28 3 4 4-25 414 280 49
65 340 220 170 138 110 32 3 4 8-25 434 320 65
80 380 230 180 148 121 34 3 4 8-25 547 400 95
100 430 265 210 172 150 38 3 4.5 8-30 621 450 115
125 500 310 250 210 176 42 3 4.5 8-34 732 450 149
150 550 350 290 250 204 46 3 4.5 12-34 84 500 310
200 650 430 360 312 260 54 3 4.5 12-41 925 550 590
J41Y-160C  J41Y-160I  J41H-160  J41H-160I
15 170 110 75 52 40 24 2 4 4-18 148 140 12.2
20 190 130 90 65 51 26 2 4 4-23 156 160 15
25 210 140 100 72 58 28 2 4 4-23 125 180 17
32 230 165 115 85 66 30 2 4 4-25 200 200 21.4
40 260 175 125 92 76 32 3 4 4-27 231 240 32
50 300 215 165 132 88 36 3 4 8-25 262 250 52
65 340 245 190 152 110 44 3 4 8-30 303 320 69
80 380 260 205 168 121 46 3 4 8-30 341 400 98
100 430 300 240 200 150 48 3 4.5 8-34 485 450 119

咨詢：J41Y手動法蘭鉻鉬鋼截止閥
