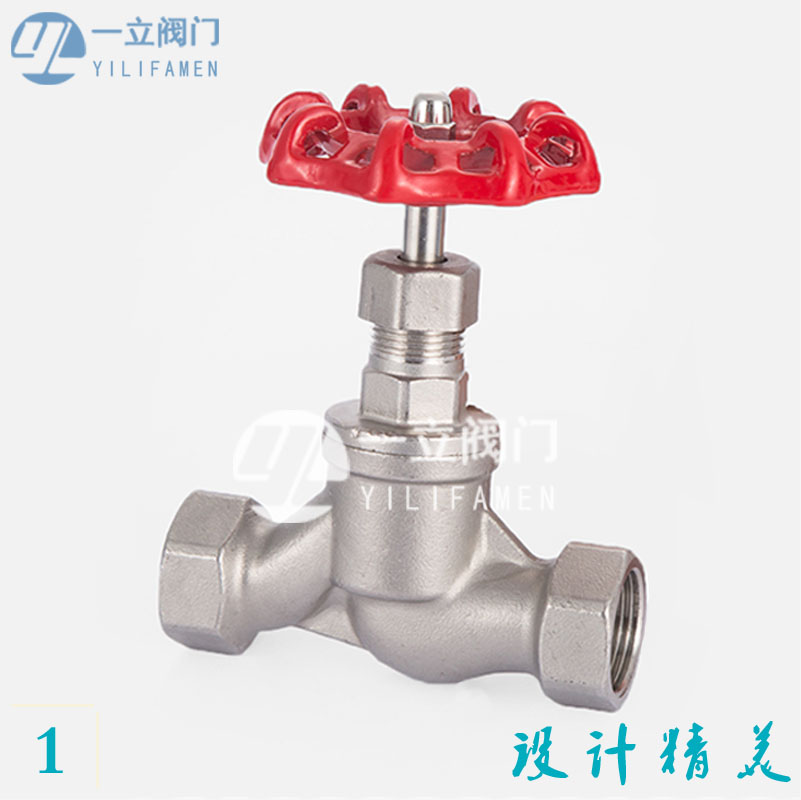

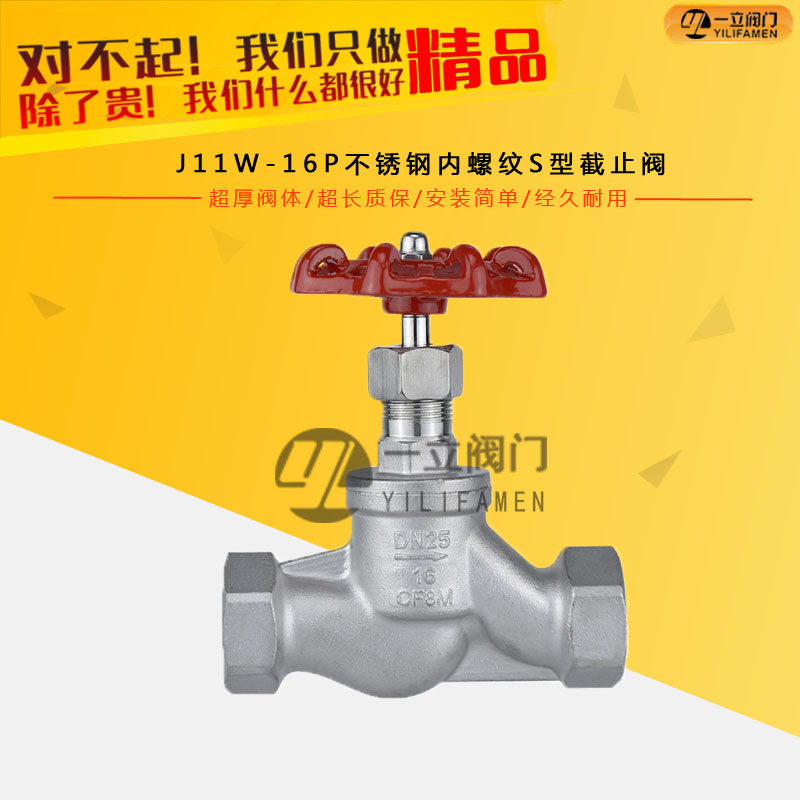

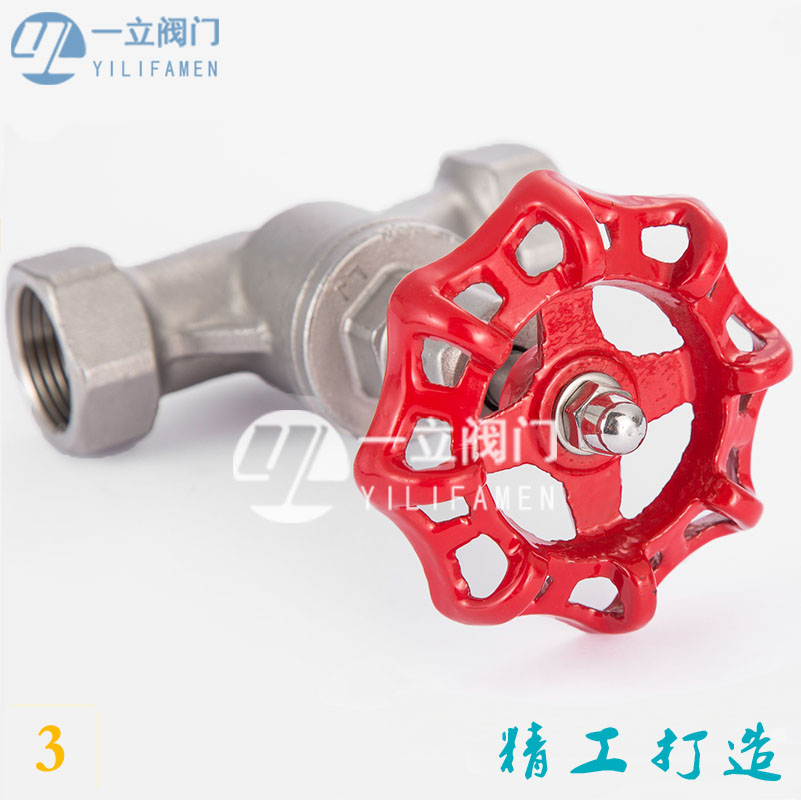

J11W-16P不銹鋼內螺紋S型截止閥
- 產品概述： J11W蘇式內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述：
J11W蘇式內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能卓越、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等，廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。
主要外形及連接尺寸：
|
公稱直徑DN（mm） |
管螺紋Rc Source ioint |
尺 寸 Dimensions |
重量（Kg）Weight |
||||
|
Do |
H |
Hi |
d |
||||
|
6 |
1/4 |
60 |
0.63 |
92 |
102 |
4 |
0.63 |
|
10 |
3/8 |
60 |
0.65 |
90 |
100 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
操作原理和結構說明：
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到 高點上密封起作用。
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用。
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好。
產品優點如下：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
產品缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較好。
內螺紋截止閥的種類按閥桿螺紋的位置分有，外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
