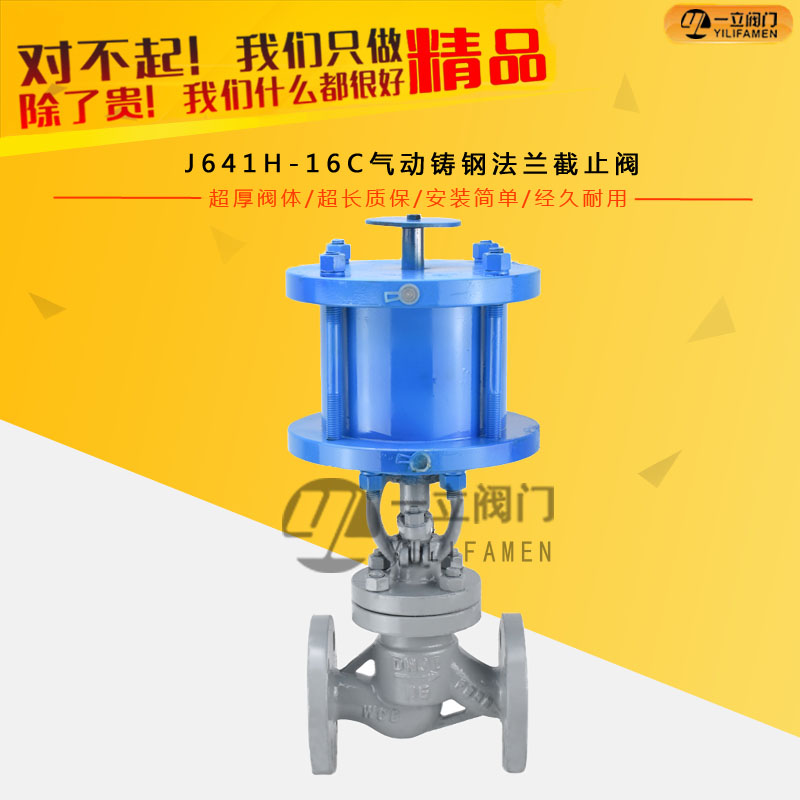

J641H-16C氣動鑄鋼法蘭截止閥
- 產品概述 J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796

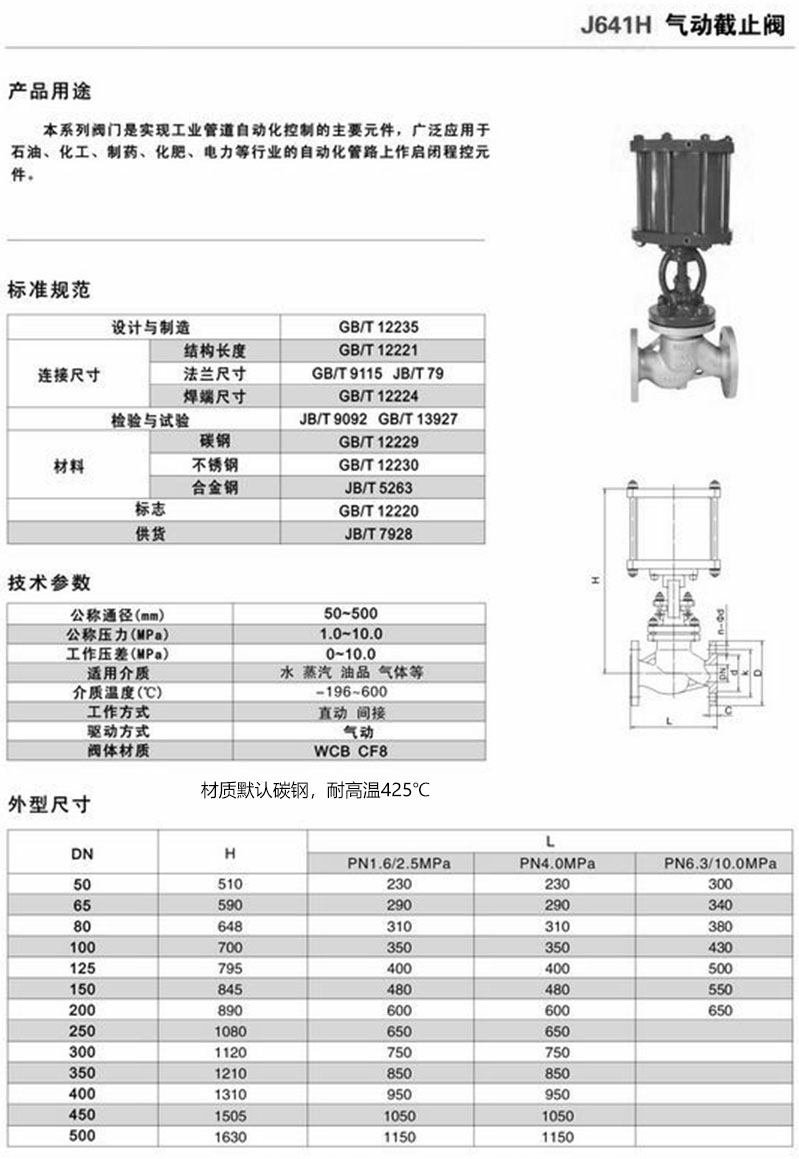

| 公稱通徑：DN15-DN300 | 公稱壓力：1.0MPa-4.0MPa |
| 適用介質：水、氣、油等 | 適用溫度：-20℃-120℃ |
| 閥體材質：碳鋼、不銹鋼 | 作用方式：雙作用、單作用(彈簧復位) |
| 控制方式：開關型、調節型 | 附件選擇：電磁閥 限位開關、氣源處理三聯件、手動機構 |
| 設計標準：GB/T12233 | 結構長度標準：GB/T12221 |
| 連接法蘭尺寸標準：GB/T9113、JB/T79 | 供貨：JB/T 79 |
| 序號 | 名稱 | 材質 |
|
|
| C | P | |||
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | |
| 3 | 螺栓 | 35 | 304 | |
| 4 | 閥瓣 |
WCB+堆焊304
或司太立、PTFE |
ZG1Cr18Ni9Ti
PTFE |
|
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 7 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 8 | 螺帽 | 35 | 304 | |
| 9 | 吊環螺栓 | 35 | 304 | |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | |
| 11 | 螺栓 | 35 | 304 | |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | |
| 13 | 填料 | 柔性石墨 | PTFE | |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | |
| 15 | 螺帽 | 35 | 304 | |
| DN | L | H | D | D1 | D2 |
| 15 | 130 | 291 | 95 | 65 | 46 |
| 20 | 150 | 300 | 105 | 75 | 56 |
| 25 | 160 | 353 | 115 | 85 | 65 |
| 32 | 180 | 390 | 140 | 100 | 76 |
| 40 | 200 | 518 | 150 | 110 | 84 |
| 50 | 230 | 555 | 165 | 125 | 99 |
| 65 | 290 | 630 | 185 | 145 | 118 |
| 80 | 310 | 683 | 200 | 160 | 132 |
| 100 | 350 | 745 | 220 | 180 | 156 |
| 125 | 400 | 855 | 250 | 210 | 184 |
| 150 | 480 | 870 | 285 | 240 | 211 |
| 200 | 600 | 954 | 340 | 295 | 266 |
| 250 | 730 | 1065 | 405 | 355 | 319 |
| 300 | 850 | 1185 | 460 |
咨詢：J641H-16C氣動鑄鋼法蘭截止閥
