產品概述：

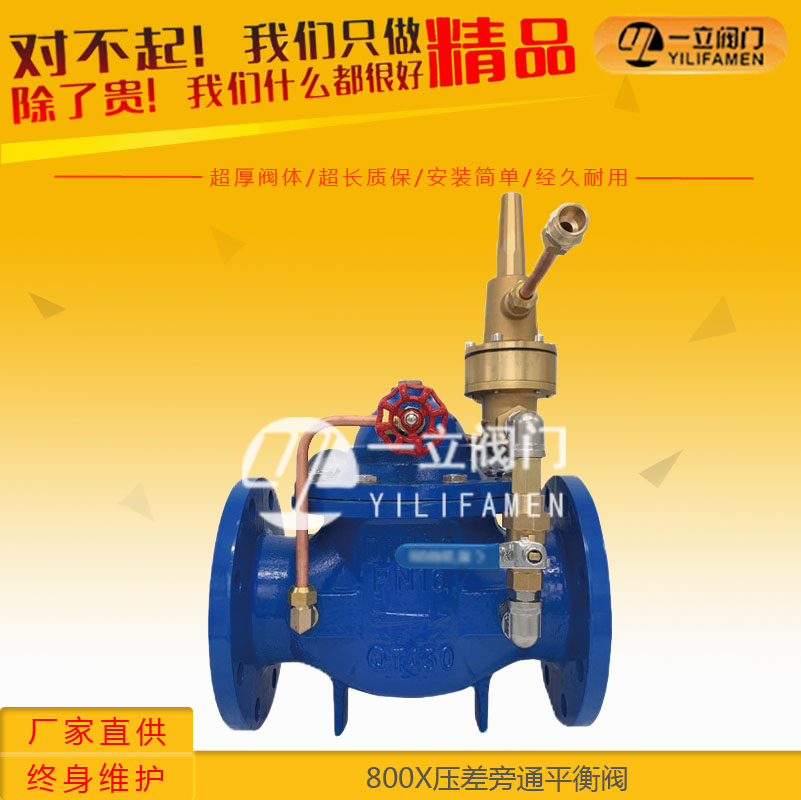

800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可符合系統的利用率，保持壓差的恒定值，并可降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥相較于其他平衡閥的地方在于它沒有執行機構，靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥。

結構特點和用途：

800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便。本系列閥門產品用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理：

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

800X壓差旁通平衡閥技術參數：
公稱口徑：DN50～600mm
公稱壓力：1.0/1.6Mpa
工作溫度：-10℃～80℃
密封試驗：1.1 倍的公稱壓力
殼體試驗：1.5 倍的公稱壓力

規格跟尺寸：
