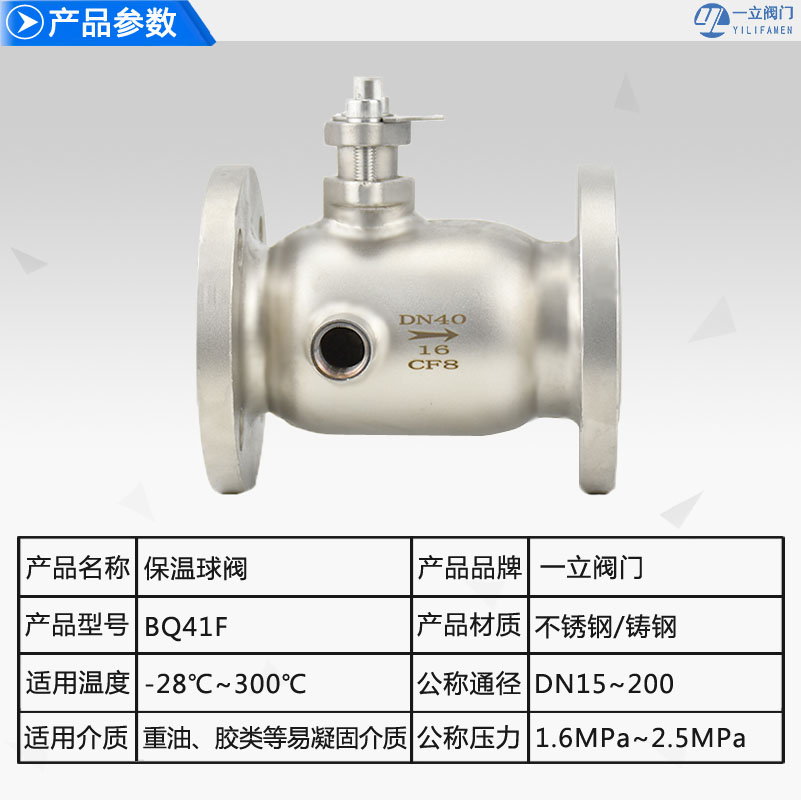

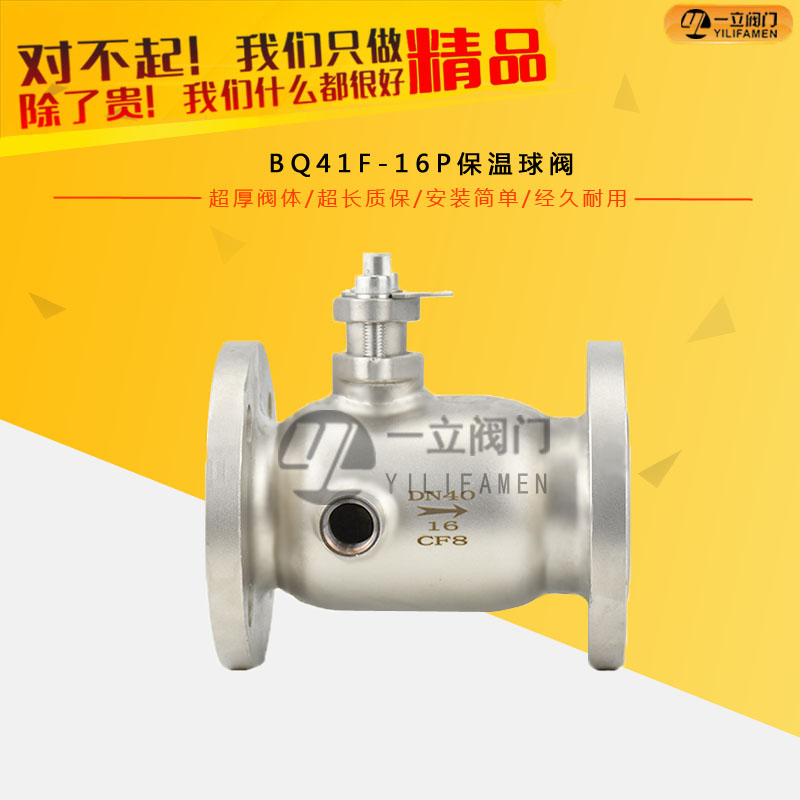

產品概述：



該系列縮徑保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。該閥門由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,可變徑,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

產品特點：

特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

主要零件材料：

主要技術規范：

適用范圍：



根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶

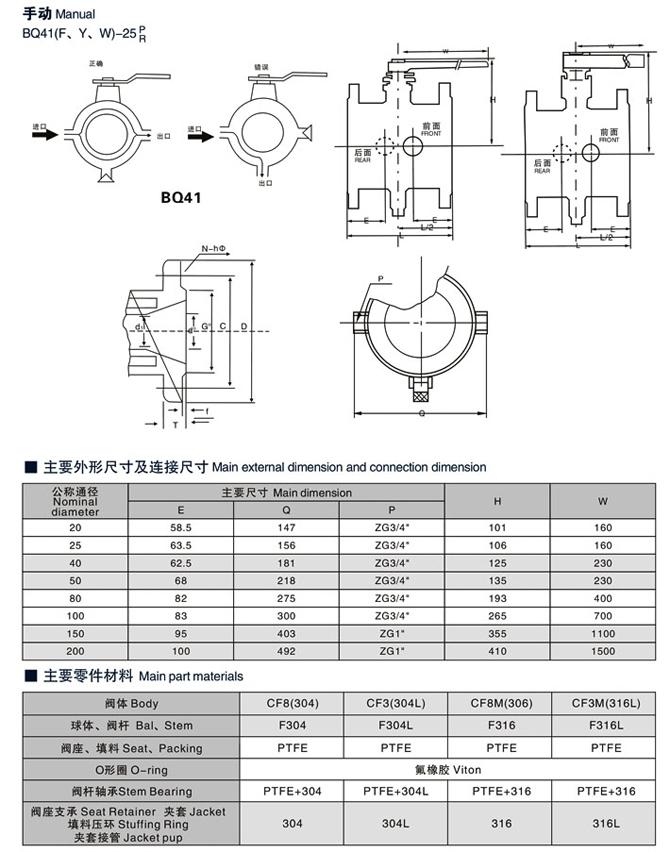

結構尺寸表：



I型連接尺寸

公稱通徑DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3-8
20	150	105	75	55	14	2	4-Φ14	3-8
25	160	115	85	65	14	2	4-Φ14	3-8
32	165	135	100	78	16	2	4-Φ18	1-2
40	180	145	110	85	16	3	4-Φ18	1-2
50	200	160	125	100	16	3	4-Φ18	1-2
65	220	180	145	120	18	3	4-Φ18	1-2
80	250	195	160	135	20	3	4-Φ18	1-2
100	280	215	180	155	20	3	4-Φ18	1-2
125	320	280	240	210	22	3	4-Φ23	1-2
150	360	335	295	265	26	3	4-Φ23	1-2

Ⅱ型連接尺寸

公稱通徑DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3-8
20	150	105	75	55	14	2	4-Φ14	3-8
25	160	115	85	65	14	2	4-Φ14	3-8
32	165	135	100	78	16	2	4-Φ18	1-2
40	180	145	110	85	16	3	4-Φ18	1-2
50	200	160	125	100	16	3	4-Φ18	1-2
65	220	180	145	120	18	3	4-Φ18	1-2
80	250	195	160	135	20	3	4-Φ18	1-2
100	280	215	180	155	20	3	4-Φ18	1-2
125	320	280	240	210	22	3	4-Φ23	1-2
150	360	335	295	265	26	3	4-Φ23	1-2
