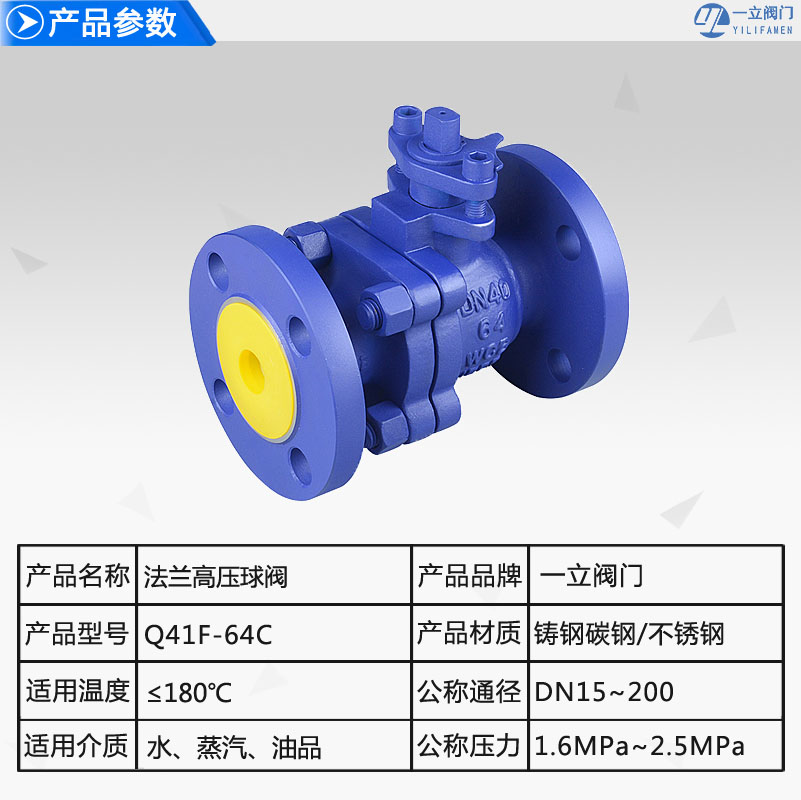

Q41F-64C 法蘭高壓球閥

  • 產品用途： Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品用途：

Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

產品特點：

1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
性能參數：

型號

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作壓力（MPa）

1.6~2.5

適用溫度（℃）

≤180

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳素鋼鑄鋼

鉻鎳系不銹鋼

球體、閥桿

鉻/鉻鎳/鉻鎳鉬系不銹鋼

鉻鎳系不銹鋼

密封圈

柔性石墨墊圈/316＋柔性石墨墊圈

填料

聚四氟乙烯

PN1.6MPa 主要連接尺寸及重量：

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160


PN2.5MPa 主要連接尺寸及重量：

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175


PN4.0MPa 主要連接尺寸及重量：

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190


PN6.4MPa 主要連接尺寸及重量：

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250


PN10MPa 主要連接尺寸及重量：

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75

球閥說明書
　　1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
　　2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
　　3、使用限制
　　溫度和壓力限制
　　l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
　　l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。
　　l 閥的公稱壓力等級 （PN），可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar（4.0MPa））。
　　l 電動或氣動執行機構的注意事項參見其相應的說明書。
　　4、 安裝
　　1）、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
　　2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
　　3）、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
　　4）、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
　　5）、本類閥應安裝在管道的水平方向或垂直方向。
　　6）、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
　　7）、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
　　４、操作和使用
　　1）、操作前須確認管路和閥已被沖洗過。
　　2）、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（900）時，閥關斷。反向旋轉1/4圈（900）時，閥開啟。
　　3）、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
　　5、 維修
　　擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
　　注意:
    ●球閥在關閉狀態下，閥體內部依舊存在受壓流體
　　●維修前，解除管線壓力并使閥門處于打開位置
　　●維修前，斷開電源或氣源
　　●維修前，將執行機構與支架脫離
　　1）、填料處得再鎖緊
　　l 若填料涵處有微泄發生，須再鎖緊閥桿螺母 （13）.
　　l 注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
　　2）、更換閥座和密封件.
　　A）、拆卸
　　l 使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.
　　l 關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。
　　l 依序拆卸驅動裝置-執行機構（20）、連接支架（18）、、防松墊圈（14）、閥桿螺母（13）、蝶形彈片（12）、格南（11） 、耐磨片（10）、閥桿填料（9）
　　l 拆卸體蓋連接螺栓（5）和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈（16）。
　　l 確認閥球（3）在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。
　　l 由閥體中孔向下輕推閥桿（6）直到完全取出，然后取出O型圈（8）及閥桿下填料（7）
　　注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位
　　B）、重新組裝
　　l 清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件
　　l 按拆卸的相反順序進行組裝。
　　l 用規定的扭矩，交叉鎖緊法蘭連接螺栓（5）。
　　l 用規定的扭矩，鎖緊閥桿螺母（13）
　　l 安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
　　l 如有可能，請在回裝管道前，按相關標準對閥進行壓力密封測試和性能測試。

咨詢：Q41F-64C 法蘭高壓球閥
