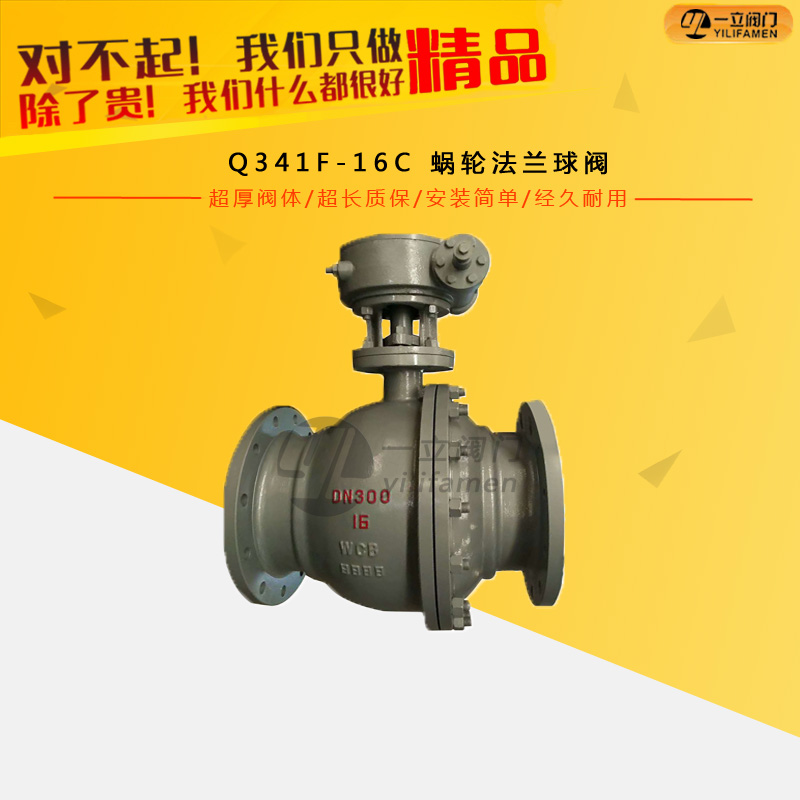

Q341F-16C 蝸輪法蘭球閥

蝸輪球閥產品概述：蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點： 1．流體阻力小，其阻力系數與同

咨詢熱線：0577-67313796

產品詳情

蝸輪球閥產品概述：

蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質流損較小。球閥旋轉90°可全關全開，啟閉快。與相同規格的閘閥、截止閥比較、球閥體積較小、重量較輕，便于管道安裝。

球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

產品特點：

1、流體阻力小，全通徑的球閥基本沒有流阻。

2、結構簡單、體積小、重量輕。

3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

技術規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

設計標準：

設計與制造按GB/T12237

結構長度按GB/T12221

法蘭連接尺寸按JB/T79

檢驗按JB/T9092

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料：

名稱	材料
閥體 /閥蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球體	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
閥桿	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
閥座	PTFE/PPL
填料 /墊片	PTFE/PPL					石墨
螺栓	不銹鋼					35CrMoA
螺母	不銹鋼					45、35CrMoA
渦輪	鑄鐵

主要外形及連接尺寸：

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457

1.6MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸 (mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要連接尺寸：

型號 Type	公稱通徑 DN(mm)	尺寸(mm)
型號 Type	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200
