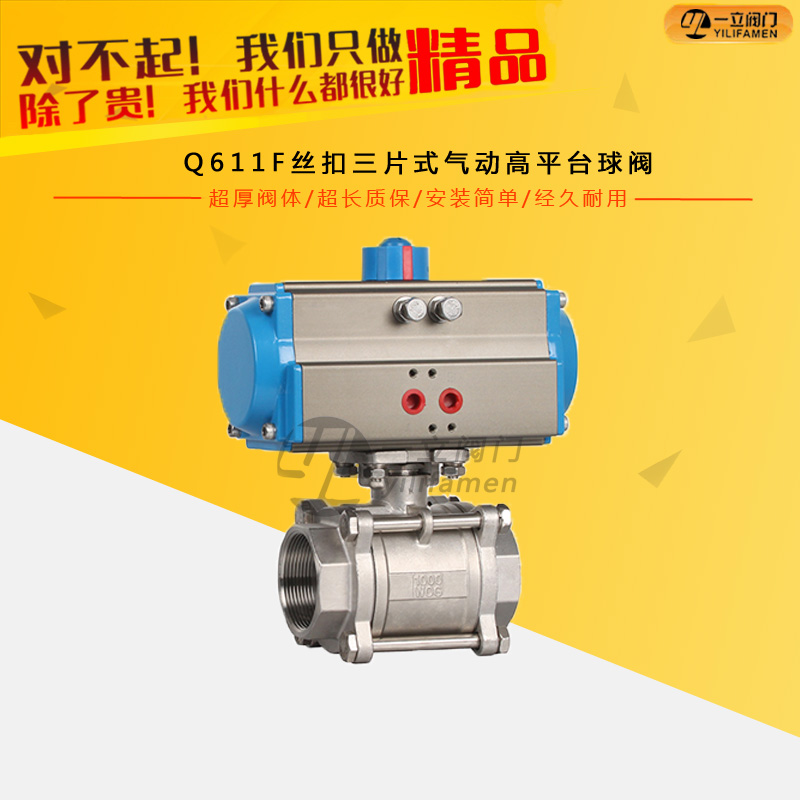

Q611F絲扣三片式氣動高平臺球閥
- 概述： Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕
- 咨詢熱線：0577-67313796
-
專業(yè)流體成套閥門設備供應商
國內外閥門行業(yè)引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業(yè)引領者
0577-67313796
|
序號NO |
零件名稱 |
材質 |
|
1 |
密封圈 |
聚四氟乙烯PTFE |
|
2 |
球體 |
不銹鋼SS316 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
|
4 |
閥蓋 |
不銹鋼SS316 |
|
5 |
閥體 |
不銹鋼CF8M |
|
6 |
閥桿 |
不銹鋼SS316 |
|
7 |
止推墊圈 |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
填料壓蓋螺母 |
不銹鋼SS304 |
|
10 |
墊圈 |
不銹鋼SS304 |
|
11 |
閥桿螺母 |
不銹鋼SS304 |
|
12 |
手柄套 |
塑料 |
|
13 |
手柄 |
不銹鋼SS304 |
|
Q11F-16P一片式 |
||||||||
|
INCH |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
DN |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
39 |
44 |
56.5 |
58 |
71 |
78 |
83 |
100 |
|
H |
32.05 |
34.5 |
43.5 |
47 |
55 |
60.5 |
74.5 |
80.5 |
|
D |
5 |
7 |
9.2 |
12.5 |
16 |
20 |
24.5 |
32 |
|
A |
70 |
70 |
90 |
90 |
110 |
110 |
140 |
140 |
|
Q11F-16P二片式 |
||||||
|
INCH |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
55 |
66 |
77 |
87 |
98.5 |
115 |
|
H |
47 |
55 |
60.5 |
63.5 |
78 |
87 |
|
D |
15 |
20 |
25 |
32 |
40 |
50 |
|
A |
102 |
125 |
143 |
143 |
178 |
178 |
|
Q11F-16P一片式 |
|||||||||||
|
INCH |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
DN |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
39 |
44 |
56.5 |
58 |
71 |
78 |
83 |
100 |
162 |
182 |
230 |
|
H |
32.05 |
34.5 |
43.5 |
47 |
55 |
60.5 |
74.5 |
80.5 |
128 |
137 |
173 |
|
D |
5 |
7 |
9.2 |
12.5 |
16 |
20 |
24.5 |
32 |
65 |
80 |
100 |
|
A |
70 |
70 |
90 |
90 |
110 |
110 |
140 |
140 |
247 |
247 |
295 |
