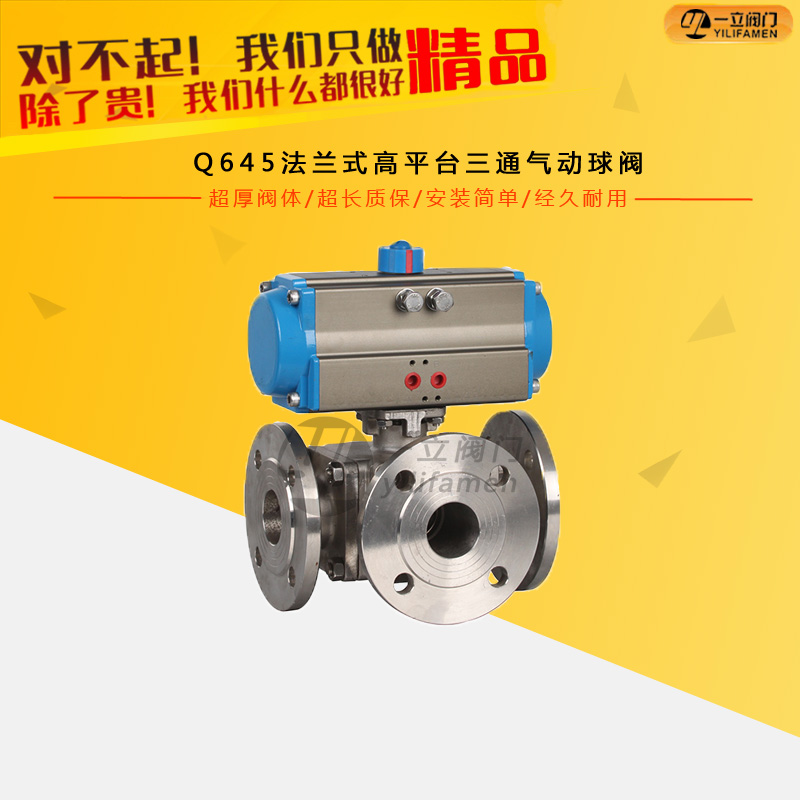

Q645法蘭式高平臺三通氣動球閥

一、Q644/Q645氣動三通球閥簡介： 1、Q644/Q645氣動三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接，可靠性高，設計實現了輕量化 2、三通球閥使用壽命長，流通能力大

Q644/Q645氣動三通球閥簡介：

1、Q644/Q645氣動三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接，可靠性高，設計實現了輕量化

2、三通球閥使用壽命長，流通能力大，阻力小

3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態

球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。

Q644/Q645氣動三通球閥優點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

產品特點：

※ 實心球芯，用料足。同等規格產品比同行重。

※ 防火，防靜電處理，閥桿防爆出裝置，保證系統。

※ 高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接。互換性好

※ 硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。

產品參數：

氣動執行器	雙作用單作用常閉式單作用常開式
附件可選	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN10-400mm
公稱壓力	1.6MPa-6.4MPA
適用溫度	PTFE:-30~+180℃，PPL：-30～250℃
連接方式	法蘭式，螺紋式，焊接式，卡箍快裝式
閥體結構	A型
閥體材質	WCB、304、316、316L
閥板材質	WCB、304、316、316L
閥座襯里	PTFE、PPL
適用介質	蒸汽、水液，氣體等

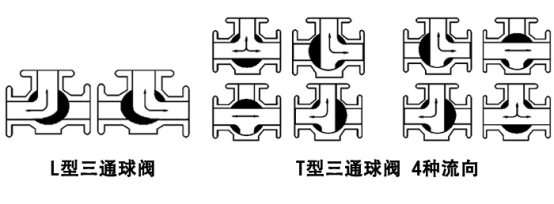

流向示意圖：

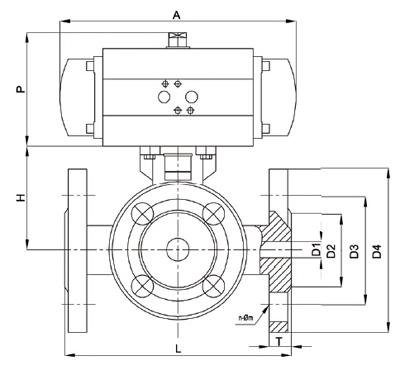

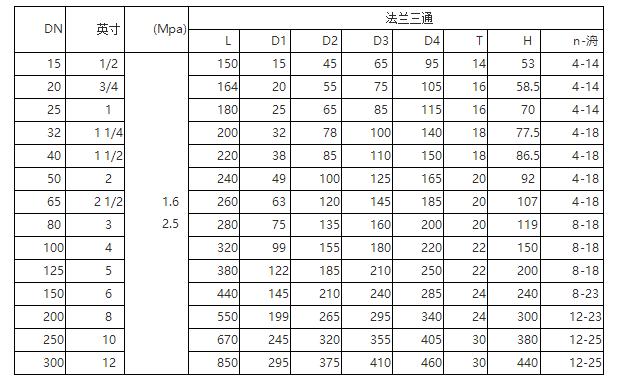

產品外形及尺寸：

Q644/Q645氣動三通球閥工作原理：

A、開啟過程

1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的**幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

咨詢：Q645法蘭式高平臺三通氣動球閥
