氣動襯氟三通球閥

氣動襯氟三通球閥產品概述: 襯氟三通換向球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密、結構緊湊、重量輕、維修方便等優點。在

咨詢熱線：0577-67313796

產品詳情

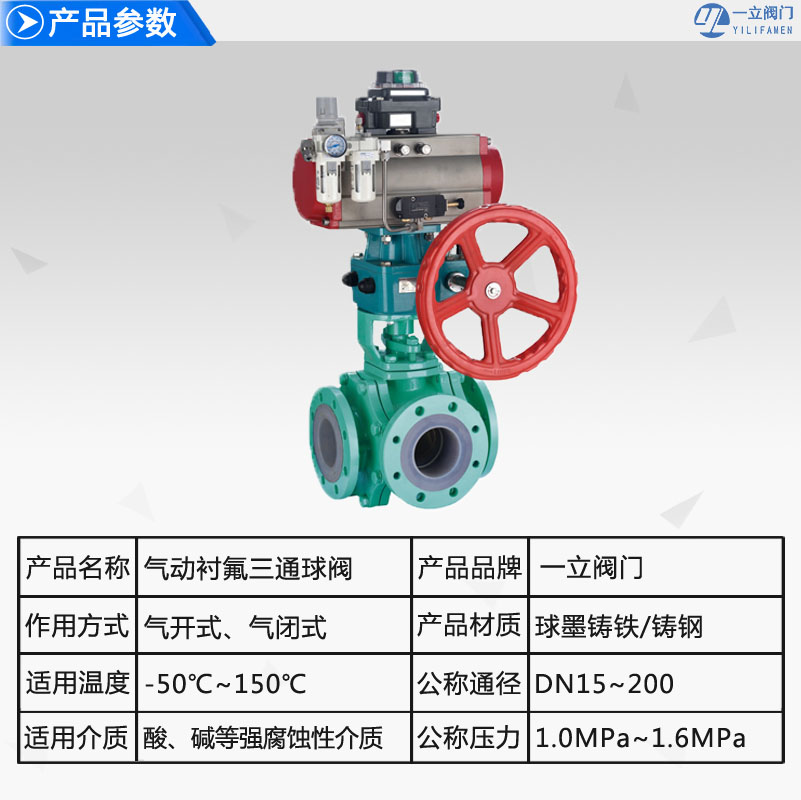

氣動襯氟三通球閥

產品概述:

襯氟三通換向球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密、結構緊湊、重量輕、維修方便等優點。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯 (F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙稀(PFA)等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，故密封性能好。該閥可配以閥門定位器輸入控制信號(4-20mADC或1-5V DC)氣源即可控制運轉，亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。兩閥座密封三通換向球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封三通換向球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

產品特點:

1. 耐腐蝕：幾乎能耐所有介質(包括濃硝酸和王水)的腐蝕；

2. 流通能力大，且介質流向不受限制；

3. 密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低；

4. 除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質；

5. 結構簡單，維修方便；

6. 配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。

控制方式：

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換，能使相互垂直的兩個通道連通:氣動三通T型球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

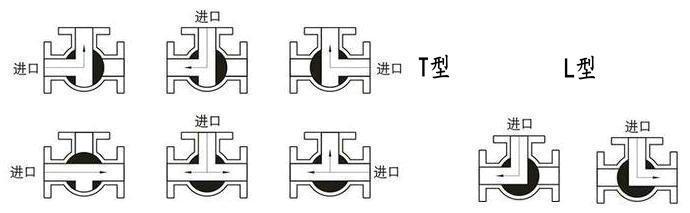

流向圖：

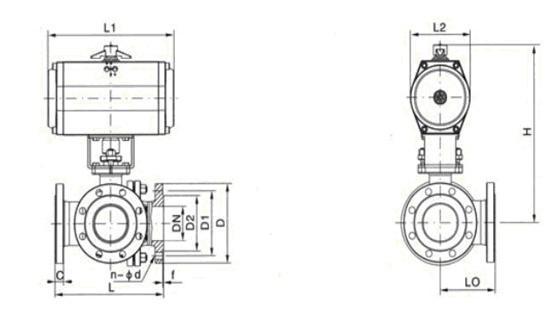

結構圖及尺寸：

PN1.6MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	108	95	65	45	14	4-φ14
20	117	105	75	55	14	4-φ14
25	127	115	85	65	14	4-φ14
32	140	135	100	78	16	4-φ18
40	165	145	110	85	16	8-φ18
50	178	160	125	100	16	8-φ18
65	191	180	145	120	18	8-φ18
80	203	195	160	135	20	8-φ18
100	229	215	180	155	20	8-φ18
125	356	245	210	185	22	8-φ18
150	394	280	240	210	24	8-φ23
200	457	335	295	265	26	12-φ23

PN2.5MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	165	135	100	78	18	4-φ18
40	180	145	110	85	18	4-φ18
50	200	160	125	100	20	4-φ18
65	220	180	145	120	22	8-φ18
80	250	195	160	135	22	8-φ18
100	280	230	190	160	24	8-φ23
125	320	270	220	188	28	8-φ25
150	360	300	250	218	30	8-φ25
200	400	360	310	278	34	12-φ25

PN4.0MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	180	135	100	78	18	4-φ18
40	200	145	110	85	18	4-φ18
50	220	160	125	100	20	4-φ18
65	250	180	145	120	22	8-φ18
80	280	195	160	135	22	8-φ18
100	320	230	190	160	24	8-φ23
125	360	270	220	188	28	8-φ25
150	400	300	250	218	30	8-φ25
200	500	375	320	282	38	12-φ25

咨詢：氣動襯氟三通球閥
