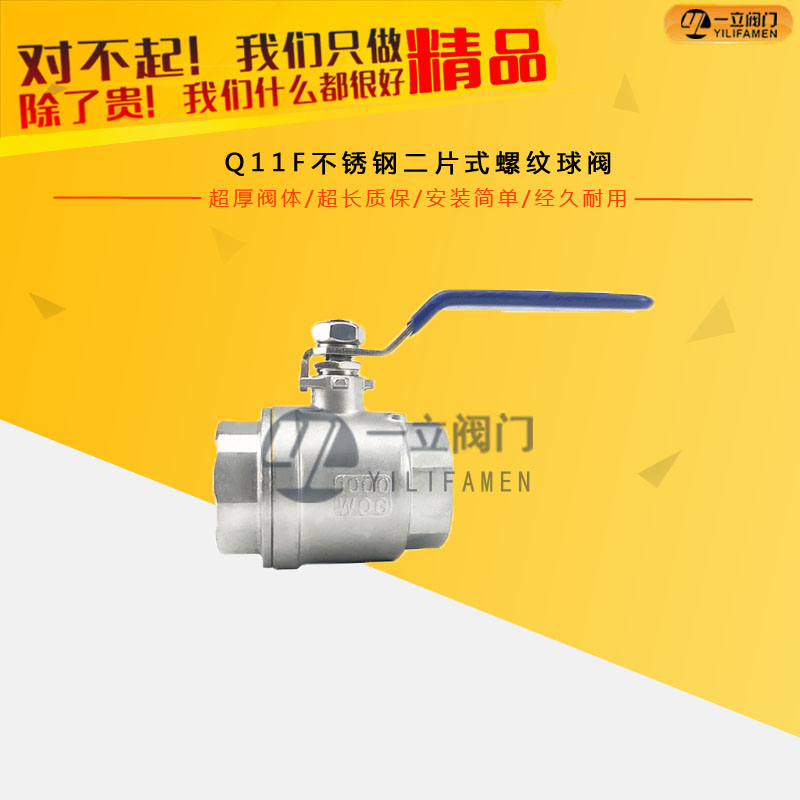

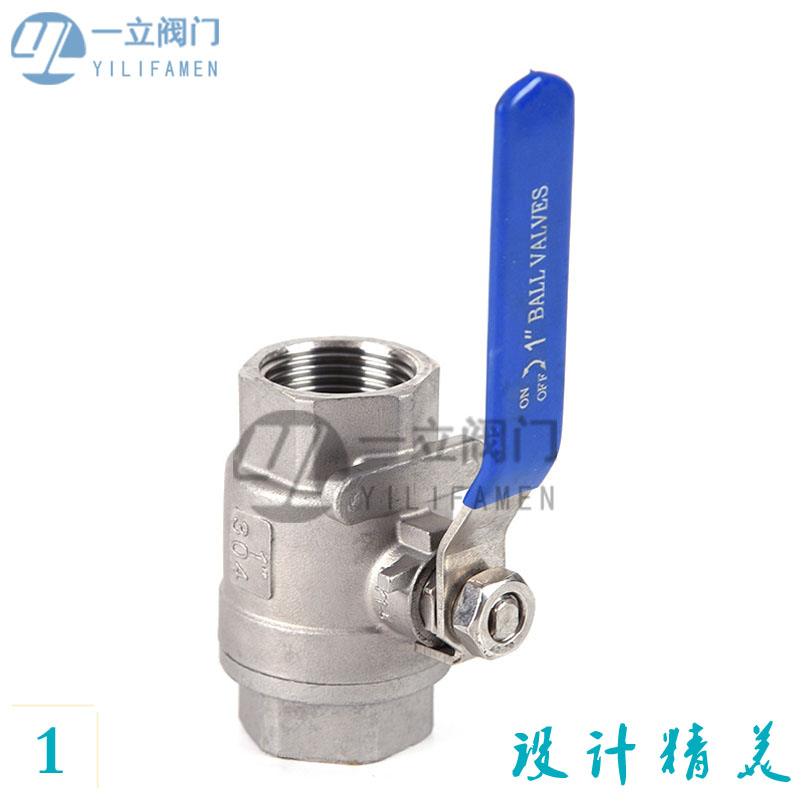

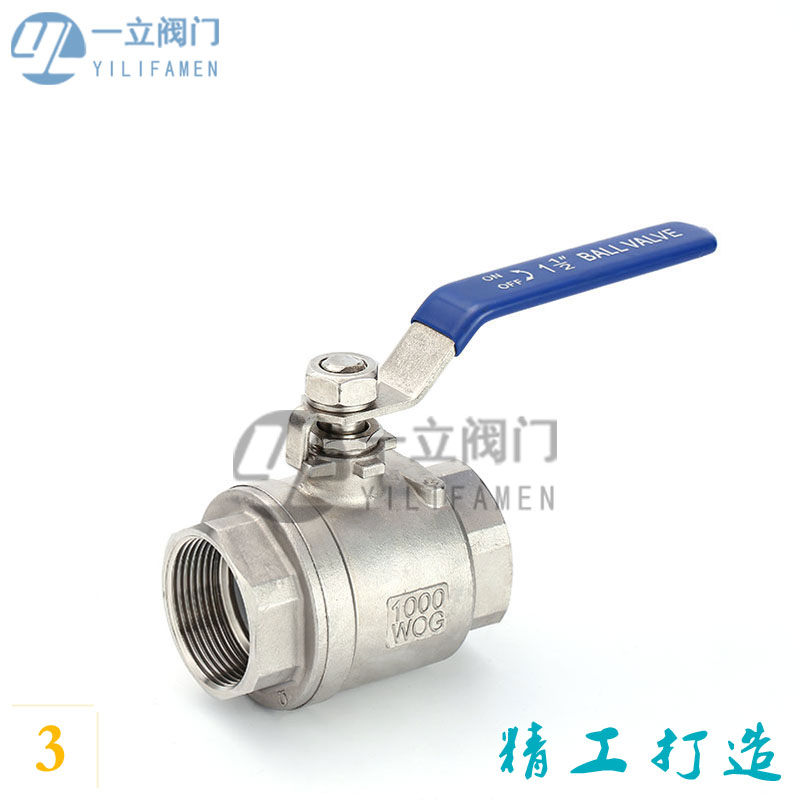

Q11F不銹鋼二片式螺紋球閥
- 產品詳情： Q11F二片式球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796

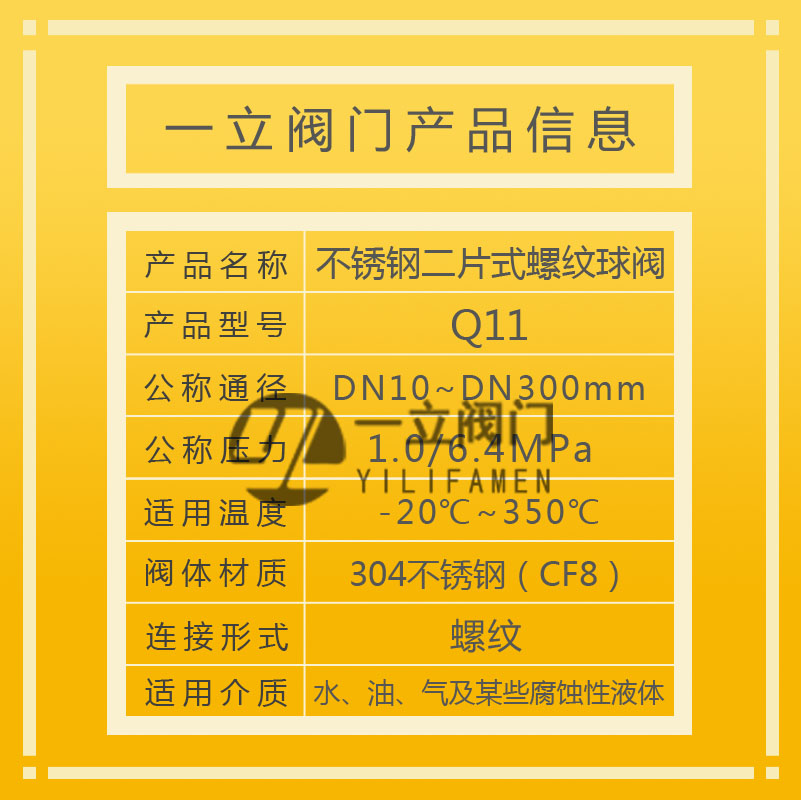

Q11F二片式球閥產品特征：
|
公稱壓力 |
適用穩定范圍 |
適用介質 |
螺紋類型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
Q11F兩片式球閥主要零件材料：
|
零件名稱 |
材質 |
|
|
密封圈 |
聚四氟乙烯PTFE |
碳鋼 |
|
球體 |
不銹鋼SS316 |
碳鋼WCB |
|
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄套 |
不銹鋼SS304 |
塑料PLASTIC |
|
手柄 |
塑料 |
不銹鋼SS304 |
Q11F二片式球閥主要連接尺寸及重量：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
咨詢：Q11F不銹鋼二片式螺紋球閥
