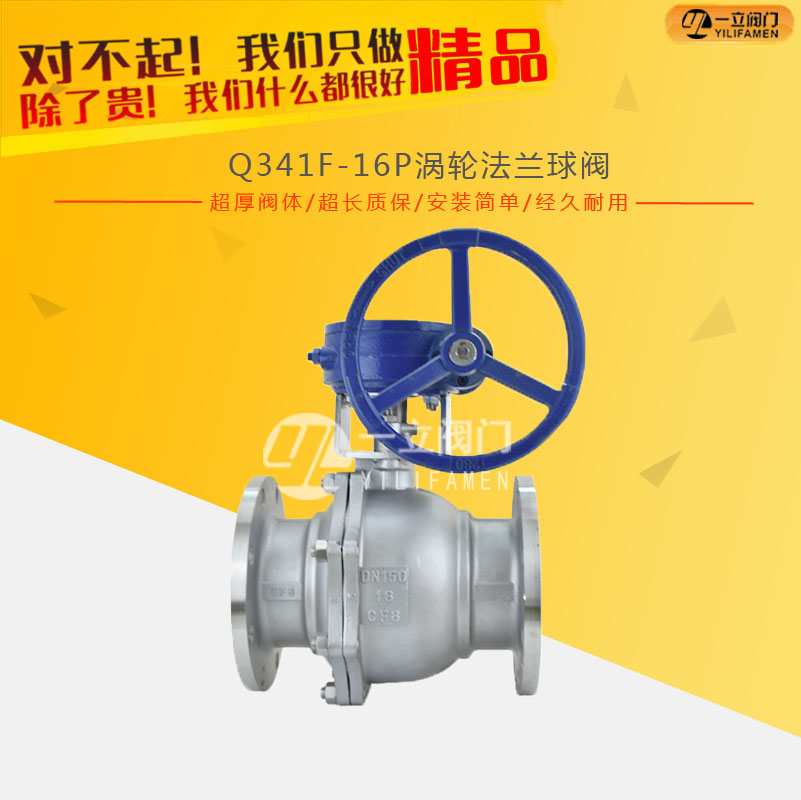

Q341F-16P渦輪法蘭球閥
- Q341F不銹鋼蝸輪浮動法蘭球閥概述: 球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
|
序號 NO |
零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 |
A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
| 設計依據 | 國標系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
| 公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 |
160 |
