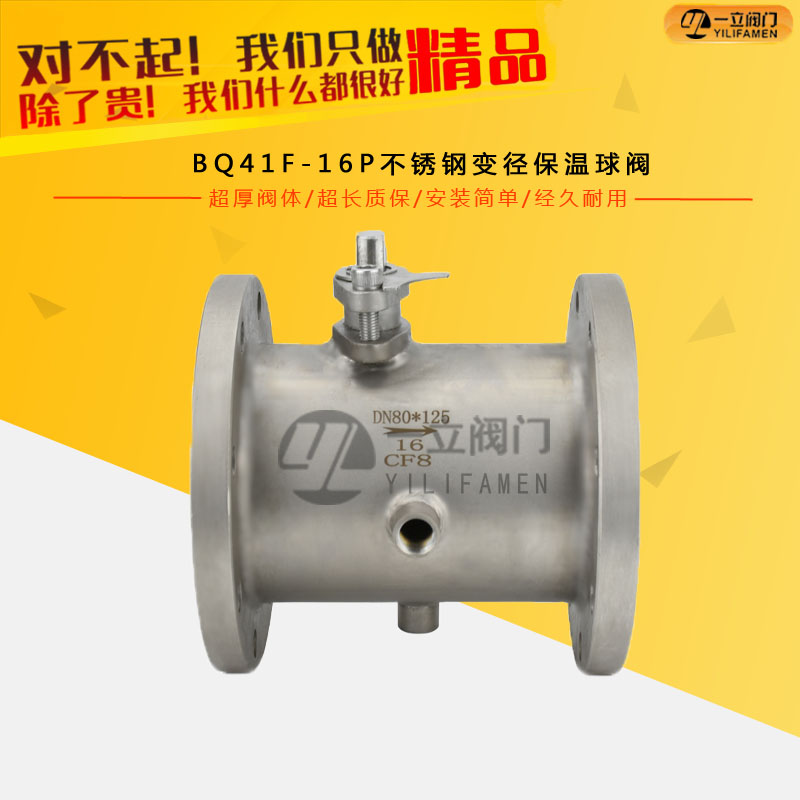

BQ41F-16P不銹鋼變徑保溫球閥
- 產品概述： BQ41F夾套保溫球閥該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
產品名稱
|
BQ41F,BQ41H保溫夾套球閥
|
|
產品型號
|
BQ41F、BQ41H
|
|
公稱通徑
|
DN20-200mm
|
|
壓力范圍
|
1.6-2.5MP
|
|
閥體材質
|
鑄鋼、不銹鋼
|
|
設計標準 |
ASME B 16.34 GB/T 12224 |
|
結構長度 |
ASME B 16.10 GB/T 12221 |
|
連接法蘭 |
ASME B 16.5 JB/T 79 |
|
驅動方 |
手動、電動、氣 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
|
序號 |
零件名稱 |
材 質 |
|
|
GB |
ASTM |
||
|
1 |
夾套 |
25 |
A105 |
|
2 |
閥座 |
WCB |
A216-WCB |
|
3 |
閥體 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、對位聚苯 |
|
|
5 |
球體 |
|
|
|
6 |
閥桿 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料壓蓋 Gland |
WCB |
A216-WCB |
|
公稱通徑 (DN) |
b |
L |
D |
E |
Q |
H |
W |
管螺紋 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4″ |
19 |
117 |
40 |
11/2″ |
58.5 |
147 |
101 |
170 |
G3/4″ |
|
25 |
1″ |
25 |
127 |
50 |
2″ |
62.5 |
156 |
106 |
170 |
G3/4″ |
|
40 |
11/2″ |
38 |
165 |
65 |
21/2″ |
63.5 |
181 |
125 |
250 |
G3/4″ |
|
50 |
2″ |
51 |
178 |
80 |
3″ |
68 |
218 |
135 |
250 |
G3/4″ |
|
80 |
3″ |
76 |
229 |
150 |
6″ |
82 |
275 |
193 |
350 |
G3/4″ |
|
100 |
4″ |
102 |
254 |
200 |
8″ |
83 |
300 |
265 |
420 |
G3/4″ |
|
150 |
6″ |
152 |
292 |
250 |
10″ |
95 |
403 |
355 |
1000 |
G3/4″ |
|
200 |
8″ |
203 |
330 |
300 |
12″ |
100 |
492 |
410 |
1300 |
G3/4″ |
咨詢：BQ41F-16P不銹鋼變徑保溫球閥
