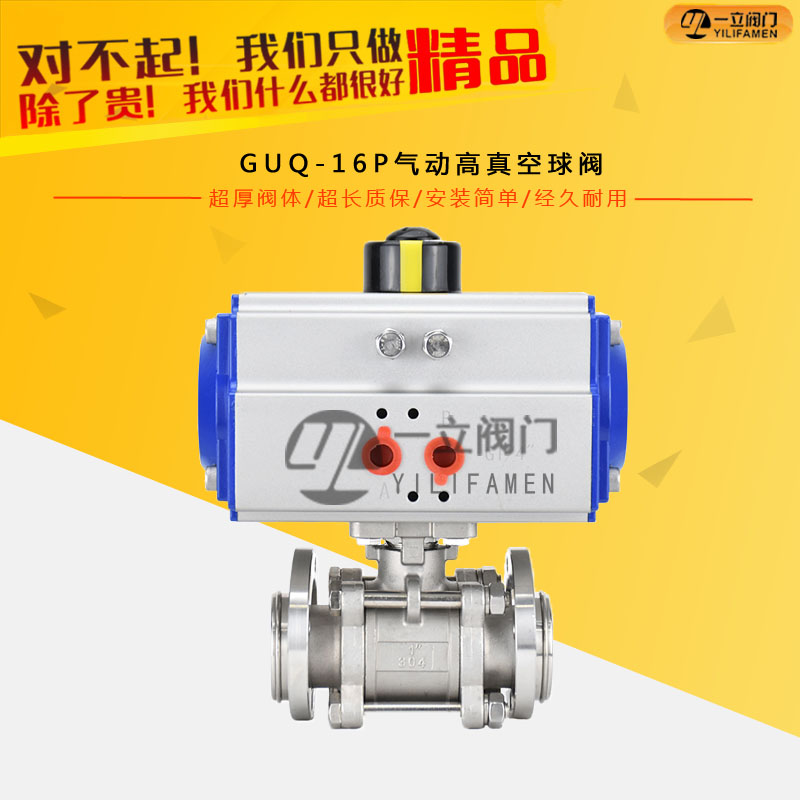

GUQ-16P氣動高真空球閥

產品概述： GUQ氣動高真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.310-7～6105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥適用氣體,液體等正/負壓力管道系統,符合

咨詢熱線：0577-67313796

產品詳情

產品概述：

GUQ氣動高真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥適用氣體,液體等正/負壓力管道系統,符合標準。

主要性能：

（1）、漏率:1.3×10-9Pa.M3/S

（2）、壓力范圍:5×10-7Pa～0.6Mpa

（3）、工作溫度:-30℃～+232℃

（4）、氣源壓力:0.4～0.6 Mpa

（5）、工作介質:水、蒸氣、酸、堿

（6）、安裝位置:任意

（7）、原理:采用氣動執行器驅動閥桿轉90°達到開關目的。

主要零件材料：

①閥體：304、316L；

②球體：316L；

③密封件：增強聚四氟乙烯

產品特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

（1）、密封漏率小；

（2）、開關扭矩小,配置氣動執行器小，工作穩定；

（3）、結構緊湊,重量輕,外形簡潔、美觀；

參數表：

產品名稱	GUQ氣動高真空球閥
產品型號	GUQ
公稱通徑	DN10-300
壓力范圍	--
閥體材質	不銹鋼304L/R、316L/R

氣動真空球閥快卸法蘭連接尺寸（標準：GB4982）：

型號	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170

氣動真空球閥衛生級法蘭連接尺寸（標準：ISO-2852）：

型號	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

氣動真空球閥活套法蘭連接尺寸（標準：GB6070）：

型號	DN	A	B	n	c	L	H
GUQ-16R	16	60	45	4	6.6	75	100
GUQ-20R	20	65	50	4	6.6	90	110
GUQ-25R	25	70	55	4	6.6	100	125
GUQ-32R	32	90	70	4	9	110	155
GUQ-40R	40	100	80	4	9	120	170
GUQ-50R	50	110	90	4	9	135	210
GUQ-65R	65	130	110	4	9	150	260
GUQ-80R	80	145	125	8	9	200	320
GUQ-100R	100	165	145	8	9	250	400

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
