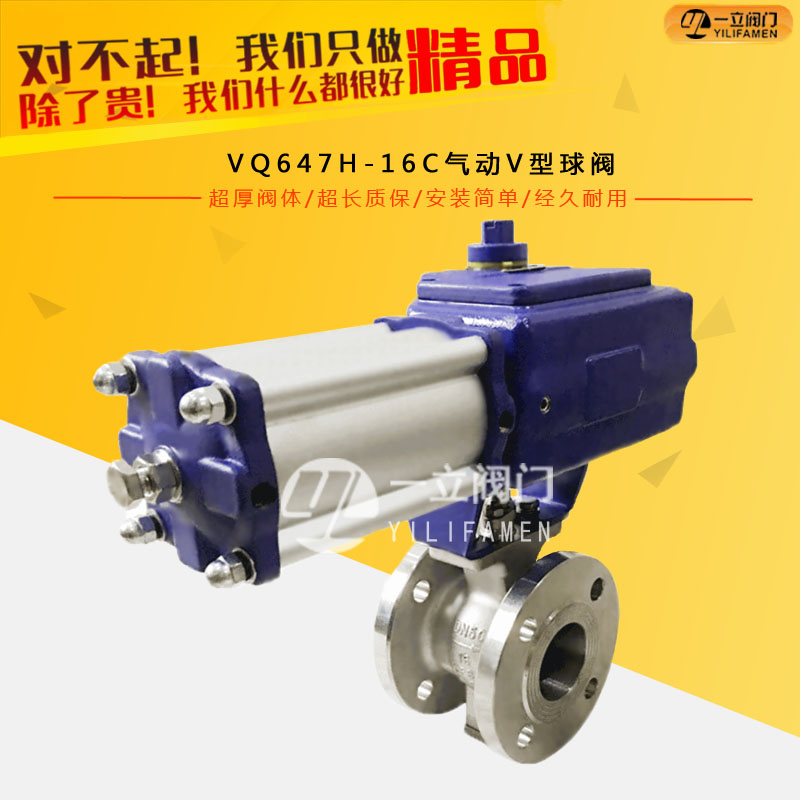

VQ647H-16C氣動V型球閥

產品簡介： VQ647H、VQ677H氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能好。球芯與閥座不會產生卡阻或脫離，使用長。球芯上的V形切口與金屬閥座之間具

咨詢熱線：0577-67313796

產品詳情

產品簡介：

VQ647H、VQ677H氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能好。球芯與閥座不會產生卡阻或脫離，使用長。球芯上的V形切口與金屬閥座之間具有剪切作用，適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得優。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門具有近似等有分比的流量特性、可調范圍大，還具有調節與定位的功能。

1、VQ647H氣動V型球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得實用新型，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

2、 VQ647F氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。

產品特點：

●氣動球閥執行器采用鋁合金壓鑄工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。

●氣動球閥采用壓鑄工藝制作的鋁合金活塞，保證了雙活塞的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。

●活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次.

●閥體設計，鑄造均采用精鑄工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。

●閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。

●氣動球閥可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。

研制生產的法蘭連接V型球閥具有加載碟形彈簧或圓柱彈簧的閥座結構設計、球體V型切口設計、球體和閥座的密封面硬化處理等特點。

產品性能參數：

公稱通徑D（mm）

100

125

150

200

250

300

額定流量系數Cv

110

170

280

410

750

1120

1850

2950

3800

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性、快開性

閥板轉角（度）

0°～90°（可調）

允許泄漏量等級

軟密封：零泄露硬密封：≤10－－5額定流量系數

作用形式

雙作用/單作用（彈簧復位式）

控制型式

切斷型/調節型

執行器

型號

AT系列、GT系列、AW系列、ZSQ系列等

氣源壓力

凈化壓縮空氣（氮氣）0.3-0.7MPa

調節型

輸入信號

電流信號：0～10mA、4～10mA 氣源信號20～100kPa

基本誤差

帶定位器≤±1.5%

回差

帶定位器≤1.5%

死區

帶定位器≤0.6%

可調節比

250:1

300:1

切斷型

回訊電壓

AC220V、AC110V、DC24V、

切斷時間

0.5 S

1.0 S

2.5～4.0 S

7.0 S

零件材料：

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

外形尺寸：

公稱或壓力級	公稱口徑		尺寸（mm）
公稱或壓力級	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

咨詢：VQ647H-16C氣動V型球閥
