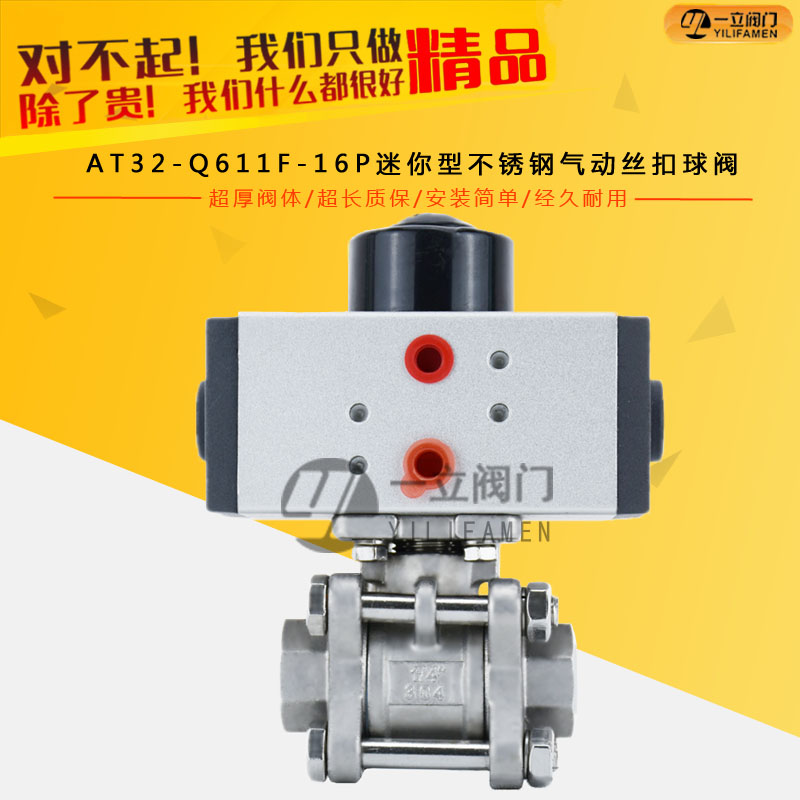

AT32-Q611F-16P迷你型不銹鋼氣動絲扣球閥
- 產品概述： 它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90，就可以實現閥門換向和一進兩出或兩進一出的功能。該產品密封性能分為金屬密封與軟密封。具有結構緊湊、體積精
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
產品名稱
|
Q611F氣動絲扣球閥
|
|
產品型號
|
Q611F
|
|
公稱通徑
|
DN15-DN100mm
|
|
壓力范圍
|
1.6-4.0MPa
|
|
閥體材質
|
不銹鋼
|
|
公稱通徑 DN(mm) |
6-100 |
|||||
|
公稱壓力 PN(MPa) |
1.6 |
|||||
|
公稱壓力 PS(MPa) |
強度試驗 |
2.4 |
||||
|
密封試驗 |
1.8 |
|||||
|
材料 \ 材料代號 |
C |
P |
R |
|||
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球體 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
閥桿 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28 ℃ -300 ℃ |
|||||
|
氣動裝置 |
型號 |
OBD 系列 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||
|
口徑 |
尺 寸(mm) |
氣動裝置型號(僅供參考) |
|||||||||
|
三段式 |
對焊式 |
承插焊式 |
|||||||||
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
||
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
OBD50 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
OBD50 |
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
OBD50 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
OBD50 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
OBD50 |
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
OBD65 |
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
OBD65 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
OBD80 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
/ |
/ |
/ |
/ |
OBD80 |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
/ |
/ |
/ |
/ |
OBD100 |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
/ |
/ |
/ |
/ |
OBD130 |
