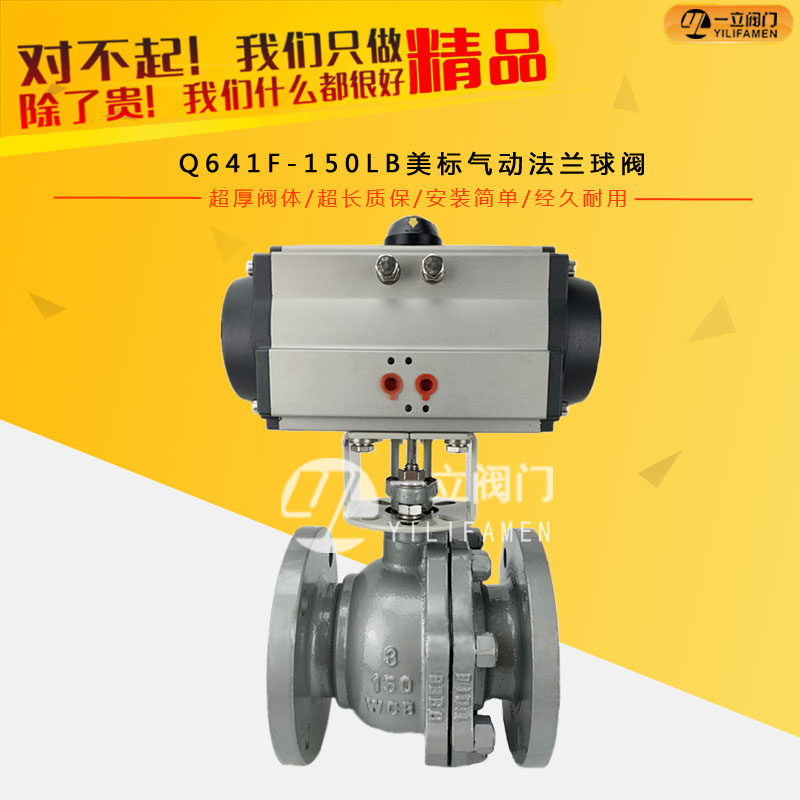

Q641F-150LB美標氣動法蘭球閥

產品介紹： Q641F系列氣動O型球閥是一種轉角為90的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品

咨詢熱線：0577-67313796

產品詳情

產品介紹：

Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

Q641F氣動法蘭球閥系列產品是在法蘭球閥上裝置氣動執行器、電磁閥、氣源三聯件等組件后，可實現遠程自動控制的一種壓縮空氣驅動的自控球閥。適合于大規模集中控制的管路閥門，特別是閥門適用現場不適用電源等驅動源的場合。這種氣動法蘭球閥也可以加裝手輪機構，通過鎖定開關的可實現自動和手動的切換。根據工況需要客戶根據實際工況需要選用單作用氣動執行器和雙作用執行器以實現不同的控制要求。
氣動球閥廣泛適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。

產品特點：

1.氣動法蘭球閥是一種自控球閥，具備法蘭球閥安裝方便、流阻小等特點；

2.氣動執行器結構簡單，安裝方便，特別是小口徑氣動法蘭球閥較電動法蘭球閥價格優勢明顯；

3.加裝防爆電磁閥，可適用于防爆的場合；

4.驅動是壓縮空氣，能源消耗低。

技術參數：

公稱通徑DN（mm）		15-250
公稱壓力PN（MPa)		1.6
公稱壓力PS（MPa)	強度試驗	2.4
公稱壓力PS（MPa)	密封試驗	1.76
材料材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃～300℃
執行器	型號	BAW系列、GT系列、SW系列
執行器	氣源壓力	0.4-0.7Mpa

主要尺寸：

PN1.6主要外型及連接尺寸：

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	D6		f	H	Z-d	氣動裝置	重量
15	130	95	65	45	-	14	-	225	4-14	QD60	6
20	130	105	75	55	-	14	-	227	4-14	QD60	7
25	140	115	85	65	-	14	-	233	4-14	QD60	8
32	165	135	100	78	-	15	-	259	4-18	QD60	13
40	180	145	110	85	-	16	-	267	4-18	QD60	17
50	200	160	125	100	-	16	-	278	4-18	QD60	23
65	220	180	145	120	-	18	-	363	4-18	QD100	33
80	250	195	160	135	-	20	-	383	8-18	QD100	38
100	280	215	180	155	-	20	-	552	8-18	QD100	48
125	320	245	210	185	-	22	-	576	8-18	QD150	93
150	360	280	240	210	-	24	-	604	8-23	QD150	108

PN2.5主要外型及連接尺寸：

PN2.5(MPa)
通徑(DN)	L	D	D1	D2	D6		f	H	Z-d	氣動裝置	重量
15	140	95	65	45	-	14	-	225	4-14	QD60	6
20	152	105	75	55	-	14	-	228	4-14	QD60	7
25	165	115	85	65	-	14	-	233	4-14	QD60	8
32	178	135	100	78	-	15	-	259	4-18	QD60	13
40	190	145	110	85	-	16	-	267	4-18	QD60	17
50	216	160	125	100	-	16	-	278	4-18	QD60	23
65	241	180	145	120	-	18	-	363	8-18	QD100	33
80	283	195	160	135	-	20	-	383	8-18	QD100	38
100	305	230	190	160	-	20	-	552	8-23	QD150	98
125	381	270	220	188	-	22	-	575	8-25	QD150	108
150	403	300	250	218	-	24	-	624	8-25	QD150	109

PN4.0主要外型及連接尺寸：

PN4.0(MPa)
通徑(DN)	L	D	D1	D2	D6		f	H	Z-d	氣動裝置	重量
15	140	95	65	45	40	16	4	225	4-14	QD60	6
20	152	105	75	55	51	16	4	227	4-14	QD60	7
25	165	115	85	65	58	16	4	233	4-14	QD60	8
32	180	135	100	78	66	18	4	259	4-18	QD60	13
40	200	145	110	85	76	18	4	267	4-18	QD60	17
50	220	160	125	100	88	20	4	349	4-18	QD100	28
65	250	180	145	120	110	22	4	363	8-18	QD100	33
80	280	195	160	135	121	22	4	383	8-18	QD100	38
100	320	230	190	160	150	24	4.5	552	8-23	QD150	98
125	400	270	220	188	176	28	4.5	575	8-25	QD150	108

咨詢：Q641F-150LB美標氣動法蘭球閥
