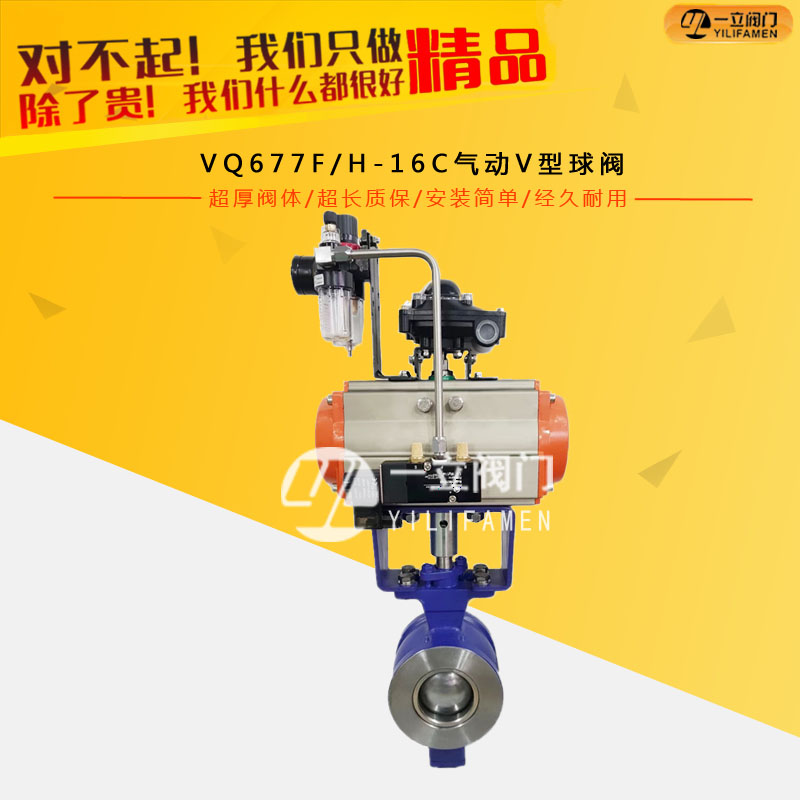

VQ677FH-16C氣動V型球閥由GT或AT氣動活塞式執行機構和對夾式V型球閥組成。氣動活塞式執行機構分單作用和雙作用二種，對夾式V型球閥密封形式分為軟密封和硬密封二種，由于氣動V型球閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此該產品尤其適用于帶有纖維和微小顆粒介質的調節控制。該閥門被廣泛用于石油、化工、電力、造紙、冶金等行業。
主要特點：
Q677F/H/Y氣動V型球閥由于V型球閥流路簡單、流阻較小，因而流通能力較大； V型球閥芯上具有近似等百分比流量特性的V型和具有近似線性流量特性的U型二種缺口形式，因而無須通過定位器調整，即能實現不同流量特性的流量控制； 其可調比可達到300：1，遠大于直通單、雙座調節閥；該閥門具有較高的密封等級，軟密封結構的泄漏等級為GB/T4213VI級，硬密封結構的泄漏等級為GB/T4213IV級，執行機構正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90℃，即能實現作用方式的轉換。
主要性能參數表：
|
公稱壓力 |
試驗壓力 |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4MPa |
1.76MPa |
水、油、氣及 |
-28℃～550℃(特殊高溫定制) |
|
2.4 |
3.75MPa |
2.75MPa |
||
|
4.0 |
6.0MPa |
4.4MPa |
||
|
檢驗和試驗標準 |
JB/T 9092-99 、API 598 |
|||
性能參數表：
|
型式 |
GT/AT型氣缸執行機構 |
|
供氣壓力 |
0.40～0.70MPa |
|
氣源接頭 |
Rc1/4 |
|
環境溫度 |
-30～+70℃ |
|
選配附件 |
定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它 |
|
作用方式 |
單作用氣缸執行機構：正作用(氣壓增加閥閉)、反作用(氣壓增加閥開) 雙作用氣缸執行機構：隨輸入定位器信號的增加閥開或閥閉 |
|
可調比 |
300：1 |
|
閥座泄漏量 |
金屬閥座：符合 FCI 70-2-1998(ASME B16.104)和GB4213-1992Ⅳ級和Ⅴ級要求 |
|
回差 |
1.5%(帶定位器) |
|
線性 |
±1.5%(帶定位器) |
|
始終點偏差 |
±2% |
主要外型尺寸表：
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
||||
|
L |
L1 |
D |
Dc |
H1 |
||
|
1.6 |
25 |
50 |
25 |
64 |
38 |
57 |
|
40 |
60 |
25 |
82 |
49 |
63 |
|
|
50 |
75 |
32 |
100 |
60 |
92 |
|
|
65 |
85 |
38 |
120 |
75 |
100 |
|
|
80 |
100 |
45 |
131 |
89 |
108 |
|
|
100 |
115 |
50 |
158 |
113 |
117 |
|
|
125 |
135 |
55 |
180 |
140 |
140 |
|
|
150 |
160 |
65 |
216 |
164 |
177 |
|
|
200 |
200 |
80 |
268 |
205 |
200 |
|
|
250 |
240 |
92 |
326 |
259 |
252 |
|
|
300 |
- |
- |
- |
300 |
270 |
|
