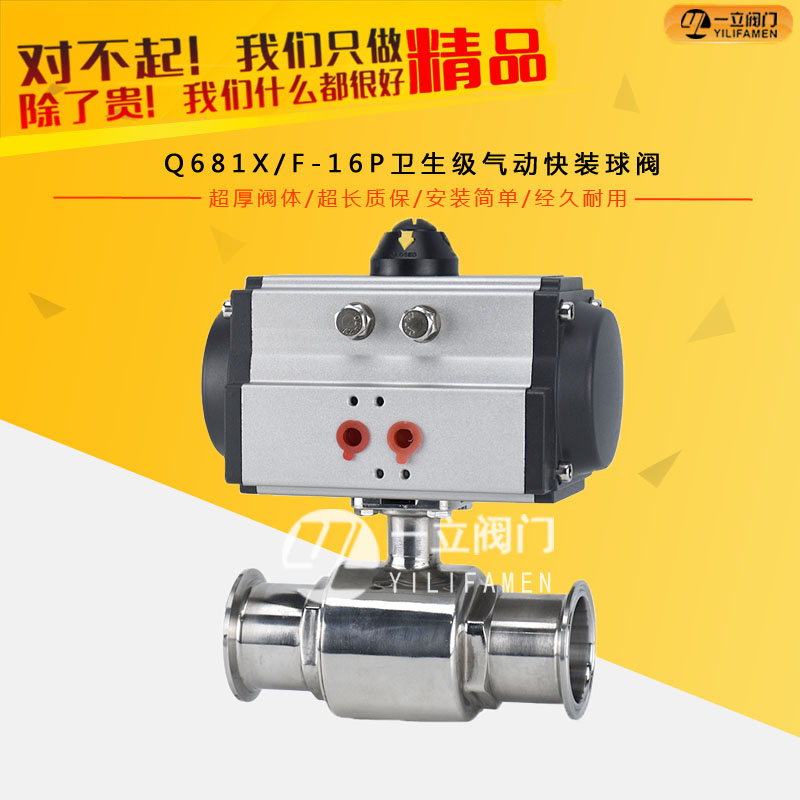

Q681X/F-16P衛生級氣動快裝球閥

產品概述：是由衛生級球閥及氣動執行機構組成，結構緊湊，動作迅速，安裝方便。氣動快裝球閥閥體采用不銹鋼精制而成，流道內壁電子拋光，保持流體暢通無阻，密封面采用的全包

咨詢熱線：0577-67313796

產品詳情

產品概述：

是由衛生級球閥及氣動執行機構組成，結構緊湊，動作迅速，安裝方便。氣動快裝球閥閥體采用不銹鋼精制而成，流道內壁電子拋光，保持流體暢通無阻，密封面采用的全包PTFE沒有死角，保證衛生。氣動衛生球閥廣泛用于制藥、啤酒、乳品飲料、化妝品、化工、生化、輕工供水、船舶、鍋爐等項目工程建設。

衛生級氣動球閥皆經過精密的檢驗流程和嚴格的品質管理。加工過程中，流道經過精密拋光和滅菌處理。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。

特點：

孔徑大小與管道一致，不產生沉淀物

流道內壁240Grit拋光，保證流道暢通無阻

采用全包的PTFE密封沒有死角，易清洗

雙層閥桿填料與對壓碟型彈片裝置

性能參數：

氣動執行器	雙作用單作用常閉式單作用常開式
附件可選	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN10-100mm
公稱壓力	1.6MPa
適用溫度	PTFE:-30~+180℃
連接方式	卡箍快裝式
閥體結構	A型
閥體材質	304、316、316L、
閥板材質	304、316、316L、
閥座襯里	PTFE
適用介質	水、液體、氣體、油類、酸堿腐蝕性介質
產品特點	安全衛生，密封好、使用壽命長

零件材料：

閥體	304/316/316L不銹鋼
閥軸	不銹鋼
球體	304/316/316L不銹鋼
閥座	PTFE

外形及連接尺寸：

通徑	G	L1	L	H	D
15	34	132	100	115	12.7
20	50.5	132	100	115	17.2
25	50.5	155	120	147	25
32	50.5	155	130	150	31.8
38	50.5	155	150	152	35.6
51	64	155	200	172	48.6
63	77.5	208	210	192	60.3
76	91	208	220	197	72.9
89	106	256	260	224	88.9
102	119	256	320	232	101.6

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

氣動球閥的維護：

氣動球閥在安裝前的準備工作：

1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　

2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　

3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　

4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
　　

氣動管路球閥的安裝：　　

1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　

2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　

3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　

4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　

1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　

2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。

咨詢：Q681X/F-16P衛生級氣動快裝球閥
