產品概述：

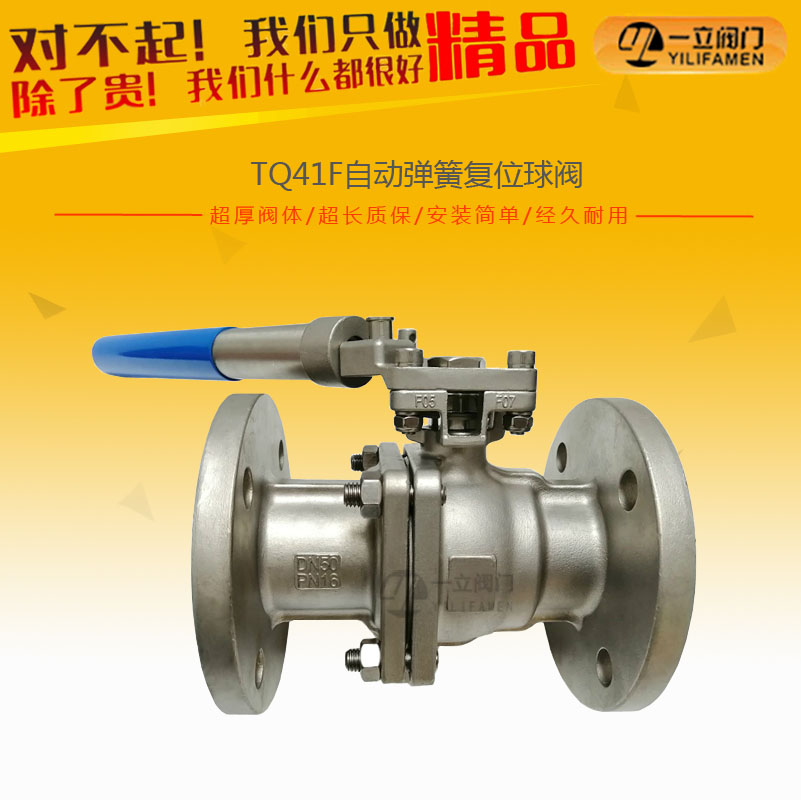

彈簧復位球閥又叫自動復位球閥，手動開關帶復位功能，浮動式防火防靜電球閥，密封RPTFE，球體316不銹鋼，壓力PN16~25，CLASS150LB~300LB，通經DN15-DN100，主要用在海上操作平臺使用，原理是在手柄處加裝彈簧，以杠桿式單邊彈簧為實際原理，開啟手柄時彈簧壓緊，放開手柄時彈簧推動手柄關閉，其作用是依靠彈簧自動復位的原理。正軒供應彈簧復位球閥 彈簧自動復位球閥 手柄彈簧復位球閥
產品特點：
1、結構簡單、重量輕、流動阻力小。
2、采用工業塑料密封或硬密封材質，密封性能好。
3、操作簡單、啟閉迅速、使用壽命長。
4、球閥結構全啟或全閉時，閥座密封與介質隔離，不易被介質腐蝕或摩擦損傷。
5、彈簧復位式結構，設計合理、實用性強。

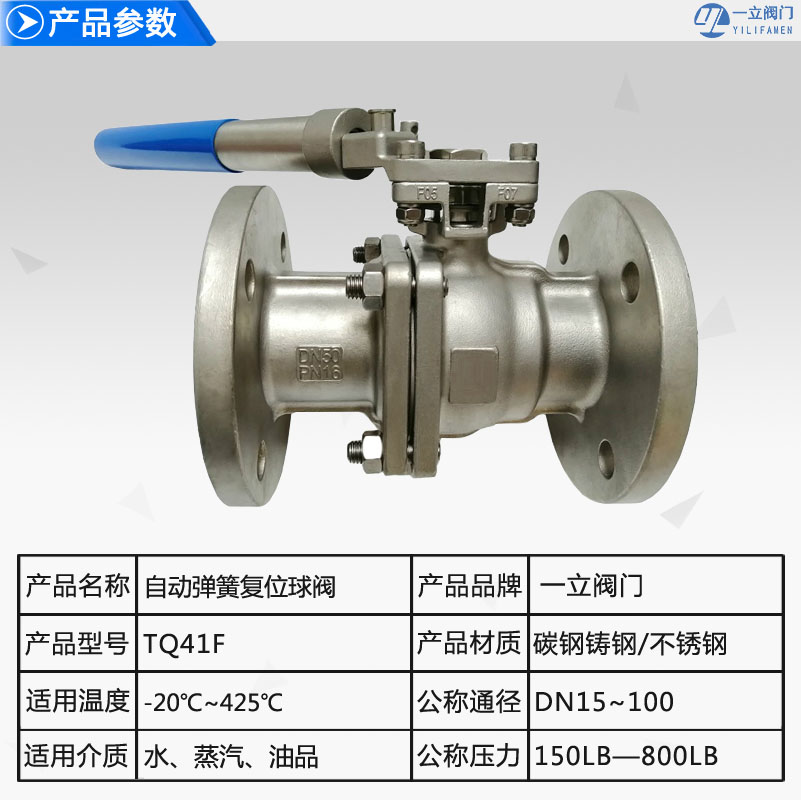

性能參數：
公稱通徑：DN15—DN100（mm）
連接方式：螺紋，法蘭
壓力范圍：150LB—800LB，1.6MPa-6.4MPa
溫度范圍：-20℃—+425℃
閥體材質：鑄鋼WCB，不銹鋼304，不銹鋼316
材料列表：
|
NO |
部件名稱 |
材料 |
|
|
1 |
閥體 |
CF8 |
CF8M |
|
2 |
閥蓋 |
CF8 |
CF8M |
|
3 |
球 |
SS304 |
SS316 |
|
4 |
閥座 |
PTFE |
|
|
5 |
閥桿 |
SS304 |
SS316 |
|
6 |
手把 |
SS304 |
|
|
7 |
填料 |
PTFE |
|
|
8 |
密封墊 |
PTFE |
|
|
9 |
螺母 |
SS304 |
|
|
10 |
把套 |
PLASTLC |
|
|
11 |
墊圈 |
SS304 |
|
|
公稱通徑 DN |
尺寸（mm） |
|||||||
|
d |
L |
D |
D1 |
t |
f |
H |
w |
|
|
15 |
15 |
115 |
95 |
65 |
14 |
2 |
72 |
160 |
|
20 |
20 |
120 |
105 |
75 |
16 |
2 |
77 |
160 |
|
25 |
25 |
125 |
115 |
85 |
16 |
2 |
83 |
200 |
|
32 |
32 |
130 |
140 |
100 |
16 |
2 |
95 |
200 |
|
40 |
38 |
140 |
150 |
110 |
16 |
3 |
100 |
250 |
|
50 |
50 |
150 |
165 |
125 |
17 |
3 |
109 |
250 |
|
65 |
63.5 |
170 |
185 |
145 |
17 |
3 |
124 |
300 |
|
80 |
76 |
180 |
200 |
160 |
17 |
3 |
135 |
300 |
|
100 |
100 |
190 |
220 |
180 |
17 |
3 |
165 |
350 |
