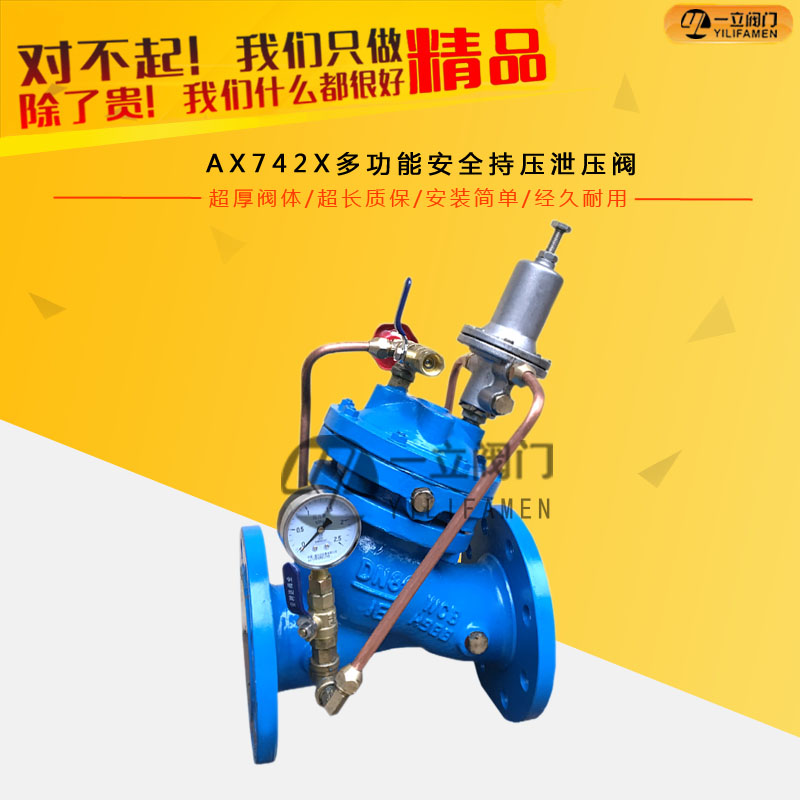

AX742X多功能安全持壓泄壓閥說明：
用于高層建筑消防系統中。當給水管路中壓力超過泄壓閥設定壓力，泄壓閥開啟，防止管線及設備因超壓而損壞；壓力降至設定值時，該閥自動關閉。
多功能安全持壓泄壓閥特點：
采用了全通道流線型設計、流體阻力小，流量大。該閥即可做泄壓閥又可做持壓閥。做泄壓閥時可將給水管中超過導閥安全設定值之壓力釋放，以防止水壓過高造成系統危險；做持壓閥時可維持主閥上游供水壓力于某一設定值以上，只有上游壓力高于設定值時，才向下游供水，以保證主閥上游供水壓力。
多功能安全持壓泄壓閥原理：
1、利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。AX742X安全泄壓/持壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
2、當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
3、當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

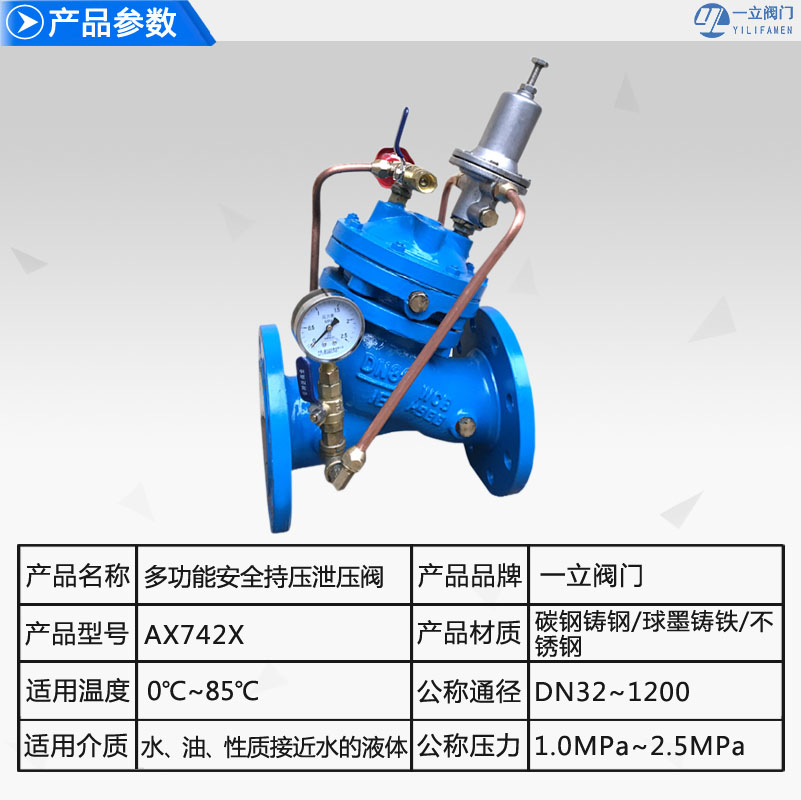

AX742X多功能安全持壓泄壓閥參數：
公稱通徑：DN32-DN1200
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-85℃
連接方式：法蘭連接
適用介質：水、油、性質接近水的液體
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼
AX742X多功能安全持壓泄壓閥特性：
①為了更有效地防止水錘產生，多功能水力控制閥將控制室設計成雙腔體形式。根據不同用途可以將兩個腔室隔離或相同，以實現緩開、緩閉或速閉等輔助功能。在一定程度上阻礙水錘的產生或緩解水錘的力度，保護閥后的其他設備不受損壞。除此之外，閥蓋與上腔式連為一體，使得閥蓋、上腔式、閥桿、閥盤成為整體，只要松開閥體上的連接螺栓，即可將其一并取出，方便維修與更換易損件；
②多功能水力控制閥采用中段長節距導向，避免了閥蓋和閥座上的導向孔因加工或安裝不同心，導致閥桿運動受阻、易卡死現象。中段導向套與閥桿的接觸面間加一銅制襯套。保護閥桿表面不被磨損，使閥桿運動自如，平穩、靈活；
③多功能水力控制閥的閥蓋、上腔式、閥桿、閥盤可整體取出，方便維修及更換橡膠密封圈、O型環等易損件。閥蓋與上腔式之間的隔膜采用尼龍網布加強型橡膠隔膜，耐剪切應力，使用安全可靠；
④多功能水力閥的內件、包括上腔式、閥桿、閥盤、彈簧、螺栓等，除了不銹鋼件以外都進行了無毒噴塑處理，具有良好的防銹功能；
⑤多功能水力閥的閥盤采用間隙組合結構，即閥桿和閥盤孔之間有一定的間隙；閥盤用螺釘和擋塊相對固定在閥桿之間并留有1-2毫米間隙，這樣閥盤在垂直于閥桿的平面上有一定的自由度。可以彌補由于加工或裝配誤差造成閥座密封面與閥桿不垂直的缺陷，實現100%的零泄漏。
多功能安全持壓泄壓閥尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
203 |
216 |
248 |
283 |
330 |
356 |
444 |
533 |
600 |
622 |
698 |
775 |
811 |
900 |
注：此外形尺寸為1.6Mpa壓力多功能安全持壓泄壓閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
