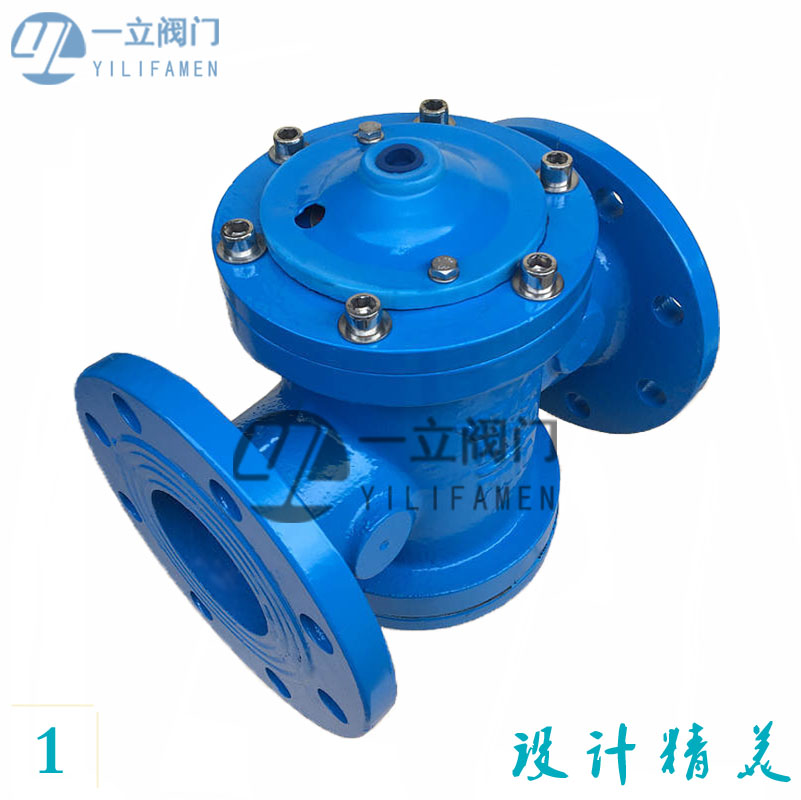

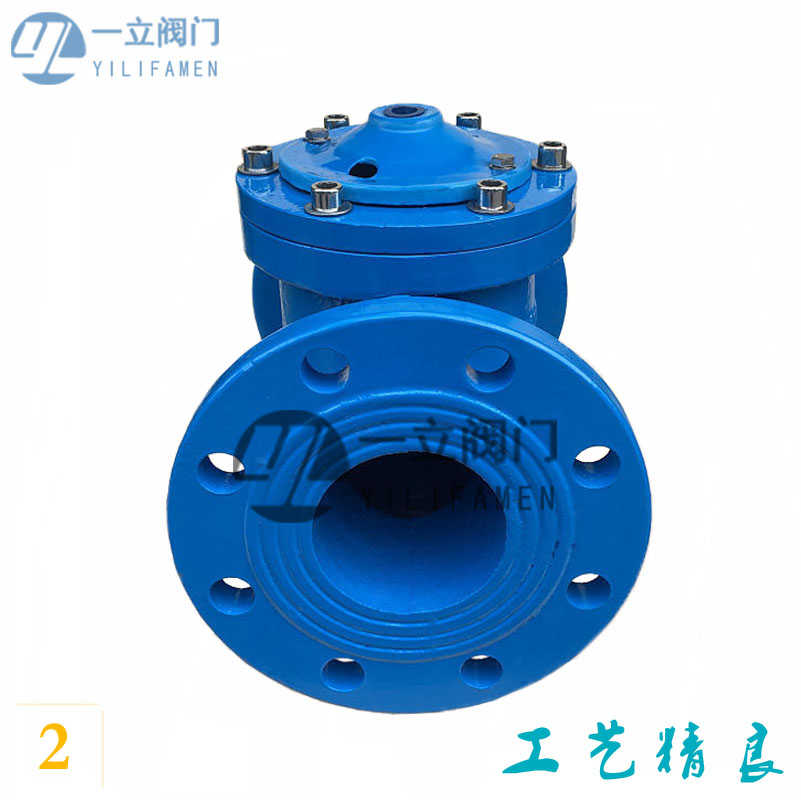

產品要點:
1. 自力式壓差控制閥選用主要控制參數為:公稱直徑、壓差控制范圍、設計公稱壓力、介質允許溫度范圍、控制精度等。屬動態平衡閥。
2. 對變流量水系統,在其中某兩點要求壓差恒定的位置,安裝自力式壓差控制閥,即可消除該被控系統內部用戶進行流量調節引起的干擾,也可消除外部網路壓力波動對被控系統的干擾,使被控系統在較穩定的工況下運行,達到保證供暖(空調)質量和節約能源的目的。
3. 在動態控制的管網系統中,如末端為變流量系統,應設置自力式壓差控制閥,以保證被控系統始終在額定壓差下正常工作。
4. 變流量系統的水平支、干管入口處以及在安裝有溫控閥或調節閥等的動態系統的支、干管入口處,安裝自力式壓差控制閥可使被控環路供、回水管之間的壓差保持恒定。
5. 應按照通過流量和工作壓差范圍來選擇自力式壓差控制閥(注意:由于多數產品的工作壓差范圍比較窄,如果超出了工作范圍,就將失去控制作用),而不應直接按照管徑選擇閥門規格。
6. 室內供暖為雙管系統的計量收費系統,熱力入口應設自力式壓差控制閥。兩端壓差不宜大于100kPa,不應小于8kPa。
7. 如壓差控制閥的實際工作壓差超出產品工作壓差范圍,應采用等其它調節設備進行初調節。
8. 通常自力式壓差控制閥沒有關斷功能,需要增設關斷閥門。
9. 要注意防止水中的雜質阻塞閥門的毛細管或膜盒部件,必要時閥前設水過濾器。
安裝要點:
1. 自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上,閥門上的導壓管與供水管連通;也可選用送水管安裝式,但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。
2. 自力式壓差控制閥可水平安裝,也可垂直安裝。
3. 導壓管連接頭的尺寸一般為1/2″管螺紋,安裝時應在供水管上設置變徑管接頭或焊接管接頭。
4. 可調型自力式壓差控制閥有一個調節壓差的旋鈕,調節旋鈕可使壓差設定值增大或減小。
5. 安裝位置應按照產品說明書要求設置直管段。
6. 在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器,以免堵塞。
適用場合:
自力式壓差控制閥不適用以熱源為主動變流量調節系統,當系統進行以熱源為主動變流量調節,減小系統的流量時,管網的壓力減小,熱網近端用戶由于壓力的變小,壓差閥自動閥芯就會開大,維持原來的壓差恒定,流量變化只是遠端用戶,使遠端用戶流量嚴重不足。近端用戶和遠端用戶不能隨著總流量變化而等比變化,不能保持水力平衡工況,熱網出現動態水力失調。反之,循環水泵根據室外氣溫降低,需要增加循環水量時,用戶閥門開度沒有變化,用戶壓差由于自力式壓差控制閥的控制,使用戶的流量增不上去。
自力式壓差控制閥適合以用戶為主動變流量運行的熱網。熱網流量的變化取決于用戶的用熱要求,熱源的變化與調控以用戶為主,用戶需要多少熱量,熱源就得提供多少熱量。
以用戶為主動變流量運行有個前提,用戶必須安裝恒溫閥等自控裝置,熱力入戶入口安裝自力式壓差控制閥才能實現。戶內安裝恒溫閥,熱力入戶入口安裝自力式壓差控制閥,熱網循環水泵采用變頻控制。這種以用戶為主動變流量的變流量運行方式是今后的發展方向,也是最節能的。

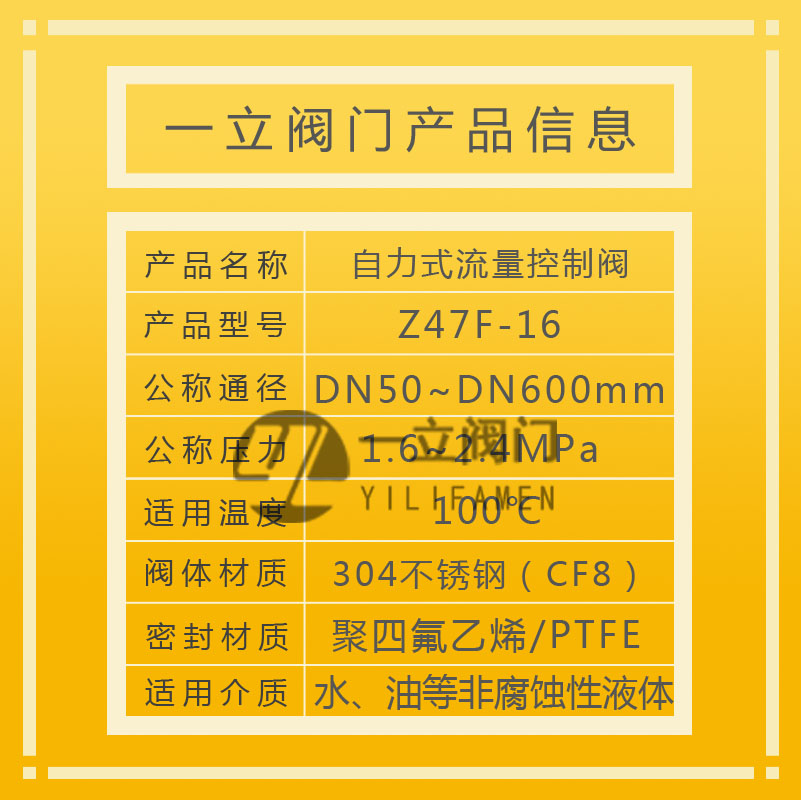

主要技術參數:
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
1.6 |
2.4 |
100 |
水、油等非腐蝕性液體
|
主要連接尺寸:
公稱通徑 (mm) |
尺 寸(mm) |
||
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
20 |
110 |
122 |
70 |
25 |
115 |
137 |
74 |
32 |
160 |
182 |
91 |
40 |
200 |
191 |
147 |
50 |
215 |
197 |
147 |
65 |
230 |
205 |
154 |
80 |
275 |
259 |
181 |
100 |
290 |
268 |
211 |
125 |
315 |
334 |
227 |
150 |
350 |
357 |
260 |
200 |
430 |
407 |
303 |
250 |
520 |
452 |
367 |
300 |
635 |
486 |
430 |
350 |
670 |
555 |
495 |
