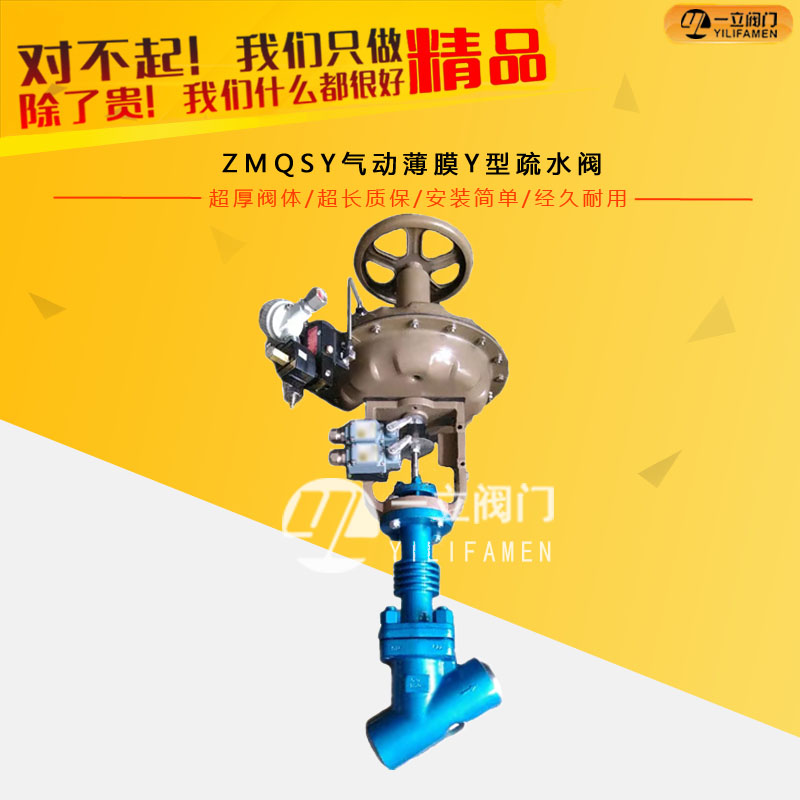

ZMQSY氣動薄膜Y型疏水閥

產品概述： ZMQSY氣動Y型疏水閥適用于火電站系統中（火電站系統中主蒸汽系統疏水），作為接通或截斷介質使用。氣動Y型疏水閥上部由閥蓋和填料箱組成，便于拆裝以及在原地維修。

咨詢熱線：0577-67313796

產品詳情

產品概述：

ZMQSY氣動Y型疏水閥適用于火電站系統中（火電站系統中主蒸汽系統疏水），作為接通或截斷介質使用。氣動Y型疏水閥上部由閥蓋和填料箱組成，便于拆裝以及在原地維修。傾斜閥桿的構造和的流道形狀設計使介質近于直線的方式，閥門具有的Cv值，產生比其它形式閥門低的壓降。閥門本體上以工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構緊湊。錐形密封面設計使較小的軸向力就可密封，能提供好的密封。采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成在閥體中腔導向的活塞式閥瓣，可以消除因受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將的流體以接近直線的方式通過，消除側面沖擊引起的反應。這些特點使該閥門適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金，該合金具有的機械特性，耐磨損，耐沖蝕。閥桿填料采用填料，能起到的防漏效果，并且拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配。

結構特點：

1、采用氣動裝置作為執行機構,對閥門的控制。

2、填料箱采用合理結構設計，符合強度和良好的熱學特性。

參數表：

產品名稱	ZMQSY氣動Y型疏水閥
產品型號	ZMQSY
公稱通徑	DN15-300
壓力范圍	Class300～class2680
閥體材質	碳鋼、鍛鋼、不銹鋼、合金鋼

標準規范：

設計制造標準	JB/T3595、E101、ANSIB16.34
結構長度標準	GB/T12221-2005
對接焊坡口尺寸	按ANSIB16.25
承接焊尺寸	按ANSIB16.34
承插焊口徑范圍	1/2″～2-1/2″
對接焊口徑范圍	1/2″～4″
壓力溫度等級	GB/T12224-2005
試驗檢驗標準	JB/T3595

零部件材料：

零件名稱	材料
閥體	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
閥瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
閥桿	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
壓板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨
填料墊	1Cr13	1Cr13	0Cr17Ni12Mo2
密封墊	夾316絲高目柔性石墨	夾316絲高目柔性石墨	夾316絲高目柔性石墨

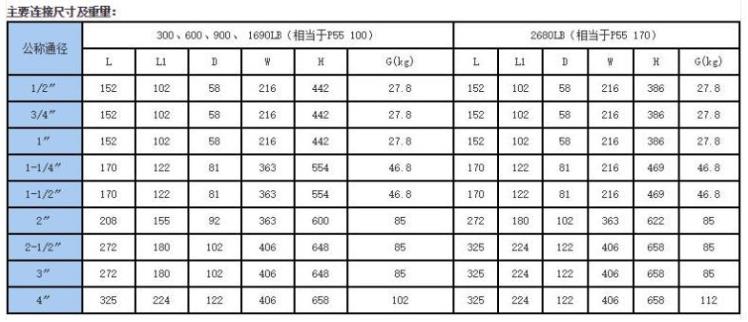

公稱通徑	300、600、900、 1690LB（相當于P55 100）						2680LB（相當于P55 170）

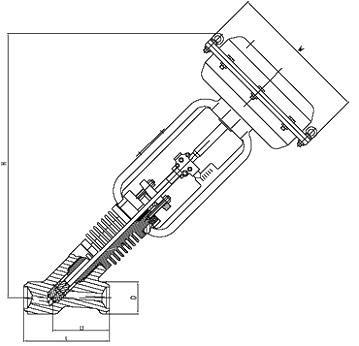

公稱通徑	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112
