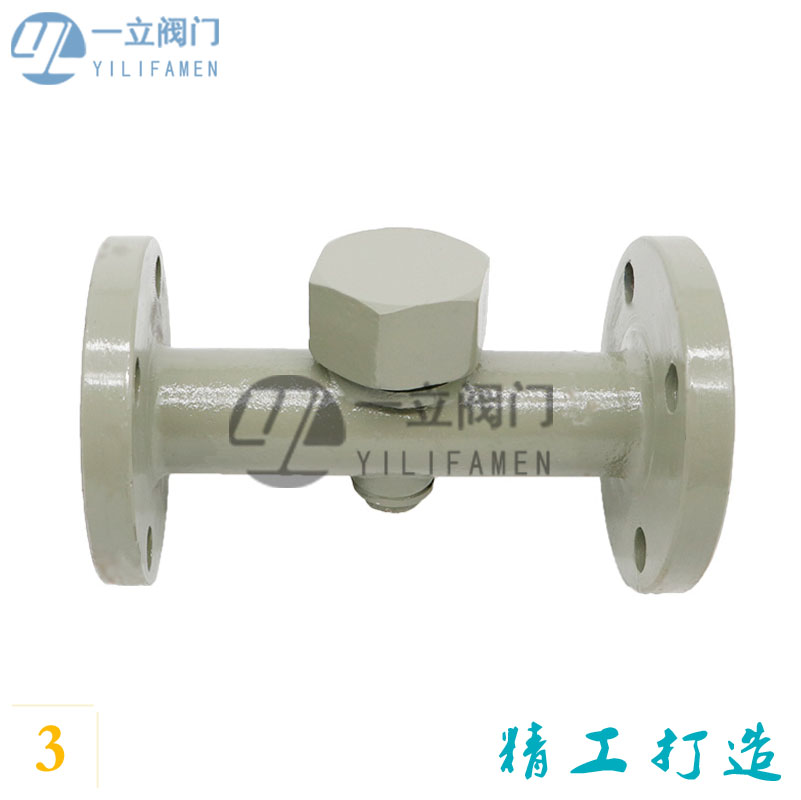

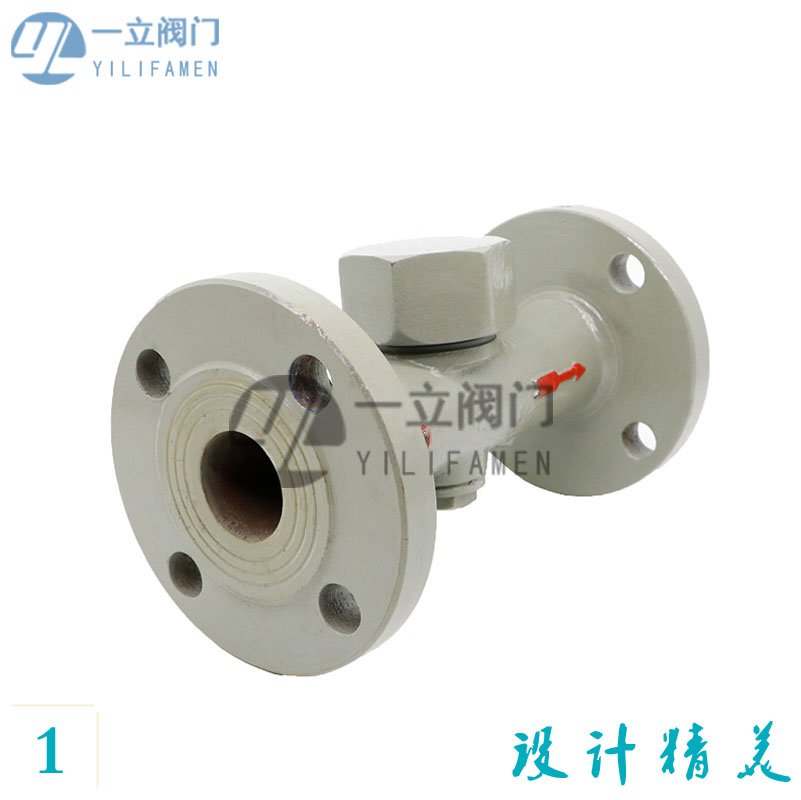

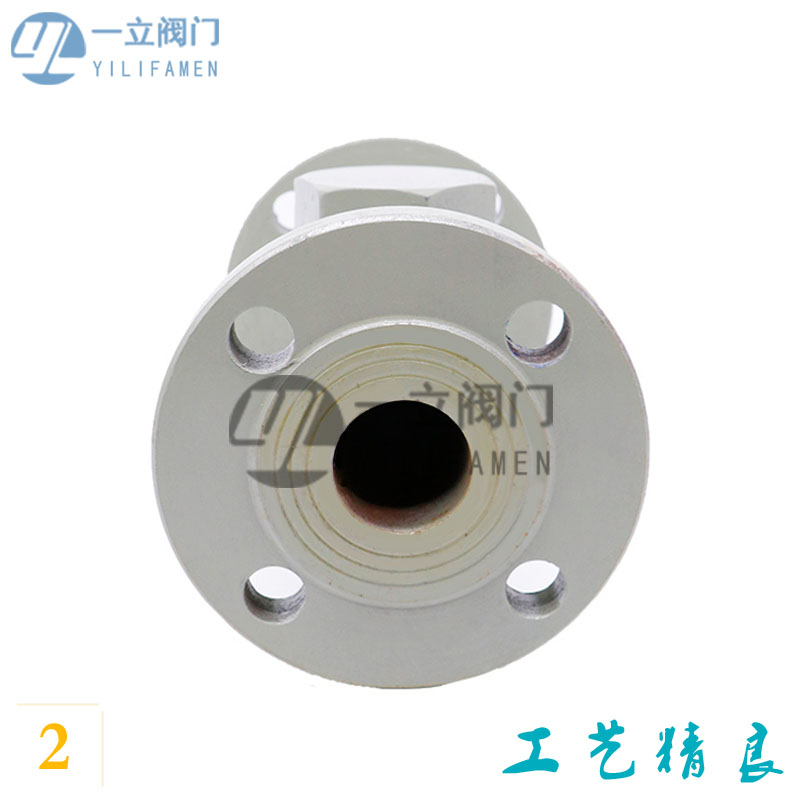

CS49H-16C/25C 鑄鋼圓盤式疏水閥

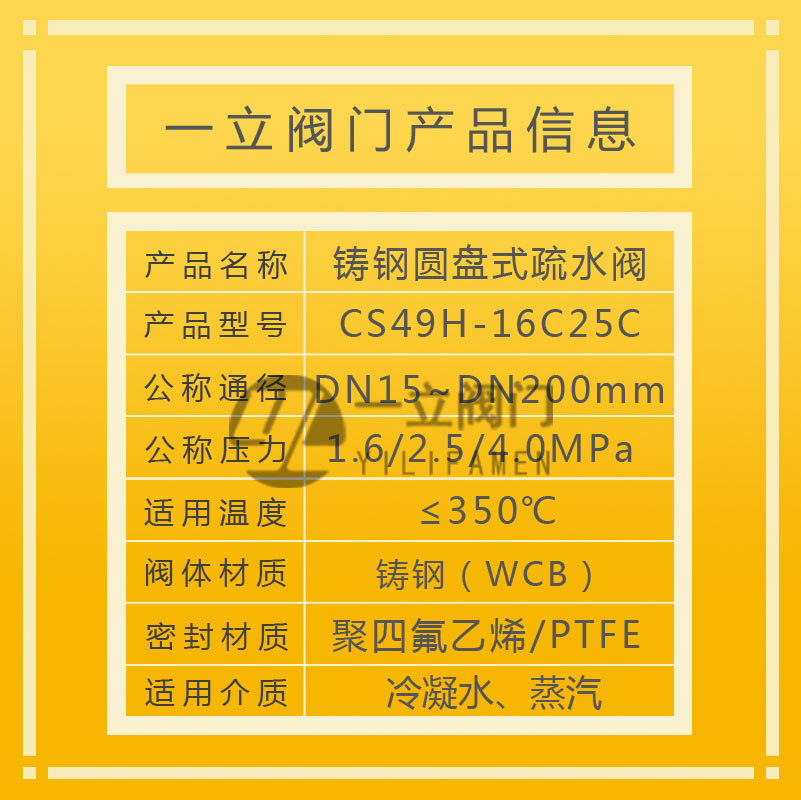

- 性能規笵參數： 公稱壓力：PN1.6/PN2.5 公稱通徑：DN15?l0mm 閥體材質：鑄鋼 連接方式：法蘭 使用溫度范圍：-20~350℃ 適用介質：飽和蒸汽、凝結水 工作原理： 疏水閥內有一個閥片，既是
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
CS49H-16、S49H-16、CS49-16C、CS49H-25、 圓盤式疏水閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
CS49H-16、 S49H-16 |
16 |
1.6 |
≤203 |
蒸汽、凝結水 |
|
CS49H-16C |
16 |
1.6 |
≤203 |
|
|
CS49H-25 |
25 |
2.5 |
≤210 |
|
|
CS49H-16、S49H-16、CS49-16C、CS49H-25、 圓盤式疏水閥零部件材料 |
||
|
型號 |
材料 |
|
|
閥體、閥蓋 |
閥座、閥桿、過濾網 |
|
|
CS49H-16、 S49H-16 |
灰鑄鐵 |
不銹鋼 |
|
CS49H-16C |
碳素鑄鋼 |
不銹鋼 |
|
CS49H-25 |
碳素鑄鋼 |
不銹鋼 |
|
CS49H-16 圓盤式疏水閥主要外形及結構尺寸（mm） |
||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
z×Φd |
重量/kg |
|
15 |
150 |
70 |
95 |
56 |
54 |
16 |
4×Φ13.5 |
4 |
|
20 |
190 |
70 |
105 |
75 |
58 |
16 |
4×Φ13.5 |
4.2 |
|
25 |
200 |
70 |
115 |
85 |
68 |
16 |
4×Φ13.5 |
4.5 |
|
32 |
230 |
— |
135 |
100 |
78 |
18 |
4×Φ17.5 |
6 |
|
40 |
230 |
— |
145 |
110 |
85 |
18 |
4×Φ17.5 |
8 |
|
50 |
230 |
— |
160 |
125 |
100 |
20 |
4×Φ17.5 |
9 |
|
65 |
270 |
— |
185 |
145 |
122 |
20 |
4×Φ17.5 |
13.5 |
|
80 |
280 |
— |
200 |
160 |
133 |
22 |
4×Φ17.5 |
17.5 |
|
100 |
300 |
— |
215 |
180 |
155 |
24 |
4×Φ17.5 |
20 |
|
CS49H-25 圓盤式蒸汽疏水閥主要外形及結構尺寸（mm） |
|||||
|
DN |
L |
D |
D1 |
H |
z×Φd |
|
15 |
150 |
95 |
65 |
105 |
4×Φ14 |
|
20 |
150 |
105 |
75 |
105 |
4×Φ14 |
|
25 |
160 |
115 |
85 |
110 |
4×Φ14 |
|
32 |
230 |
135 |
100 |
115 |
4×Φ18 |
|
40 |
230 |
150 |
110 |
125 |
4×Φ18 |
|
50 |
230 |
165 |
125 |
135 |
4×Φ18 |
咨詢：CS49H-16C/25C 鑄鋼圓盤式疏水閥
