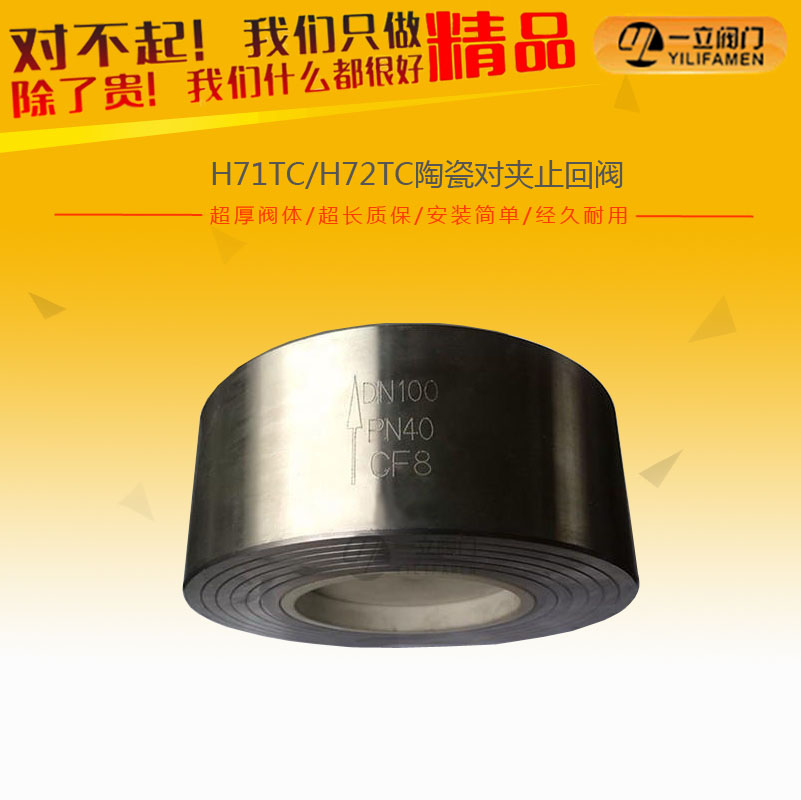

H71TC/H72TC陶瓷對夾止回閥
- 產品概述： H71TC陶瓷對夾式止回閥閥體閥蓋采用鑄鋼件或不銹鋼鑄件。密封面采用陶瓷硬密封件。料口耐磨性能強，密封性能好，啟動負荷小，卡灰及結灰現象少。采用增韌結構陶瓷密
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
工作原理：
對夾式耐磨陶瓷止回閥是防止介質倒流的自動閥門，流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟，介質倒流時靠閥瓣的自重或輔助機構自動關閉，以防止介質倒流保護設備的正常運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造，提高了閥門的耐磨性與抗沖刷性，大大地延長了使用壽命。該產品在閥座上設有防止沖擊的結構，以保護閥座抗沖擊性。
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
鑄鋼、不銹鋼、A105N |
|
2 |
閥座 |
結構陶瓷 |
|
3 |
閥瓣 |
WCB+結構陶瓷 |
| 型號 | 閥門 | 閥瓣 | 彈簧 |
| H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
| H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
| H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 型號 | 公稱通徑 | 試驗壓力 | 工作溫度 | 適用溫度 | |
| 殼體 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸氣、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
| H71W-25H | ≤300℃ | ||||
| H71W-25P | ≤200℃ | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
| H71W-40P | ≤200℃ | 水、蒸氣 |
|
公稱通徑DN |
L |
D |
|
50 |
40 |
100 |
|
65 |
46 |
120 |
|
80 |
50 |
135 |
|
100 |
60 |
155 |
|
125 |
90 |
185 |
|
150 |
106 |
210 |
|
200 |
140 |
265 |
|
250 |
160 |
320 |
咨詢：H71TC/H72TC陶瓷對夾止回閥
