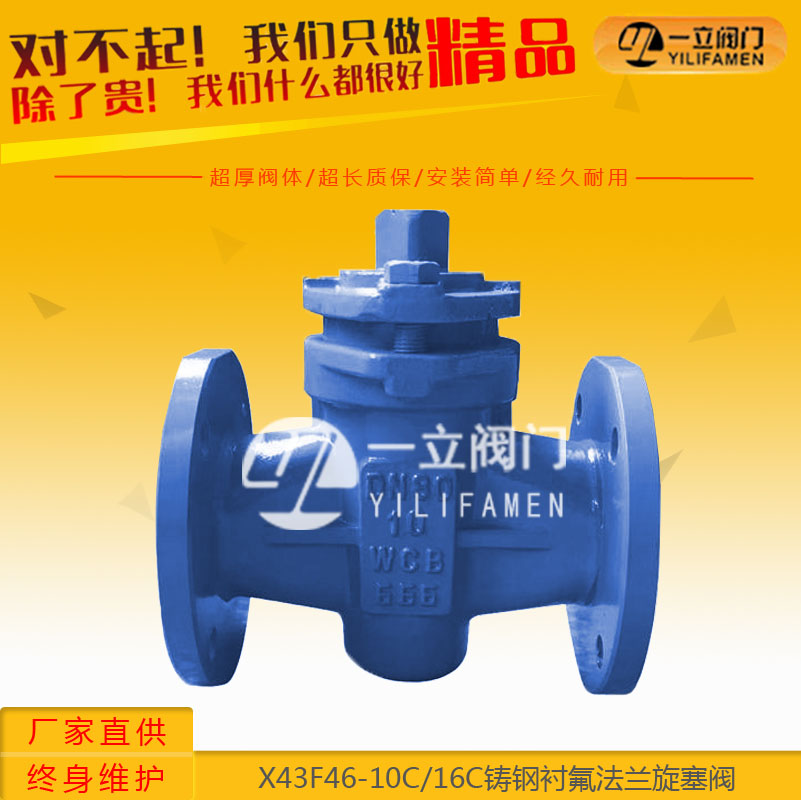

X43F46-10C/16C 鑄鋼襯氟法蘭旋塞閥

產品介紹：由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，

咨詢熱線：0577-67313796

產品詳情

產品介紹：

由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
襯氟旋塞閥屬于耐強腐蝕介質專用閥門領域。該閥是一種用帶通孔的塞體作為啟閉件，通過塞體與閥桿的轉動實現閥門的啟閉作用。該閥廣泛適用于氯堿、化工、石油、冶金、醫藥、電力等工業控制系統，對酸、堿等強腐蝕氣體、液體介質的控制。

產品優點：

1、適用于經常操作，啟閉迅速、輕便。

2、結構簡單，相對體積小，重量輕，便于維修。

3、不受安裝方向的限制，介質的流向可任意。

基本特點：

1.閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全閉位置時，產生足夠的密封比壓，密封副達到零泄漏。

2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內，不產生移位，又可以吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。

3.塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面見的密封比壓，使塞子旋轉靈活，又保證進出口端和中法蘭鏈接端的密封。

4.PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。

旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。

頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。

把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。

具有進出口端同時密封的優點，在整個工作過程當中密封面摩擦系數小，塞體運轉靈活，不需要潤滑。

密封性能好，使用壽命長。

更換零件襯里材料可適用各種介質。

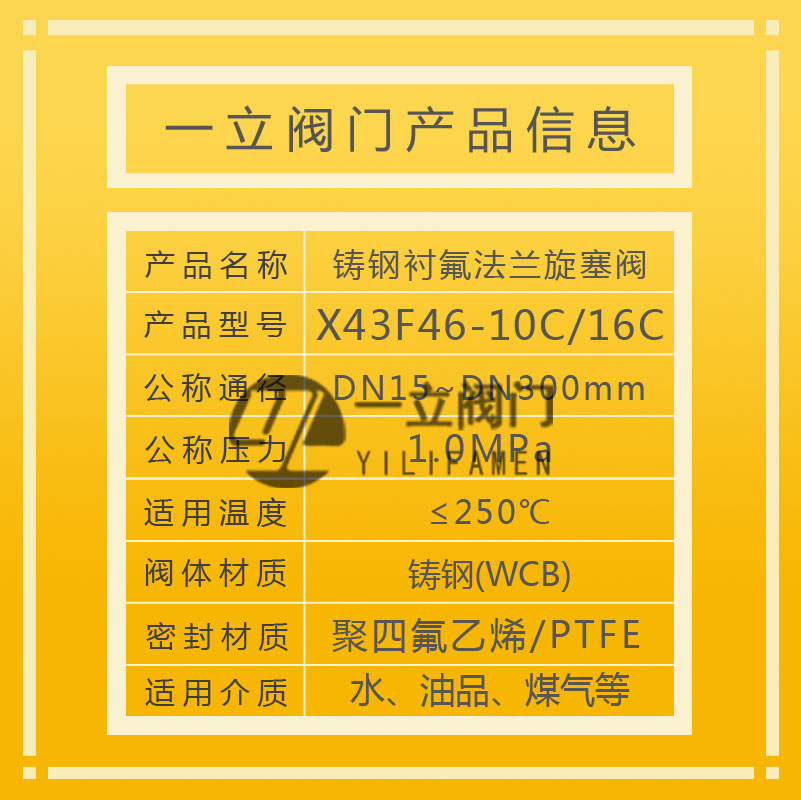

性能規范：

設計標準		HG/T3704,GB/T12240		API6D
結構長度		HG/T3704,GB/T12221		ASMEB16.10
法蘭形式尺寸		HG/T20592,GB/T9119		ASMEB16.5
檢驗與試驗		G8/T13927,J8/T9092		API598
公稱、壓力（MPa)		1.0	1.6	150Lb
實驗壓力 (MPa)	殼體試壓	1.5	1.5	1.5
	高壓密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PFA:-30～200 FEP-30～150
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸王水等強腐蝕性介質

產品分類：

旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。

按通道形式分，可分為直通式、三通式和四通式三種。

連接尺寸：

DN	L	D	D1	D2	Z-d	f	b	H	W	H0
15	110	95	65	45	4-14	2	14	85	180
20	117	105	75	55	4-14	2	14	88	180
25	127	115	85	65	4-14	2	14	98	260
32	140	140	100	78	4-18	3	16	101	260
40	165	150	110	85	4-18	3	16	128	320
50	178	165	125	100	4-18	3	16	128	320
65	190	185	145	120	4-18	3	18	135	320
80	203	200	160	135	8-18	3	20	164	400	322
100	229	220	180	155	8-18	3	20	178	400	332
125	254	250	210	185	8-18	3	22	205		385
150	267	285	240	210	8-23	3	24	220		405
200	292	340	295	265	8-23	3	26			455
250	330	395	350	320	12-23	4	28			490

公稱通徑 DN	PN1.0(MPa)主要外形尺寸和連接尺寸（mm）									重量
公稱通徑 DN	L	D	D1	D2	f	b	nd	Do	H	Kg
20	150	105	75	50	3	14	414	160	95	7
25	160	115	85	65	3	14	414	160	98	8
32	170	135	100	70	3	16	418	220	113	10
40	180	145	110	80	3	18	418	250	135	15
50	210	160	125	100	3	20	818	250	140	18
65	220	180	145	120	3.5	20	818	300	145	25
80	250	195	160	135	3.5	22	818	330	205	35
100	275	215	180	155	4	24	818	350	240	46
125	310	245	210	185	4	26	818	400	260	65
150	350	280	240	210	4	28	823	600	290	90
200	400	335	295	265	4.5	32	823	800	330	160
250	460	390	350	320	4.5	36	1223	900	380	230

產品用途：

1.本襯氟旋塞閥是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。

2.旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面完全與流動介質隔離，這樣提高了閥門的使用壽命。

3.襯里旋塞閥，襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封，可達到零泄漏。

4.襯里旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業特別適合。

由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因為此種閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也非常方便。

5.襯氟旋塞閥適用介質：FEP(F46)、PCTFE（F3）襯氟隔膜閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強大堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

旋塞閥安裝注意事項：

①、要留有閥柄旋轉的位置。

②、不能用作節流。

③、帶傳動機構的旋塞閥應直立安裝。

咨詢：X43F46-10C/16C 鑄鋼襯氟法蘭旋塞閥
