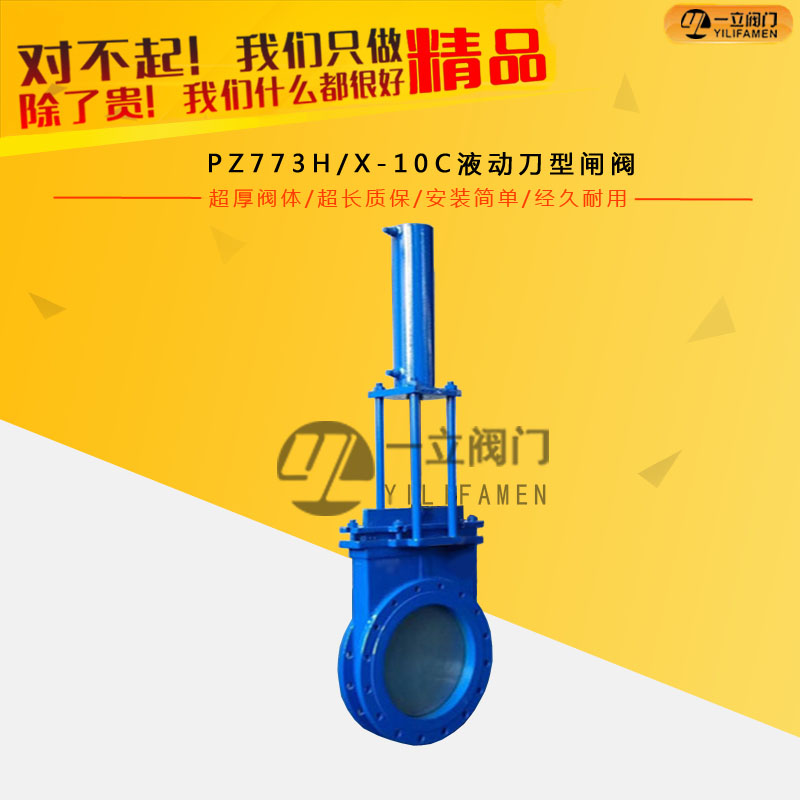

PZ773H/X-10C液動刀型閘閥

  • 產品說明及工作原理： 液動刀閘閥又名液動刀型閘閥，液動刀形閘閥，由是由液壓缸活塞桿連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品說明及工作原理：

 液動刀閘閥又名液動刀型閘閥，液動刀形閘閥，由是由液壓缸活塞桿連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。

產品特點：

1.提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏。
3.硬質全金密封面能保證密封耐磨性能和要求。
4.閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。
5.短結構長度，可節省原料、安裝空間也有效支持管道強度。
6.科學的上密封填料函設計，使上密封安全有效，經久耐用。
7.三角形的支架節省原材料，保證需要的力學性能。
8.閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
9.閥體加強筋設計提高閥體的強度。
10.不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。
11.可任意選用驅動機構。
12.150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。
13.氟橡膠密封面能達到密封效果,提高使用溫度。
14.橡膠密封面直接硫化在閥體內,不會脫落。

性能參數：

型號：PZ773H-10C、PZ773X-10C、PZ773F-10C
公稱壓力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB
公稱通徑：DN50-DN600
閥體材質：鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼、2520
內件材質：2Cr13、304不銹鋼、316不銹鋼、316L不銹鋼、2520
閥座材質：本體金屬密封、橡膠、四氟、硬質合金
驅動方式：手輪、鏈輪、傘齒輪、電動、氣動、電液動
連接方式：法蘭、對夾

體、蓋

閘板

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

碳鋼、
不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金







連接尺寸：

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6
MPa

50

48

90

110

335

4-M12

1.0
MPa

50

48

100

125

335

4-M16

65

48

110

130

363

4-M12

65

48

120

145

363

4-M16

80

51

125

150

395

4-M16

80

51

135

160

395

4-M16

100

51

145

170

465

4-M16

100

51

155

180

465

8-M16

125

57

175

200

530

8-M16

125

57

185

210

530

8-M16

150

57

200

225

630

8-M16

150

57

210

240

630

8-M20

200

70

255

280

750

8-M16

200

70

265

295

750

8-M20

250

70

310

335

900

12-M16

250

70

320

350

900

12-M20

300

76

362

395

1120

12-M20

300

76

368

400

1120

12-M20

350

76

412

445

1260

12-M20

350

76

428

460

1260

16-M20

400

89

462

495

1450

16-M20

400

89

482

515

1450

16-M22

450

89

518

550

1600

16-M20

450

89

532

565

1600

20-M22

500

114

568

600

1800

16-M20

500

114

585

620

1800

20-M22

600

114

670

705

2300

20-M22

600

114

685

725

2300

20-M27

700

127

775

810

2500

24-M22

700

127

800

840

2500

24-M27

800

127

880

920

2800

24-M27

800

127

898

950

2800

24-M30

注意事項：

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
