產品介紹：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

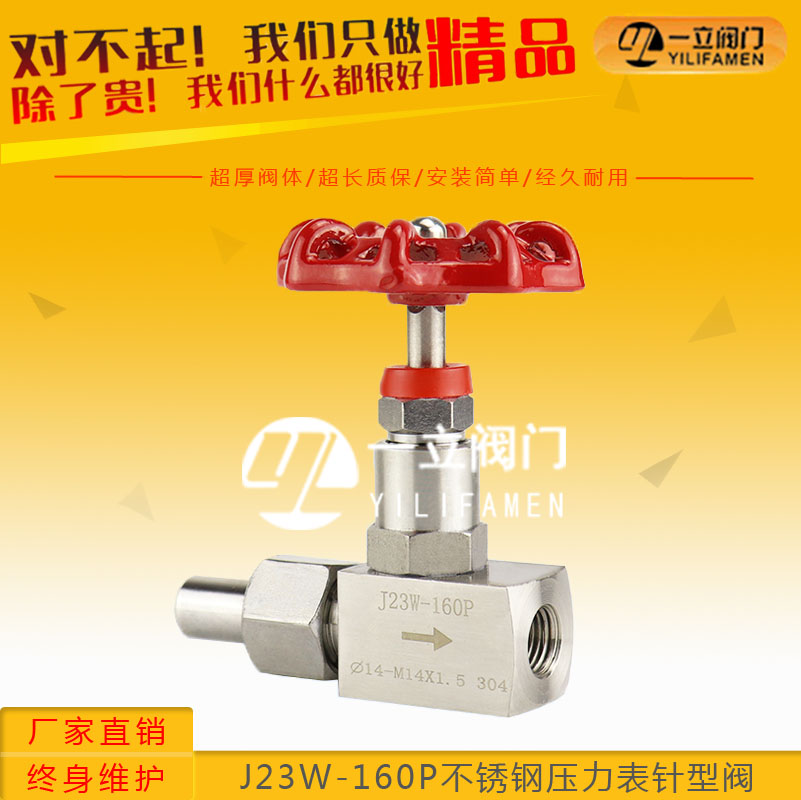

J23H,J23W，J23Y針型閥，是截止閥的一種類，也叫外螺紋針型閥,外螺紋針形閥,外螺紋截止閥，連接方式采用焊接式,跟閥體連接采用外螺紋活接式,所以也叫外螺紋截止閥，是針型閥常用的一種形式，安裝時兩邊的焊接短管焊接在管道上，然后可以擰動針閥上面的活接頭，進行安裝和拆裝，方便簡單，經濟實用，維護容易，一般針型閥的壓力可以達到各種壓力要求，是一種較為好用的截止閥，作用主要用于流體管道中啟閉截止，切斷，開啟，改變介質流向的功能
零件材料：
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
J21W/J23W型填料 |
|
J21W/J23W/23Y-16P /25P/32P/160P/64P/40P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J21W/J23W/J23Y-160/64/32/25/16J21W/J23W－40 |
20# |
碳鋼 |
工作原理：
當順時針旋轉手輪時，通過螺紋旋轉閥桿，使針閥閥芯慢慢壓向閥座端面，使之壓緊密封，達到關閉功能，當逆時針轉動手輪時，閥芯慢慢遠離閥座，達到開啟目的。
防腐方法：
首先閥體的防腐蝕，主要選用材料為不銹鋼，碳鋼。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。選擇閥體材料的難處，還在于不能只考慮腐蝕問題，同時必須考慮耐壓耐溫能力，經濟上是否合理，購買是否容易等因素。
其次是采取襯里措施，如襯鉛、襯鋁、襯工程塑料、襯天然橡膠及各種合成橡膠等。如介質條件許可，這倒是一種節約的方法。
再次，在壓力、溫度不高的情況下，用非金屬做閥門主體材料，往往能十分有效地防制腐蝕。
此外，針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
安裝注意事項：
1)、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。
選用原則：
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
