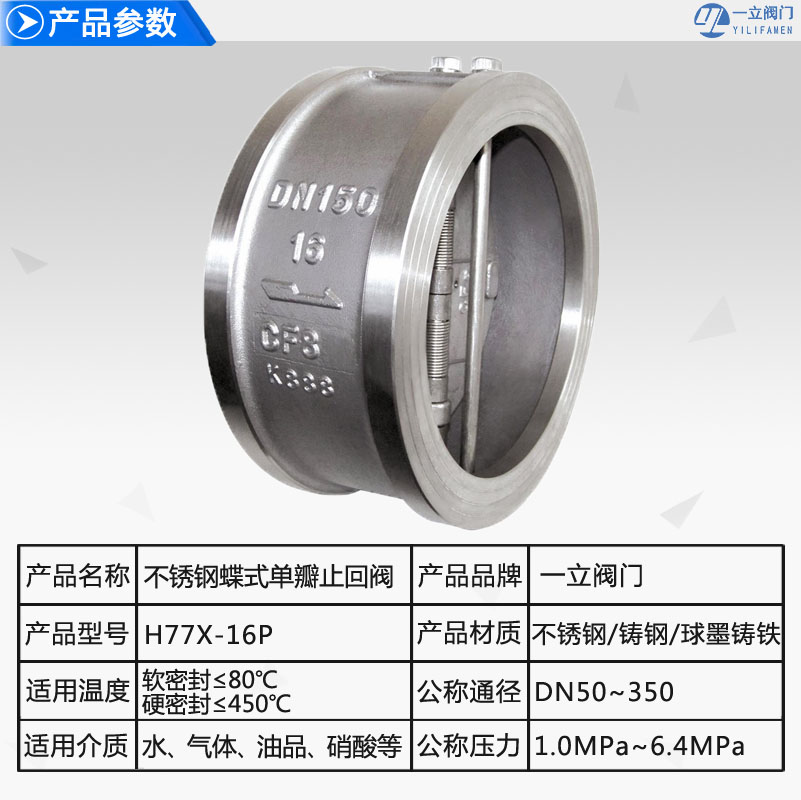

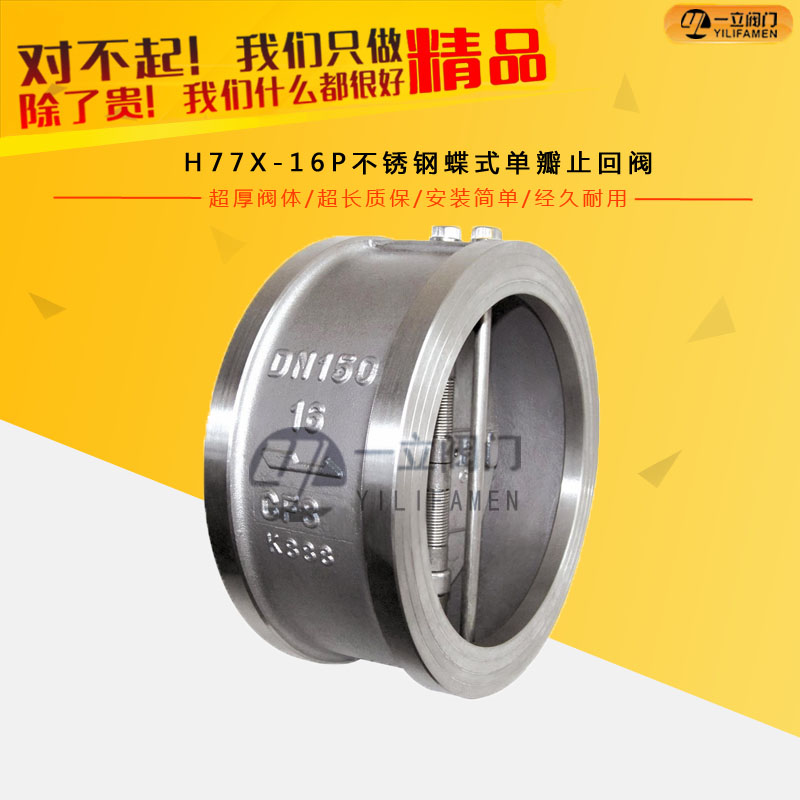

H77X-16P不銹鋼蝶式單瓣止回閥

H77X對夾蝶式雙瓣止回閥產品概述：該H77X型對夾式回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主

咨詢熱線：0577-67313796

產品詳情

產品介紹：

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。

產品概述：

該H77X型對夾式回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要用適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

產品特點：

1、對夾蝶式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、對夾蝶式止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、對夾蝶式止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、對夾蝶式止回閥:閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

5、壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

此外，還有-些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

性能參數：

型號	公稱壓力PN(MPa)	試驗壓力PN(MPa)		工作溫度（℃）	適用介質
		殼體	密封
H77X H77H H77Y H77W	1.0	1.5	1.1	軟密封：＜80 硬密封：＜450	水、氣體、油品、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	4.0	6.0	4.4
	6.4	9.6	7.0

主要外形尺寸：

公稱通徑 DN(mm)	L	D2	D3		公稱通徑 DN(ram)	L	D2	D3
公稱通徑 DN(mm)	L	D2	H77X	H77H H77Y H77W	公稱通徑 DN(ram)	L	D2	H77X	H77H H77Y H77W
50	43	100	43	46	400	140	485	376	390
80	64	1 05	7l	80	d50	152	545	427	427
100	64	155	91 5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	14l	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784
250	114	320	230	250	900	241	1005	875	-
300	114	375	290	300	1000	300	lll5	974	-
350	127	435	340	340	1200	360	1325	1165	-

咨詢：H77X-16P不銹鋼蝶式單瓣止回閥
