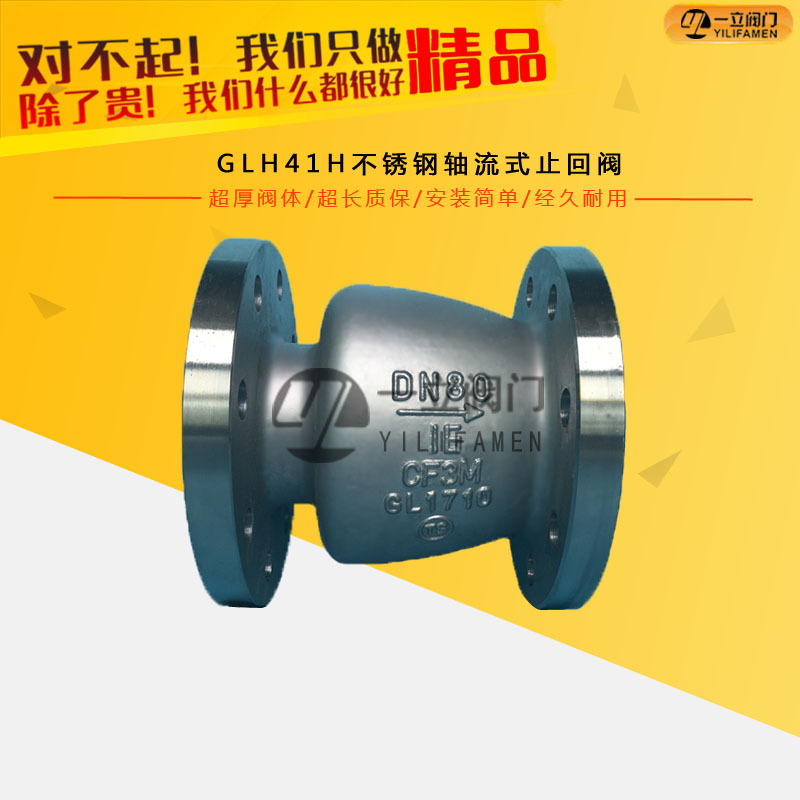

產品概述:

GLH41H軸流式止回閥又稱貫流式止回閥，具有一般止回閥的功能外還設計有減震彈簧，具有消聲，減震效果。便于用戶現場檢修，獨特的軸流式結構具有流阻小流量大，外形尺寸小等特點，是國內外油氣輸管網系統，特別是輸油泵出口的優選閥門。它適用于油、氣、水漿液等管道系統，防止介質逆流使用。

軸流式止回閥特點：

1．  單體結構，重量輕，剛性好，便于維護;
2．  彈簧的的推力使閥瓣在即使用無介質壓力作用時，也能處理關閉位置；
3．  軸流式止回閥良好的支承方式使閥門無論處于什么安裝位置時閥瓣和閥座均能良好對中，故閥門可任意角度安裝。
4．軸流式止回閥閥套外形的流線型設計與體腔流線型設計的組合構成了軸流式止回閥流線型流道，精確的計算和設計使流道的過流面積充分且保持一致，壓力損失小，流態穩定，無氣蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座，無介質對閥瓣背面直接沖擊；因此，軸流式止回閥是低噪音閥門。
5．  閥瓣前后兩端支承和閥瓣軸的特殊表面處理及結構設計，克服了類似閥門使用過程中經常發生的卡阻現象，啟閉平穩；同時避免了因重力因素造成閥瓣對中性差，密封副受力不均，兩次動作間密封副吻合部位不一致而影響密封性能的缺陷，使密封副始終處于良好的受力和吻合狀態。
6．  精確的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支承間的磨擦力之和，閥瓣既可在低壓力及任意安裝時回座密封，又能實現低壓開啟，減低泵啟動載荷，保護泵的運行安全。

軸流式止回閥


應用： l標準型（ALS）：石油、化工、冶金、電站等領域，水、油、氣及各類化工品等腐蝕性介質。適用溫度250~+425℃ l微阻型（ALF）：汽油、煤油等高滲透性介質、低溫及深冷裝置、真空系統，如：**煤油儲罐液下噴射消防系統、LNG；適用溫度-196~+280℃
軸流式止回閥的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支撐間的摩擦力之和，閥瓣即可在低壓力及任意安裝時回座密封，又能實現低壓開啟，減低泵氣動載荷，保護泵的運行安全。

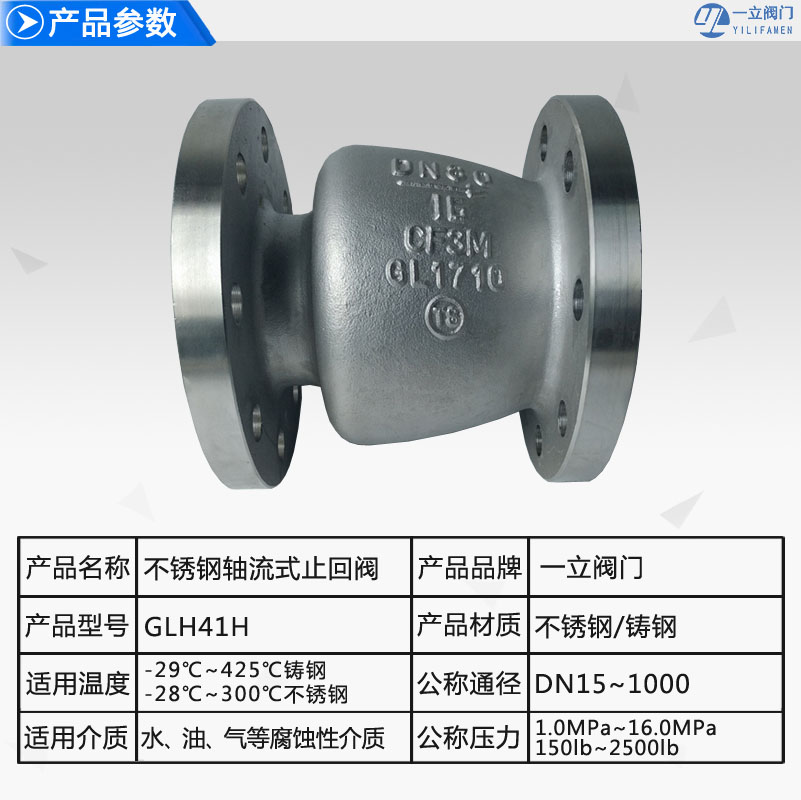

參數表：


軸流式止回閥規范：


閥門的設計、制造、檢驗等符合ANSI、API的規定。結構長度中標準型符合ANSI B16.10和GB12221的規定；短型按本公司標準。連接端可按用戶指定標準提供法蘭、對焊、承插焊、螺紋端等各種連接。
