產品概況：

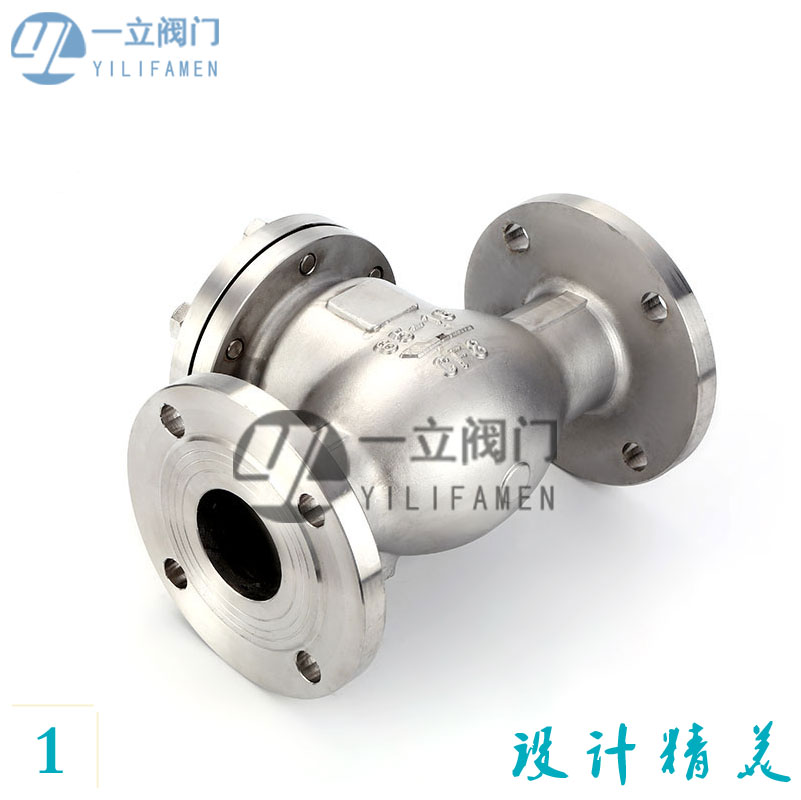

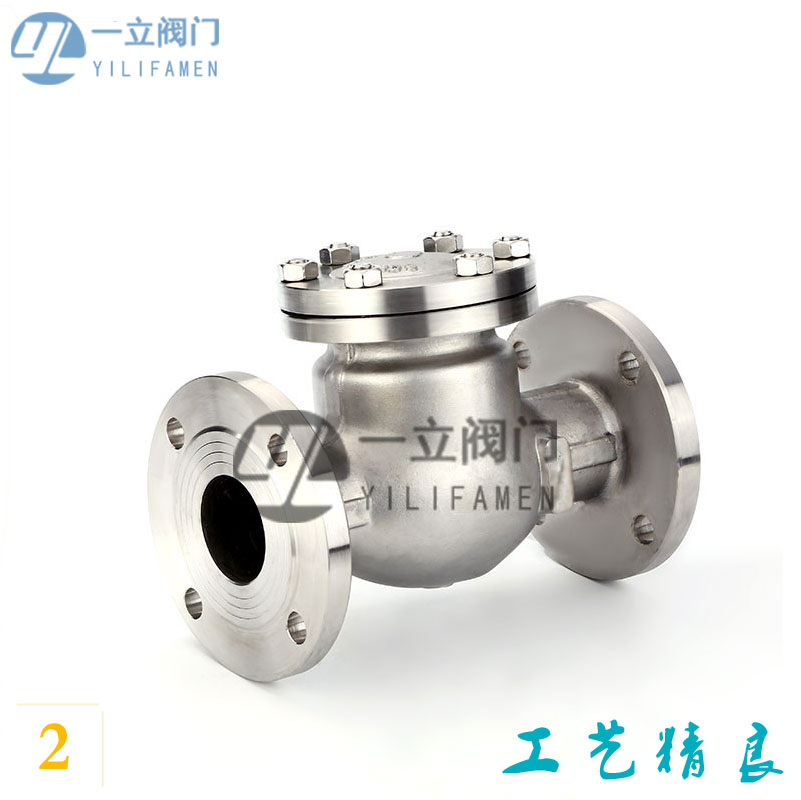

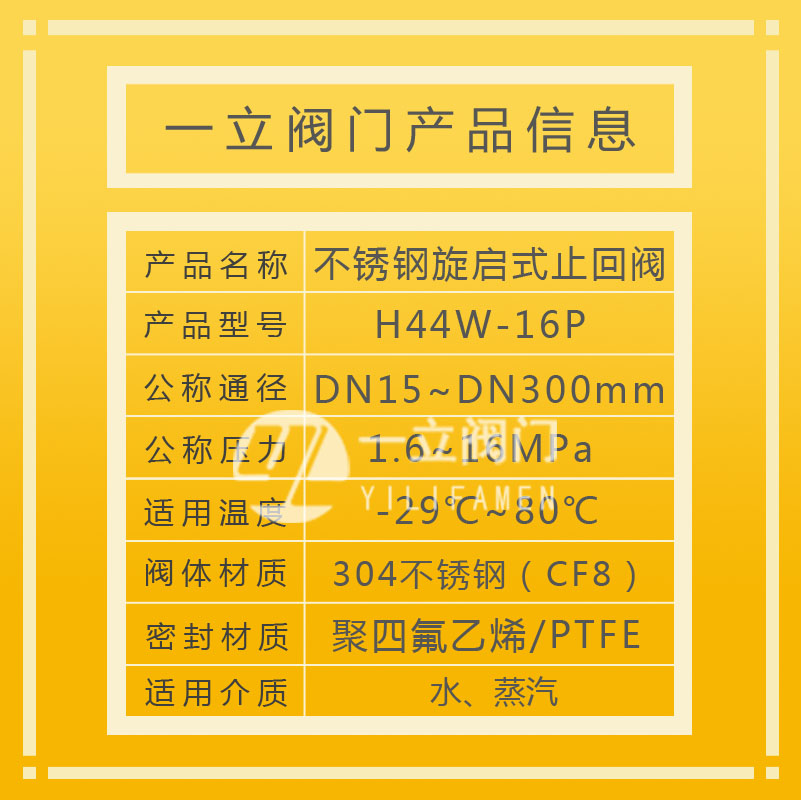

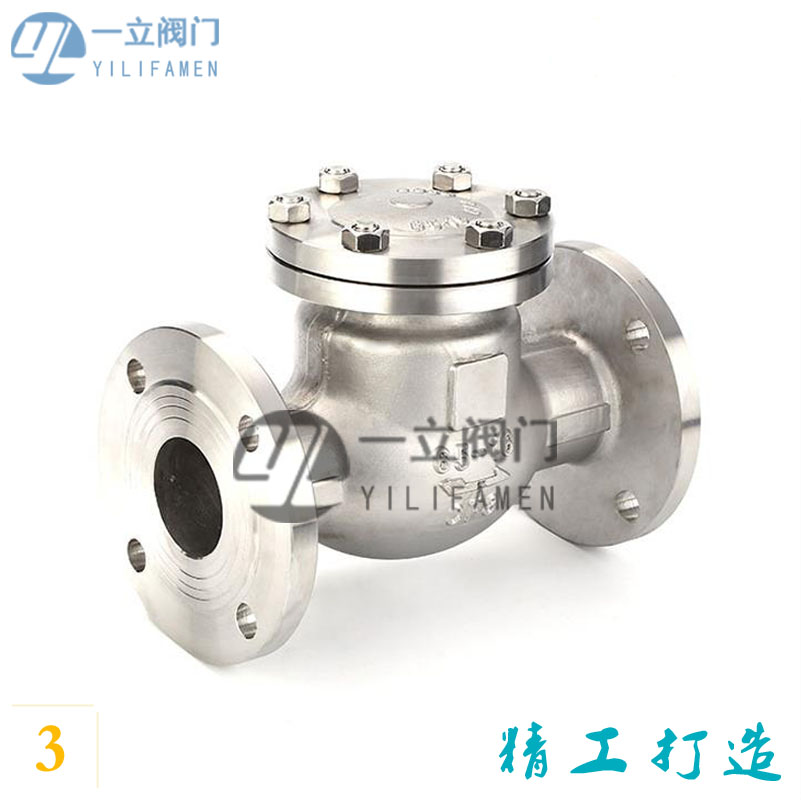

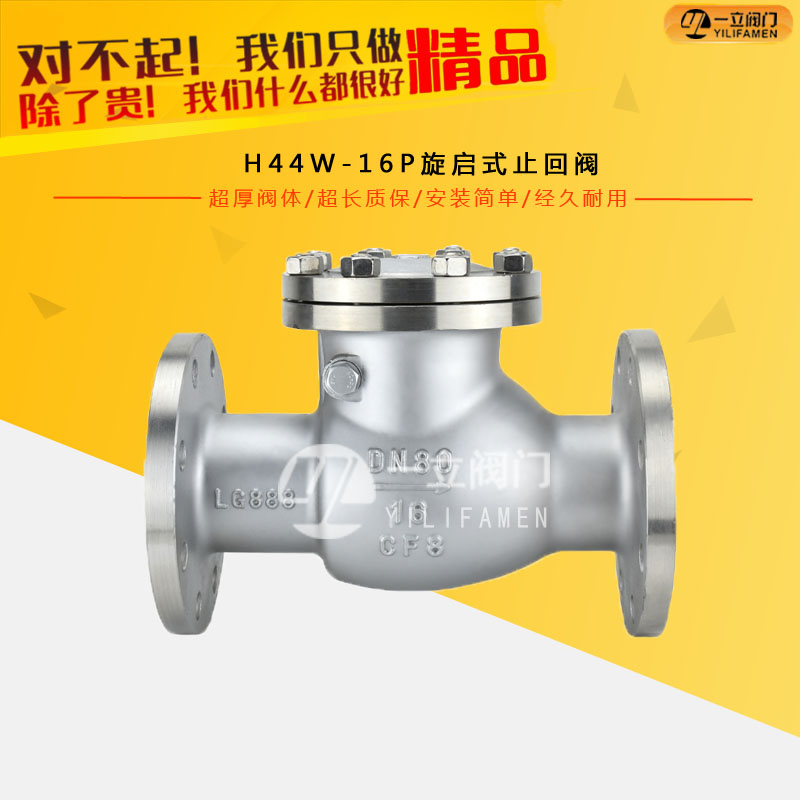

H44W-16P不銹鋼旋啟式止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉H44旋啟式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

規格DN(mm)     L          D        D1       D2       b       Z-d       D3       H       重量（kg）
      40            220      145      110      85       20     4-18     145     103     15.2
      50            230      160      125     100      20     4-18     185     160     21.3
      65            290      180      145     120      22     8-18     215     175     28.1
      80            310      195      160     135      24     8-18     235     185     37.6
      100          350      230      190     160      24     8-23     270     220     56.7
      125          400      270      220     188      28     8-25     340     248      91
      150          480      300      250     218      30     8-25     375     270     129
      200          550      360      310     278      34    12-25    515     415     290
      250          650      425      370     332      36    12-30    515     415     290
      300          750      485      430     390      40    16-30    320
      350          850      550      490     448      44    16-34    420

H44W-16P不銹鋼旋啟式止回閥的安裝：
①H44W-16P不銹鋼旋啟式止回閥一般安裝在水平管道上：對于口徑DN~80mm的止回閥，也可安裝在垂直或向上傾斜的管道上。
②H44W-16P不銹鋼旋啟式止回閥應安裝在水平管道上；立式升降式止回閥必須安裝在垂直管道上，介質為自下而上流動。
③ 由于H44W-16P不銹鋼旋啟式止回閥容易損壞，因此，應靠近泵出口安裝止回閥，在止回閥上部設有切斷閥(一般用球閥或閘閥)，方便檢修。
④ 為便于H44W-16P不銹鋼旋啟式止回閥拆卸前泄壓，對于止回閥本身不帶放凈閥的，應在止回閥與切斷閥之間加裝泄壓用放凈閥。

止回閥的設置，起到了防止物料倒流，避免泵葉輪遭受液擊的作用。但就H44W-16P不銹鋼旋啟式止回閥本身而言，設置不當，會造成水擊所產生的閥瓣對閥座的突然撞擊，損及止回閥密封面。因此，應采取以幾點保護措施。
1、H44W-16P不銹鋼旋啟式止回閥對于泵出口設置DN>80mm的旋啟式止回閥，應采用水平安裝方式，以減弱閥瓣回座及產生的撞擊。
2、H44W-16P不銹鋼旋啟式止回閥對于泵出口止回閥口徑DN≥150mm的管路，應在止回閥前后設置旁路，防止閥前壓力上升過高，對止回閥密封面造成的損害。

3.防止水力沖擊對止回閥密封面損壞的保護措施。
