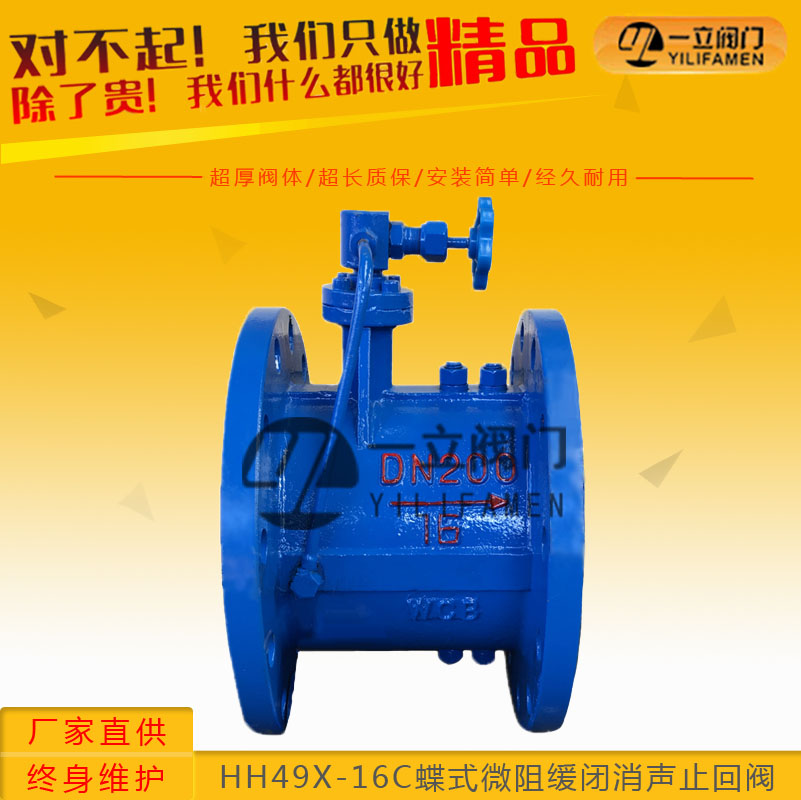

HH49X-16C蝶式微阻緩閉消聲止回閥
- 產品概述： HH46X、HH48X、HH49X微阻緩閉蝶式止回閥可用在清水、污水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述：
HH46X、HH48X、HH49X微阻緩閉蝶式止回閥可用在清水、污水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。HH46X/HDH48X/HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣應用。
主要技術參數：
|
型號 |
公稱壓力（MPa） |
強度試驗壓力（MPa） |
密封壓力（MPa） |
適用溫度（℃） |
適用介質 |
緩閉時間 |
|
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |
主要零件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
主要連接和外形尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
公稱壓力 |
公稱通徑 |
尺寸（mm） |
||||
|
L |
H |
H1 |
L |
H |
H1 |
||||
|
1.0 1.6 2.5 |
40 |
140 |
200 |
88 |
1.0 1.6 2.5 |
350 |
290 |
480 |
297 |
|
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
||
|
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
||
|
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
||
|
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
||
|
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
||
|
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
||
|
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
||
|
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
||
|
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
||
產品特點：
結構特點：
微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。選用球墨鑄鐵材質，不僅適合大口徑，而且耐磨耐壓。在給排水、建筑行業、水工業得到使用。
