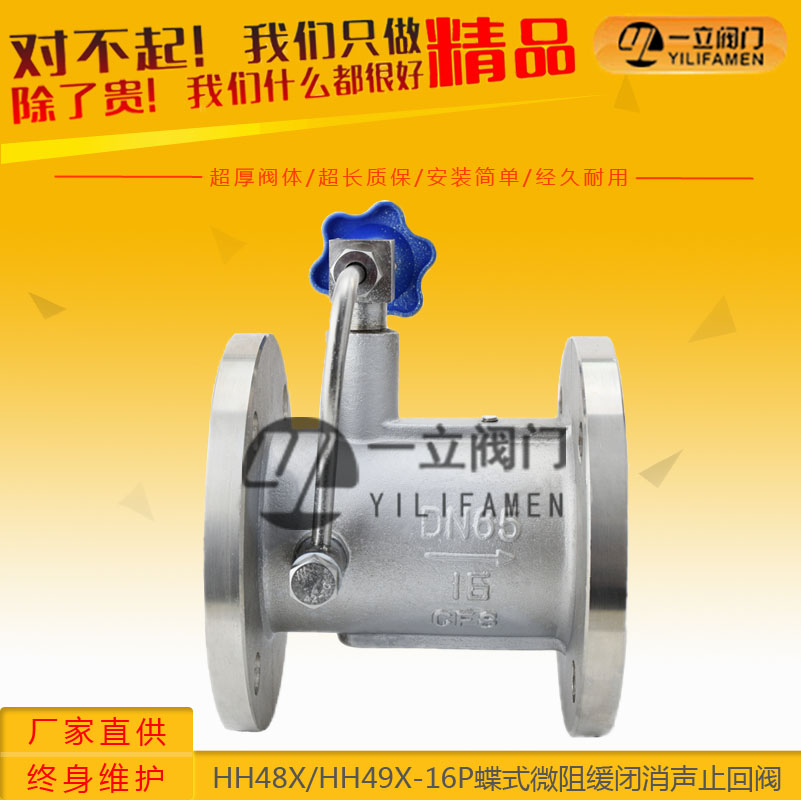

HH48X/HH49X-16P蝶式微阻緩閉消聲止回閥
- 產品概述： HH48X、HH49X微阻緩閉蝶式止回閥產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述：
HH48X、HH49X微阻緩閉蝶式止回閥產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐摩損、使用壽命長，油壓、緩壓不受介質影響，有較好節能 效果等特點。
主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑: 40~1000mm
適用介質：清水、海水、污水
適用溫度：0～80℃ （如需要，可達到200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
| 型號 |
公稱壓力 PN(MPo) |
試驗壓力Ps(MPa) |
工作溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | ||||
|
HH48H/W-16/25/40CP HH48X-16/25 |
1.6 | 2.4 | 1.76 | ≤120 |
清水 污水 海水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
主要零件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
主要外形尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
公稱壓力 |
公稱通徑 |
尺寸（mm） |
||||
|
L |
H |
H1 |
L |
H |
H1 |
||||
|
1.0 1.6 2.5 |
40 |
140 |
200 |
88 |
1.0 1.6 2.5 |
350 |
290 |
480 |
297 |
|
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
||
|
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
||
|
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
||
|
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
||
|
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
||
|
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
||
|
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
||
|
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
||
|
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
||
產品原理：
HH48X /HH49X微阻緩閉蝶式止回閥、微阻緩閉蝶型消聲止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的最佳產品。
產品?特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
安裝：
1、消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的最好采用水平方向安裝。
2、安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致。
3、在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。
4、在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
