一、不銹鋼法蘭球閥簡介：
不銹鋼法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻 力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。
二、不銹鋼法蘭球閥產品特點：
1、閥門結構簡單、體積小、重量輕、流阻小，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小。
2、流體進、出該閥方向可任意選擇，具有雙向作用。
3、本公司生產閥門連接方式有：內螺紋、法蘭、對焊、插焊、快裝等；其安裝有水平管道，垂直管道均可安裝等。
4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。
5、防滲漏效果極佳，具開關壽命可高出其他設備5-10倍。

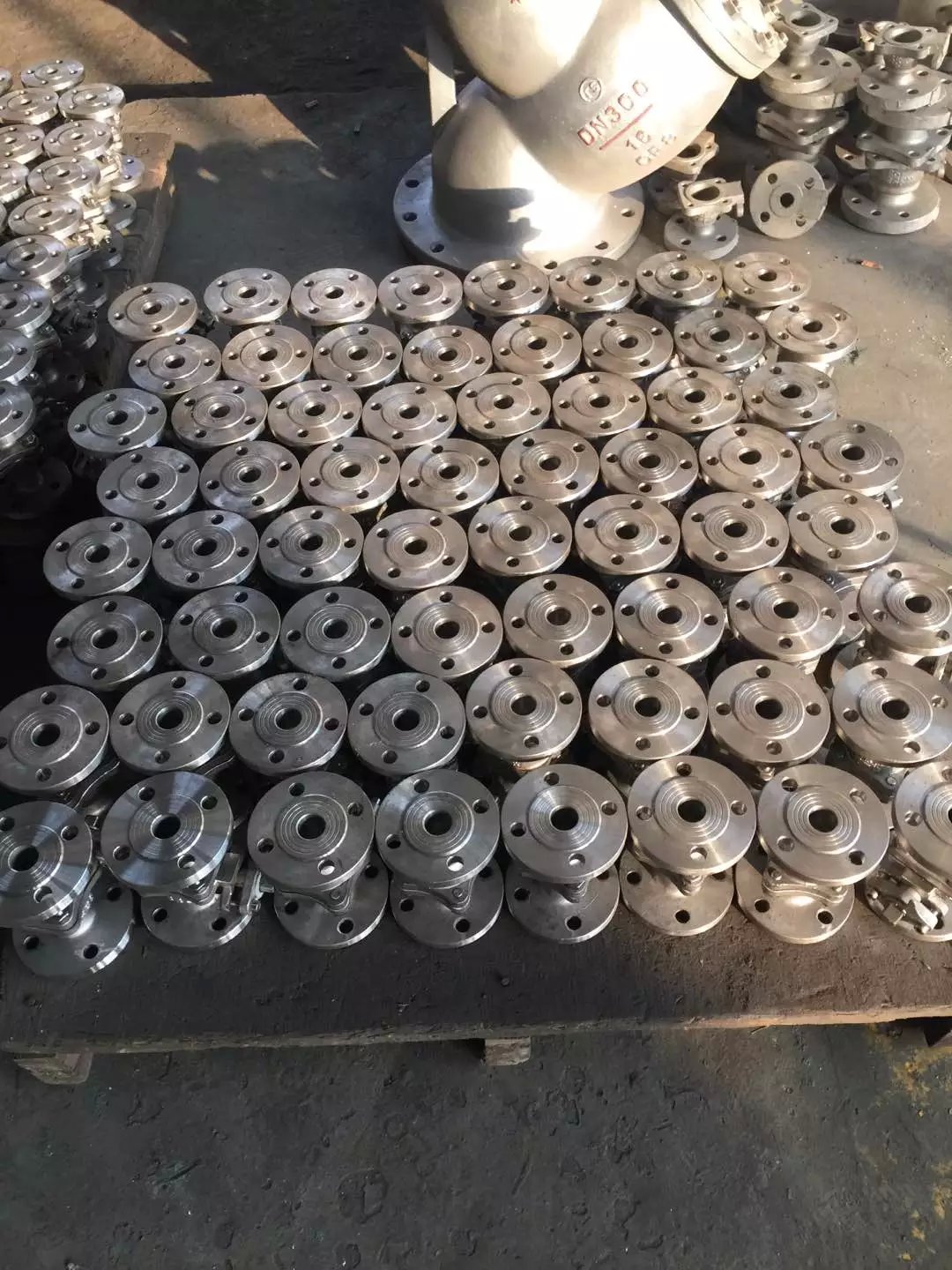

二、不銹鋼球閥產品實拍：
四、不銹鋼法蘭球閥性能參數：
六、不銹鋼法蘭球閥零部件材料：

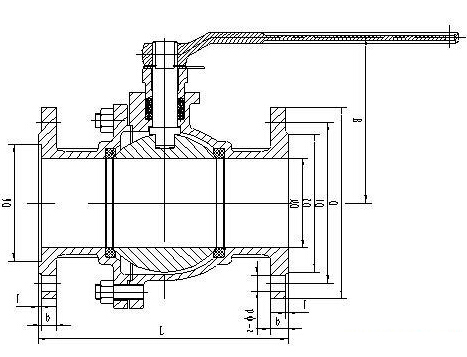

七、不銹鋼法蘭球閥外形尺寸：
二、不銹鋼球閥產品實拍：
四、不銹鋼法蘭球閥性能參數：
| 適用介質 | 水、氣、油品、天然氣和酸堿腐蝕性介質 |
| 適用溫度 | -196～350℃ |
| 驅動方式 | 手動、氣動、電動、液動等 |
| 公稱通徑 |
DN15～250mm 1/2"～10" 主要性能 ： |
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | ||
| 強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
| Q41F-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤150 | 硝酸類 |
| Q41F-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤150 | 硝酸類 |
| Q41F-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤150 | 硝酸類 |
| 零件名稱 | 材料 | |
| Q41F-16P-25P-40R | Q41F-16R-25P-40R | |
| 閥體 | 鉻鎳鈦鋼 | 鉻鎳鉬鈦鋼 |
| 球體 | ||
| 閥桿 | ||
| 密封圈 | 聚四乙烯 | |
| 扳手 | 鑄鋼 | |
 |
 |
| 型號 | 公稱通徑 DN | 尺寸(mm) | |||||||
| L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
| Q41F-16P(R) | 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
| 20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 | |
| 25 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 | |
| 32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 | |
| 40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 | |
| 50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 | |
| 80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 | |
| 100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 | |
| 125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 | |
| 150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 | |
| 200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 | |
| Q41F-25P(R) | 40 | 180 | 145 | 110 | 85 | 160 | 16-3 | 4-18 | 240 |
| 50 | 200 | 160 | 125 | 100 | 205 | 20-3 | 4-18 | 270 | |
| 65 | 220 | 180 | 145 | 120 | 215 | 22-3 | 8-18 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 230 | 22-3 | 8-18 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 270 | 24-3 | 8-23 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 300 | 28-3 | 8-25 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 340 | 30-3 | 8-25 | 900 | |
| 200 | 400 | 360 | 310 | 278 | 400 | 34-3 | 12-25 | 1100 | |
| Q41F-40P(R) | 15 | 130 | 95 | 65 | 45 | 60 | 16-2 | 4-14 | 40 |
| 20 | 140 | 105 | 75 | 55 | 65 | 16-2 | 4-14 | 51 | |
| 25 | 150 | 115 | 85 | 65 | 90 | 18-2 | 4-14 | 58 | |
| 32 | 180 | 135 | 100 | 78 | 105 | 18-3 | 4-18 | 66 | |
| 40 | 200 | 145 | 110 | 85 | 170 | 18-3 | 4-18 | 76 | |
| 50 | 220 | 160 | 125 | 100 | 230 | 20-3 | 4-18 | 88 | |
| 65 | 250 | 180 | 145 | 120 | 250 | 22-3 | 8-18 | 110 | |
| 80 | 280 | 195 | 160 | 135 | 250 | 22-3 | 8-18 | 121 | |
| 100 | 320 | 230 | 190 | 160 | 295 | 24-3 | 8-23 | 150 | |
| 125 | 400 | 270 | 220 | 188 | 330 | 28-3 | 8-25 | 176 | |
| 150 | 400 | 300 | 250 | 218 | 375 | 30-3 | 8-25 | 204 | |
| 200 | 550 | 375 | 320 | 282 | 440 | 38-3 | 12-30 | 260 | |
