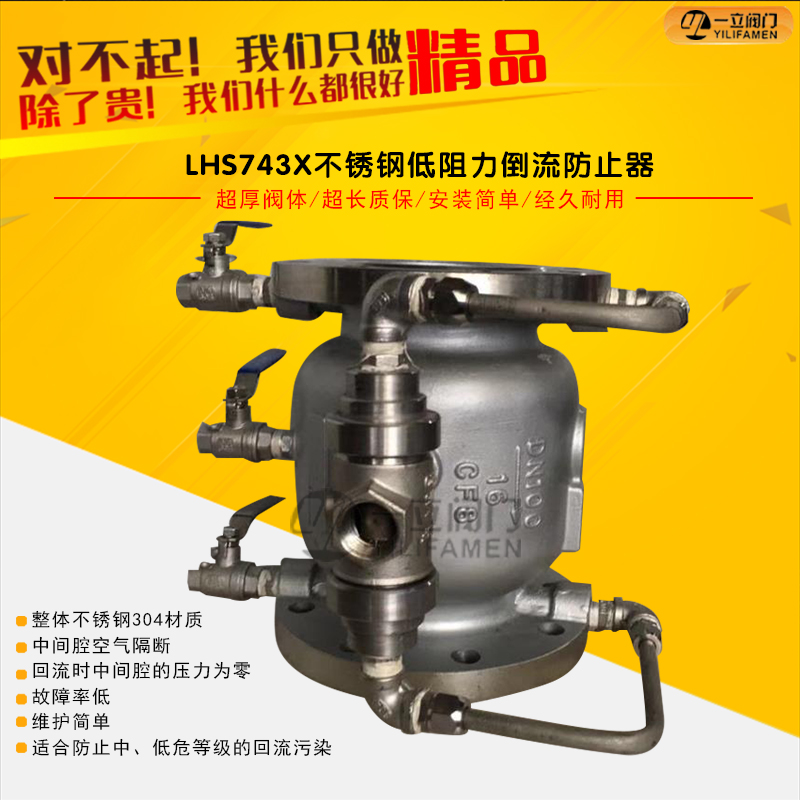

浙江一立閥門技術部根據目前在城市供水系統中多數管道沒有安裝倒流防止器，未能完全有效的防止污染倒流的情況，市場上此類產品參次不齊，且性能不理想，主要是流阻過大，密封不可靠，占用安裝空間過大。實現了產品的升級款：LHS743X低阻力倒流防止器系列產品。



技術實現要素：



本實用新型的目的是為了解決現有技術中存在性能不理想，主要是流阻過大，密封不可靠，占用安裝空間過大，影響使用效果，而提出的一種低阻力倒流防止器。



為了實現上述目的，本實用新型采用了如下技術方案：



設計一種低阻力倒流防止器，包括閥體，所述閥體的內部為活塞式腔體，所述閥體的一端設置有進水口，所述閥體的另一端設置有出水口，所述閥體的內部中心設置有密封座，所述密封座靠近進水口的一側設置有第一級密封裝置，所述第一級密封裝置與密封座的內部通過大彈簧連接，所述密封座遠離第一級密封裝置的一側設置有第二級密封裝置，所述第一級密封裝置、密封座和第二級密封裝置的中心通過閥桿連接，且閥桿插設在大彈簧內，所述閥桿的一端固定在第一級密封裝置上，所述閥桿的另一端固定在第二級密封裝置上；



所述閥體靠近進水口的頂部設置有第一壓力表，所述閥體的內側頂部設置有第二壓力表，所述閥體遠離第二壓力表的一側開設有通孔，且通孔內安裝有泄水閥所述泄水閥內設置有用于開關泄水閥的小彈簧，所述閥體靠近出水口的頂部設置有第三壓力表。



優選的，所述第一級密封裝置、閥桿、第二級密封裝置、泄水閥、閥體和密封座均是由不銹鋼制成。



優選的，所述閥桿與密封座活動連接。



優選的，所述第一級密封裝置的一端卡設在密封座的內側。



本實用新型提出的一種低阻力倒流防止器，有益效果在于：通過在閥體內設置第一級密封裝置與第二級密封裝置，第一級密封裝置與第二級密封裝置并通過閥桿相連，并在閥桿上設置大彈簧，保證一個彈簧可以同時控制兩個密封裝置，減小流阻，雙保險，提高密封性能，通過將閥體的內部設置為活塞型內腔，結構緊湊，縮小閥體的長度，減少安裝空間，且可以水平或垂直安裝，本實用新型結構緊湊，密封效果好，減小阻流，安裝空間少，可以水平或垂直安裝，還有效的提高了使用壽命。



附圖說明



圖1為本實用新型提出的一種低阻力倒流防止器的閥體閉合結構示意圖；



圖2為本實用新型提出的一種低阻力倒流防止器的閥體開啟結構示意圖。



圖中：第一級密封裝置1、閥桿2、第二級密封裝置3、泄水閥4、大彈簧5、小彈簧6、第一壓力表7、第二壓力表8、第三壓力表9、閥體10、密封座11、開口12、出水口13、進水口14。



具體實施方式



下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。



參照圖1-2，一種低阻力倒流防止器，包括閥體10，閥體10的內部為活塞式腔體，閥體10的一端設置有進水口14，閥體10的另一端設置有出水口13，閥體10的內部中心設置有密封座11，密封座11靠近進水口14的一側設置有第一級密封裝置1，第一級密封裝置1的一端卡設在密封座11的內側，第一級密封裝置1與密封座11的內部通過大彈簧5連接，密封座11遠離第一級密封裝置1的一側設置有第二級密封裝置3，第一級密封裝置1、密封座11和第二級密封裝置3的中心通過閥桿2連接，閥桿2與密封座11活動連接，且閥桿2插設在大彈簧5內，閥桿2的一端固定在第一級密封裝置1上，閥桿2的另一端固定在第二級密封裝置3上，第一級密封裝置1、閥桿2、第二級密封裝置3、泄水閥4、閥體10和密封座11均是由304不銹鋼制成，有效的提高了使用壽命。



閥體10靠近進水口14的頂部設置有第一壓力表7，閥體10的內側頂部設置有第二壓力表8，閥體10遠離第二壓力表8的一側開設有通孔，且通孔內安裝有泄水閥4泄水閥4內設置有用于開關泄水閥4的小彈簧6，閥體10靠近出水口的頂部設置有第三壓力表，能夠減小水頭的損失，兩級止回裝置，雙保險，密封更可靠。



工作流程：使用時，當進水口14的第一壓力表7上有壓力時，第一級密封裝置1開啟，閥桿2延遲推開第二級密封裝置3，此時泄水口由于小彈簧6的作用力，泄水閥4處于閉合狀態，閥體10內不需要泄水，整個閥門處于完全通水狀態；當進水口14的第一壓力表7上的壓力低于出水口13上的第三壓力表9的壓力，大彈簧5快速將第一級密封裝置1推至進水口14，將進水口14密封閥桿2延遲帶回第二級密封裝置3，使閥體10處在密封狀態，此時小彈簧6受壓，泄水閥4開啟，閥體10內的水從泄水閥4排出。



以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
